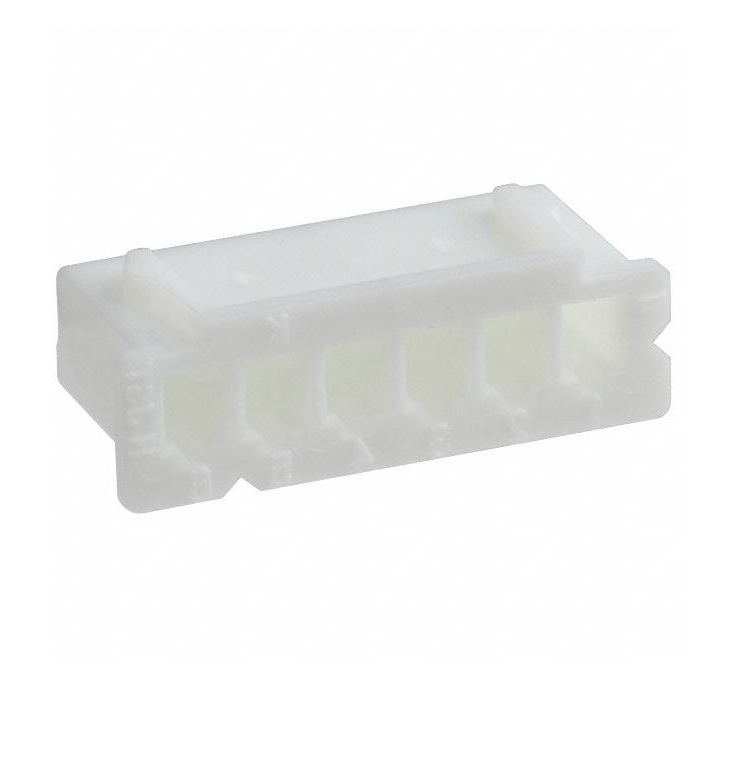

Разъём XHP-6
У поставщика
У поставщиков
69 921 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:55 621 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,44 |
| от 1 147 | 2,80 |
| от 1 882 | 2,45 |
| от 3 167 | 2,17 |
| от 5 278 | 1,98 |
Склад 13
В наличии:14 300 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 184 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,77 |
| от 456 | 3,15 |
| от 1 000 | 2,63 |
| от 2 000 | 2,24 |
| от 4 000 | 2,01 |
Описание
Разъём XHP-6 производства JST представляет собой компактный соединитель для проводов. Эта модель отличается надёжностью фиксации и простотой монтажа, что делает её востребованной в электронике и приборостроении. Подходит для создания разъёмных соединений в ограниченном пространстве.
Технические характеристики
| Тип | housing |
| Шаг | 2.5mm |
| Серия | XH |
| Тип | XH |
| Шаг | 2.5 мм |
| Материал | PA 6, UL94V-0, natural (white) |
| Тип монтажа | Выводной |
| Размеры | A: 12.5mm; B: 15.7mm; C: 17.3mm |
| Описание | XH connector housing, 6 circuits |
| Артикул | XHP-6 |
| Производитель | JST |
| Ном. ток | 3A AC/DC (AWG #22) |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Applicable wire | AWG #30 to #22 |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 6 |
| Compatible contacts | SXH-001T-P0.6N, SXH-001T-P0.6, SXH-002T-P0.6 |
| Выдерживаемое напряжение | 1000V AC/minute |
| Сопр. изоляции | 1000MΩ min |
| Начальное сопротивление контакта | 10mΩ max |
| Applicable pc board thickness | 1.6mm |
| Кол-во контактов | 6 |
| Contact resistance after environmental testing | 20mΩ max |
