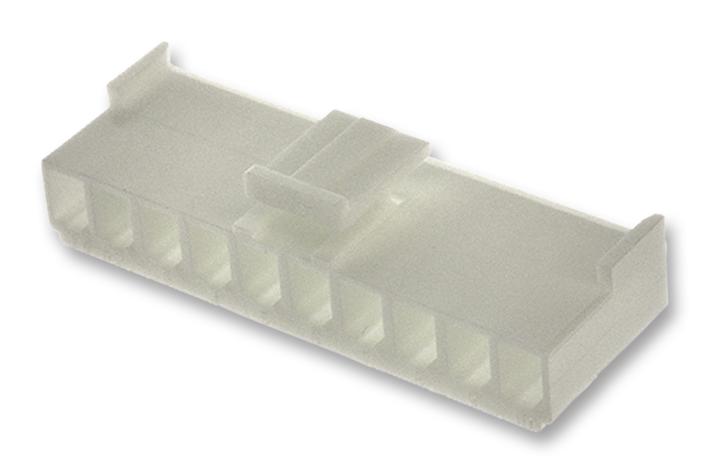

Разъёмы на провод XHP-14
У поставщика
ПроизводительJST
КатегорияРазъёмы для электромонтажа
У поставщиков
387 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:197 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,77 |
| от 317 | 10,12 |
| от 518 | 9,19 |
| от 868 | 8,45 |
| от 1 450 | 7,95 |
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,60 |
| от 50 | 12,83 |
| от 500 | 10,97 |
Описание
Разъём на провод XHP-14 от JST — это компактный соединитель для жгутов проводов, предназначенный для надёжного контактирования в электронных устройствах. Корпус выполнен из износостойкого пластика, обеспечивающего фиксацию с ответной частью. Применяется в бытовой технике, системах освещения и автоматики для быстрого монтажа и демонтажа проводных соединений.
Технические характеристики
| Тип | Wire-to-board housing |
| Шаг | 2.5mm |
| Тип | XHP |
| Компонент | XHP-14 |
| Тип монтажа | Through-hole (header) |
| Ном. ток | 3A AC/DC (AWG #22) |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Материал корпуса | PA6, UL94V-0, natural (white) |
| Темп. диапазон | -25°C to +85°C |
| Housing dimensions | A: 32.5mm; B: 35.7mm; C: 37.3mm |
| Число цепей | 14 |
| Pc board thickness | 1.6mm |
| Applicable wire awg | #30 to #22 |
| Выдерживаемое напряжение | 1000 V AC/minute |
| Сопр. изоляции | 1000 MΩ min |
| Начальное сопротивление контакта | 10 mΩ max |
| Кол-во контактов | 14 |
| Contact resistance after environmental | 20 mΩ max |
