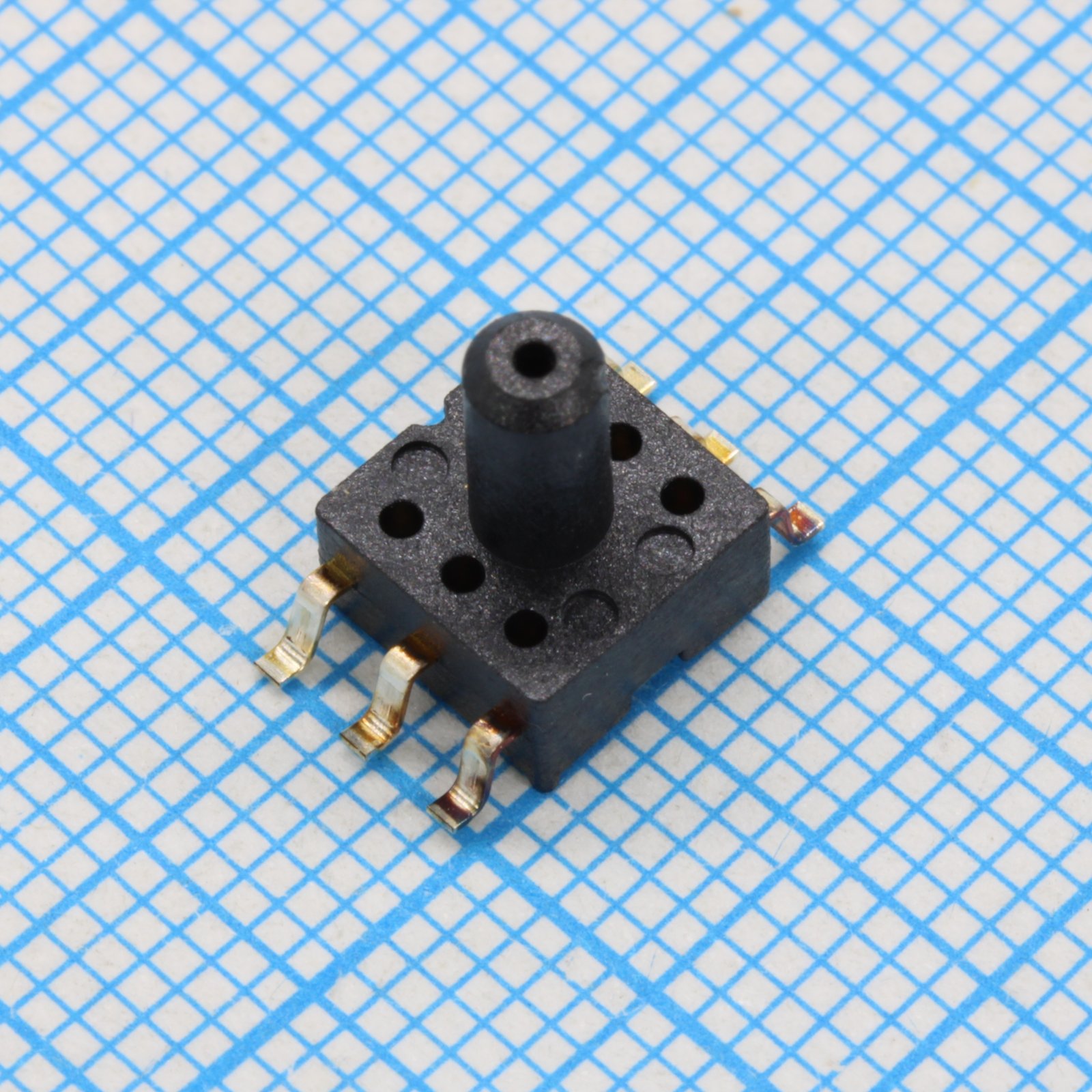

Датчик давления 0...200 кПа питание 5В выход 0.5...4.5 В
У поставщика
ПроизводительCFSensor
КатегорияДатчики давления
У поставщиков
21 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт526,02 ₽
Сумма526,02 ₽
+ доплата 490,00 ₽
В наличии21 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 509,67 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 526,02 ₽. До заказа без доплаты не хватает 16 773,98 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 526,02 ₽
Описание
Датчик давления CFSensor XGZP6859A200KPG измеряет избыточное давление в диапазоне 0–200 кПа. Модель работает от 5 В и выдает аналоговый сигнал 0.5–4.5 В с точностью ±1% от полной шкалы. Компонент выполнен в миниатюрном корпусе SMD-6 для поверхностного монтажа. Применяется в промышленной автоматике, системах пневматики и медицинском оборудовании.
Технические характеристики
| RoHS | Да |
| Серия | XGZP6859A |
| Корпус | SMD-6 |
| Тип монтажа | SMD |
| Посадочное место | See datasheet footprint layout (reference only) |
| Кол-во выводов | 6 |
| Размеры | See datasheet dimension drawing (unit: mm, tolerances ±0.1mm) |
| Описание | Calibrated amplified analog pressure sensor, gauge positive pressure type |
| Тип выхода | Ratiometric analog |
| Артикул | XGZP6859A200KPG |
| Output range | 0.5 to 4.5 Vdc (5V supply) |
| Overpressure | 2.5X FSS (5kPa < Pressure ≤ 200kPa) |
| Packing tube | 70 pcs per tube, 2800 pcs per inner box |
| Pressure type | Gauge (Positive) |
| Burst pressure | 3X FSS (5kPa < Pressure ≤ 200kPa) |
| Pin definition | Вывод 1: N/C; Вывод 2: VDD; Pin3: OUT; Контакт 4: N/C; Контакт 5: N/C; Контакт 6: GND |
| Диапазон давления | 0 to 200 kPa |
| Напряжение питания | 5 Vdc |
| Total accuracy | ±2 %FSS (10kPa < Pressure ≤ 200kPa) |
| Output range 3v3 | 0.2 to 2.7 Vdc (3.3V supply) |
| Sensitivity k 5v | 0.02 V/kPa |
| Packing tape reel | 400 pcs per reel, 6400 pcs per outer box |
| Время отклика t90 | 2.5 ms |
| Sensitivity k 3v3 | 0.0125 V/kPa |
| ESD защита HBM | ±2000 V |
| Макс. напр. пит. | 5.25 Vdc |
| Мин. напр. пит. | 4.75 Vdc |
| Ток потребления | 2 mA |
| Долговременная стабильность | ±0.5 %FSS (1000hr, 25°C) |
| Media compatibility | Non-corrosive gas or air |
| Темп. хранения | -40 to 125 °C |
| Output at full scale | 4.5 V (5V supply) |
| Total accuracy other | ±2.5 %FSS (Pressure ≤ 10kPa or > 200kPa) |
| Раб. температура | -30 to 100 °C |
| Output at zero pressure | 0.5 V (5V supply) |
| Supply voltage optional | 3.3 Vdc (4.75-5.25V for 5V version; 3-3.6V for 3.3V version) |
| Тип упаковки | Tube (туба) |
| Compensation temperature | 0 to 60 °C |
| Pressure range other units | 0 to 2 bar / 0 to 29 PSI |
| Описание (англ.) | 0–200 kPa analog gauge pressure sensor, 0.5–4.5 V output, 5 V supply, ±1%FS accuracy |
| Pressure conversion formula 5v | Pressure = (output - 0.5) / 0.02 |
| Pressure conversion formula 3v3 | Pressure = (output - 0.2) / 0.0125 |
