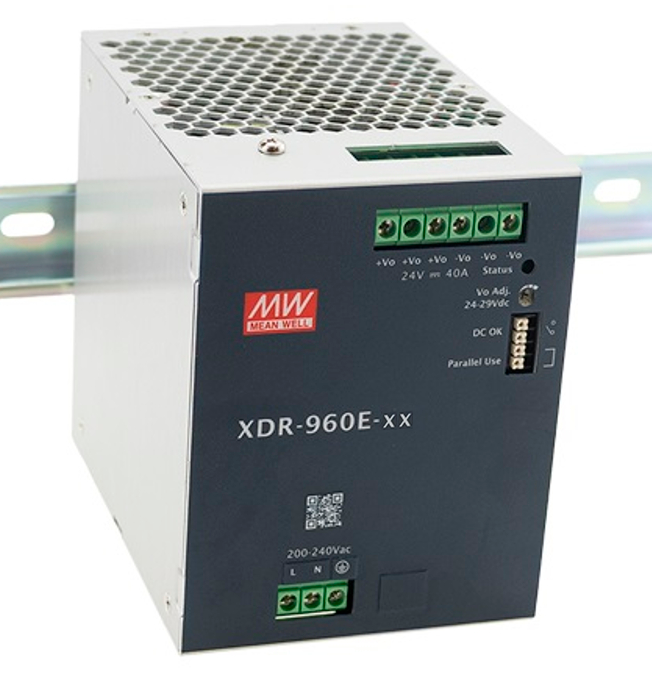

Источник питания XDR-960E-48
У поставщика
У поставщиков
26 шт.
Норм. уп.: 6
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт16 328,43 ₽
дешевле всех
Сумма16 328,43 ₽
В наличии11 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт17 263,80 ₽
Сумма17 263,80 ₽
+ доплата 490,00 ₽
В наличии15 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 17 092,32 ₽ (−1%)
1 шт · Склад 39 · 16 328,43 ₽
Описание
Источник питания XDR-960E-48 от MEAN WELL — блок питания на DIN-рейку мощностью 960 Вт с выходом 48 В и током до 20 А. КПД достигает 95,5%, охлаждение пассивное, корпус рассчитан на монтаж на рейку TS-35/7.5 или 15. Рабочий диапазон температур от -40 до +70 °C. Подходит для промышленной автоматики и шкафов управления.
Технические характеристики
| Серия | XDR-960E |
| Модель | XDR-960E-48 |
| Мощность | 960 Вт |
| КПД | 95.5% |
| Пусковой ток | 30A/230Vac cold start |
| Время удержания | 15ms/230Vac at full load |
| Упаковка | 6pcs/12.55Kg/1.47CUFT |
| ЭСР | Level 3, 8KV air; Level 2, 4KV contact; criteria A |
| MTBF | 1147.2K hrs min. Telcordia SR-332; 169.9K hrs min. MIL-HDBK-217F (25℃) |
| Импульс | Level 4, 2KV/Line-Line; Level 4, 4KV/Line-Line-Chassis; criteria A |
| Вес | 1.93kg |
| Охлаждение | Fanless, free air convection |
| Без вентилятора | Да |
| Тип монтажа | DIN rail TS-35/7.5 or 15 |
| Гарантия | 3 years |
| Устойчивость к EFT/Burst | Level 3, 2KV; criteria A |
| Время нарастания | 50ms/230Vac at full load |
| Вибрация | 10~500Hz, 2G, 60min each axis |
| Переменный ток | 5A/230Vac |
| Размеры | 96x125.2x132 mm (WxHxD) |
| Тип входа | AC/DC |
| Время установки | 500ms |
| Тип выхода | SELV |
| Ном. мощность | 960W |
| ЭМС излучение | BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, BS EN/EN61000-3-2 ClassA, BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 |
| Коэф. мощности | >0.95/230Vac at full load |
| Диапазон тока | 0~20A |
| MTBF MIL-HDBK | 169.9K hrs min |
| Ном. ток | 20A |
| Магнитное поле | Level 4, 30A/m; criteria A |
| MTBF Telcordia | 1147.2K hrs min |
| Вых. напряжение | 48V |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <3.5mA/240Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 500ms, 50ms/230Vac at full load |
| Диапазон напряжения перем. тока | 180 ~ 264Vac |
| Диапазон напряжения DC | 254.5 ~ 370Vdc |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | UL/CUL 61010-1/-2-201; TUV BS EN/EN 62368-1, BS EN IEC/EN IEC 61558-1/-2-16, BS EN/EN 61010-1/-2-201; CB IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004; KC KC62368-1; BIS IS13252 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Выходное DC напряжение | 48V |
| Параллельная функция | Up to 3840W or (3+1) units |
| Устойчивость к излучению | Level 3, 10V/m; criteria A |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac |
| Типовой ток AC | 5A/230Vac |
| Рабочая высота | up to 5000m |
| Устойчивость к кондуктивным помехам | Level 3, 10V; criteria A |
| Контакты реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегр. | 105~130% rated output power |
| Возможность параллельного соед. | Up to 3840W (3+1 units) |
| Темп. хранения | -40 ~ +85℃ |
| Раб. температура | -40 ~ +70℃ |
| Температура снижения характеристик | >+50°C |
| Сопр. изоляции | 100M Ohms/500Vdc/25°C/70%RH |
| Макс. пульсации и шум | 150mVp-p |
| Норма эмиссии | BS EN/EN55032 (CISPR32) Class B |
| Стандарт помехоуст. | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 |
| Диапазон вх. частоты | 47~63Hz |
| Категория перенапряжения | III (OVC III) |
| Диапазон входного AC напряжения | 180~264Vac |
| Диапазон входного DC | 254.5~370Vdc |
| Тип. пусковой ток | 30A/230Vac cold start |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV/ES1) |
| Диапазон регулировки напряжения | 48 ~ 55V |
| Ограничение постоянного тока | Within 30%~100% rated output voltage, recovers automatically |
| Потр. без нагр. | 3.9W @ 230Vac |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -40~+70°C |
| Номинал контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Operating altitude max ovc2 | 5000m |
| Operating altitude max ovc3 | 2000m |
| Диапазон регулировки вых. напряжения | 48~55V |
| Защита от перегрева | Shut down output voltage, recovers automatically after temperature goes down |
| Тип защиты от перенапряжения | Shut down output voltage, re-power on to recover |
| Тип защиты от перенапряжения | Отключение выходного напряжения, перезапуск для восстановления |
| Диапазон защиты от перенапряжения | 56~65V |
| Диапазон защиты от перенапряжения | 56 ~ 65V |
| Isolation withstand voltage ip fg | 2KVac |
| Isolation withstand voltage ip op | 4KVac |
| Isolation withstand voltage op fg | 1.5KVac |
| Isolation withstand voltage op dcok | 0.5KVac |
