Источник питания XDR-960E-36
У поставщика
У поставщиков
3 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20 609,94 |
| от 2 | 20 408,51 |
| от 3 | 20 177,93 |
| от 4 | 19 959,99 |
| от 5 | 19 729,41 |
Описание

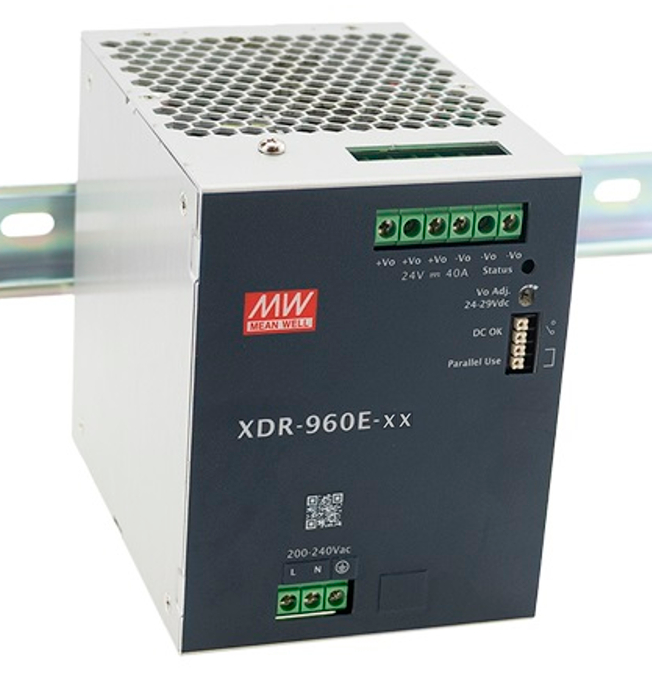

Источник питания MEAN WELL XDR-960E-36 — промышленный AC/DC блок для установки на DIN-рейку. Модель выдает 36 В при токе до 26,6 А и мощности 957,6 Вт, отличается бесшумным пассивным охлаждением и КПД до 95%. Подходит для систем промышленной автоматики, управления оборудованием и распределенного электропитания.
Технические характеристики
| Серия | XDR-960E |
| Модель | XDR-960E-36 |
| Мощность | 957,6 Вт |
| КПД (тип.) | 95 % |
| Упаковка | 6pcs/12.55Kg/1.47CUFT |
| GTIN | Please refer to https://www.meanwell.com/serviceGTIN.aspx |
| MTBF | 1147.2K hrs min. Telcordia SR-332 (Bellcore); 169.9K hrs min. MIL-HDBK-217F (25℃) |
| Тип | AC/DC Industrial DIN Rail Power Supply |
| Вес | 1.93 kg |
| Охлаждение | fanless, free air convection |
| Тип монтажа | DIN rail (TS-35/7.5 or 15) |
| Гарантия | 3 years |
| Время нарастания | 50ms at 230Vac full load |
| Вибрация | 10~500Hz, 2G, 60min each axis |
| Размеры | 96 x 125.2 x 132 mm (W x H x D) |
| Время установки | 500ms |
| Описание | 960W AC/DC Economical Ultra Slim Industrial DIN Rail Power Supply |
| Ном. мощность | 957.6W |
| ЭМС излучение | BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936 Conducted Class B; Radiated Class B; Harmonic Current BS EN/EN61000-3-2 Class A; Voltage Flicker BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2; ESD Level 3, 8KV air, Level 2, 4KV contact, criteria A; Radiated Level 3, 10V/m, criteria A; EFT/Burst Level 3, 2KV, criteria A; Surge Level 4, 2KV/Line-Line, Level 4, 4KV/Line-Line-Chassis, criteria A; Conducted Level 3, 10V, criteria A; Magnetic Field Level 4, 30A/m, criteria A |
| Диапазон тока | 0~26.6A |
| Ном. ток | 26.6A |
| Ток AC типовой | 5A at 230Vac |
| Тип. КПД | 95% |
| MTBF Telcordia | 1147.2k hours min |
| Вых. напряжение | 36V |
| Диап. частот | 47~63Hz |
| Ток утечки | <3.5mA at 240Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время удержания тип. | 15ms at 230Vac full load |
| Коэфф. мощности тип. | >0.95 at 230Vac full load |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | UL/CUL 61010-1/-2-201; TUV BS EN/EN 62368-1, BS EN IEC/EN IEC 61558-1/-2-16, BS EN/EN 61010-1/-2-201; CB IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TP TC 004; KC KC62368-1; BIS IS13252 |
| Влажн. хранения | 10~95% RH non-condensing |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Parallel function | Droop Mode; Up to 3840W or (3+1) units |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4kVac; I/P-FG: 2kVac; O/P-FG: 1.5kVac; O/P-DC OK: 0.5kVac |
| Рабочая высота | up to 5000m (derating above 2000m) |
| Пусковой ток типовой | COLD START 30A/230Vac |
| MTBF MIL-HDBK-217F | 169.9k hours min |
| Рабочая высота | up to 5000 meters |
| Контакты реле DC OK | Relay Contact Ratings (max.): 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегр. | 105~130% rated output power; hiccup mode when output voltage <30%; constant current limiting within 30%~100% rated output voltage |
| Возможность параллельного соед. | up to 3840W or 3+1 units |
| Темп. хранения | -40 ~ +85℃ |
| Раб. температура | -40 ~ +70℃ (Refer to Derating Curve) |
| Сопр. изоляции | 100M ohms at 500Vdc, 25°C, 70%RH |
| Макс. пульсации и шум | 150mVp-p |
| Норма эмиссии | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61204-3; CNS15936 |
| Стандарт помехоуст. | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Категория перенапряжения | III (IEC/EN 61558-1/-2-16 OVC III up to 2000m; IEC/EN/UL 61010 OVC II up to 5000m) |
| Диапазон входного AC напряжения | 180~264Vac |
| Диапазон входного DC | 254.5~370Vdc |
| Защита от перенапр. | 43 ~ 50V; Protection type: Shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV/ES1) |
| Диапазон регулировки напряжения | 36~42V |
| Pfc oscillation frequency | 65kHz |
| Pwm oscillation frequency | 60kHz |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -40~+70°C |
| Номинал контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Диапазон регулировки вых. напряжения | 36 ~ 42V |
| Защита от перегрева | shut down, auto recover |
| Тип. пусковой ток холодного старта | 30A at 230Vac |
| Тип. потребление без нагрузки | 3.9W at 230Vac |
| Диапазон защиты от перенапряжения | 43~50V |
