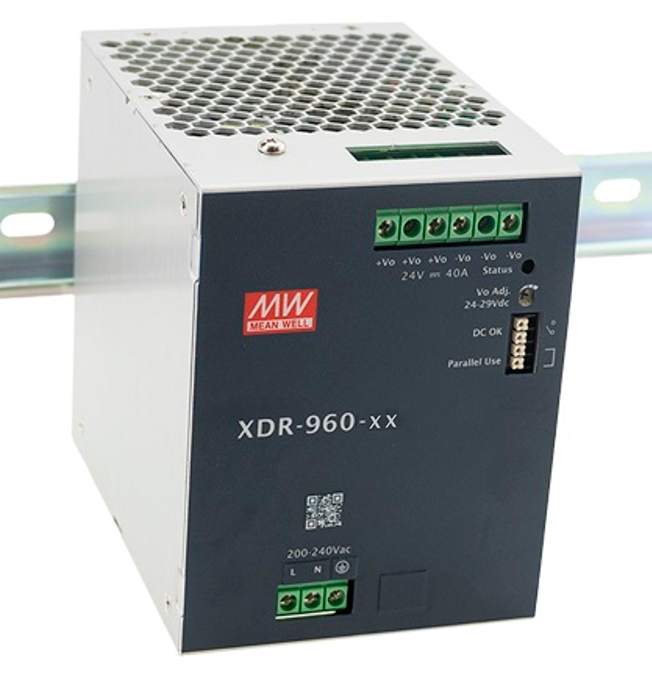

Источник питания XDR-960-48

Name: Источник питания XDR-960-48
Brand: MEAN WELL
SKU: 198358
Price: 17001.77 RUB
Availability: InStock

Артикул:198358

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники питания на DIN рейку

Ед. изм.шт

У поставщиков

7 шт.

Норм. уп.: 6

Сколько нужно

шт

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 39срок до недели

Цена за шт17 001,77 ₽

дешевле всех

Сумма17 001,77 ₽

В наличии1 шт

юрлицам и ИП

Склад 16срок до недели

Цена за шт18 581,66 ₽

Сумма18 581,66 ₽

+ доплата 750,00 ₽

В наличии3 шт

+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП

Склад 13срок до недели

Цена за шт18 674,71 ₽

Сумма18 674,71 ₽

В наличии3 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП

от 2 — 18 490,07 ₽ (−1%)

1 шт · Склад 39 · 17 001,77 ₽

Описание

Источник питания MEAN WELL XDR-960-48 — мощный AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт стабильные 48 В при номинальной мощности 960 Вт, с пиковой нагрузкой до 1920 Вт в течение 5 секунд. КПД достигает 96%, а встроенный корректор коэффициента мощности снижает нагрузку на сеть. Применяется в промышленной автоматике, системах безопасности и телекоммуникационном оборудовании.

Технические характеристики

Серия	XDR-960
Модель	XDR-960-48
Мощность	960 Вт
Пульсации и шум	150mVp-p
КПД (тип.)	96 %
Время удержания	15ms/230Vac; 15ms/115Vac at full load
Упаковка	6pcs/13.4kg/1.47CUFT
Рабочая температура	-40…+85 °C
MTBF	819.6K hrs min. Telcordia SR-332 (Bellcore); 113.3K hrs min. MIL-HDBK-217F (25℃)
Вес	2.06 kg
Ток, А	0 ~ 20A
Охлаждение	Fanless design, cooling by free air convection
Тип монтажа	DIN Rail
Гарантия	5 years
Время нарастания	150ms/230Vac, 150ms/115Vac at full load
Вибрация	10 ~ 500Hz, 2G, 60min each axis
Напряжение DC	48V
Размеры	96 x 125.2 x 132 mm (W x H x D)
Время установки	1500ms/230Vac, 3000ms/115Vac at full load
Описание	960W AC/DC High-End Ultra Slim Industrial DIN Rail Power series
Ном. мощность	960W
ЭМС излучение	BS EN/EN55032 (CISPR32) Conducted Class B, Radiated Class B; BS EN/EN61204-3; CNS15936; Harmonic Current BS EN/EN61000-3-2 Class A
Помехоустойчивость	ESD Level 4, 15kV air, 8kV contact; Radiated Level 3, 10V/m; EFT/Burst Level 4, 4kV; Surge Level 4, 2kV/Line-Line, 4kV/Line-Line-Chassis; Conducted Level 3, 10V; Magnetic Field Level 4, 30A/m
Коэф. мощности	>0.98/115Vac, >0.95/230Vac, >0.9/277Vac at full load
Ток AC типовой	9.5A/115Vac, 4.5A/230Vac, 4A/277Vac
Тип. КПД	96%
MTBF Telcordia	819.6K hrs min
Дистанционное управление	Power ON: RC(Pin9) and 5V_AUX(Pin10) short; Power OFF: open
Диап. частот	47 ~ 63Hz
Ток утечки	<3.5mA/240Vac, <4.5mA/277Vac
Рег. линии	±0.5%
Рег. нагрузки	±1.0%
Пиковая мощность 5 сек	1920W
Время нарастания	1500ms, 150ms/230Vac; 3000ms, 150ms/115Vac at full load
Диапазон напряжения перем. тока	85 ~ 305Vac
Диапазон напряжения DC	80 ~ 431Vdc
Время удержания тип.	15ms/230Vac, 15ms/115Vac at full load
Интерфейс Modbus	Да
Коэфф. мощности тип.	PF>0.98/115Vac, PF>0.95/230Vac, PF>0.9/277Vac at full load
Станд. безоп.	CB IEC62368-1, IEC61558-1, IEC61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL UL121201/CSA C22.2 NO.213.17 Class I,DIV2 Group A,B,C,D Hazardous Locations T4; UL61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; CCC GB4943.1; BSMI CNS15598-1; EAC EAC TPTC004; KC KC62368-1 and BIS IS13252 (Part 1):2010
Влажн. хранения	10 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/℃ (0 ~ 60℃)
Рабочая влажность	20 ~ 95% RH non-condensing
Пиковый ток, 5 с	40A
Выходное DC напряжение	48V
Параллельная функция	Up to 3840W (3+1) units
Пиковый ток 5 сек	40A
Допуск напряжения	±1.0%
Выдерживаемое напр.	I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac
Диапазон тока нагрузки	0 ~ 20A
MTBF MIL-HDBK-217F	113.3K hrs min
Ном. выходная мощность	960W
Контакты реле DC OK	30Vdc/1A, 30Vac/0.5A resistive
Защита от перегр.	105%~200% rated output power for >5s then constant current limiting
Возможность параллельного соед.	Up to 3840W (3+1) units
Темп. хранения	-40 ~ +85°C
Раб. температура	-40 ~ +85°C
Сопр. изоляции	100M Ohms/500VDC/25°C/70%RH
Макс. пульсации и шум	150mVp-p
Напряжение, В	48
Диапазон вх. частоты	47 ~ 63Hz
Категория перенапряжения	IEC/EN 61558-1/-2-16 (OVC Ⅲ, altitude up to 2000m); IEC/EN/UL 61010 (OVC Ⅱ, altitude up to 5000m); IEC/EN 62368-1 (OVC Ⅱ, altitude up to 5000m)
Варианты выводов	Blank: Screw Terminal; LA: Lever-Actuated; PI: Push In
Диапазон входного AC напряжения	85 ~ 305Vac
Диапазон входного DC	80 ~ 431Vdc (Derating 50% Load @80Vdc)
Пиковая выходная мощность, 5 с	1920W
Варианты выходного напряжения	24V, 36V, 48V
Output wattage options	960W
Пульсации вых. макс.	150mVp-p
Защита от перенапр.	57 ~ 66V, Protection type: Shut down o/p voltage, re-power on to recover
Темп. коэф.	±0.03%/°C (0 ~ 60°C)
Варианты кронштейна	Blank, GL
Пиковый выходной ток, 5 с	40A
Допуск вых. напр.	±1.0%
Безопасное сверхнизкое напряжение	IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV / ES1)
Диапазон регулировки напряжения	48 ~ 56V
Пусковой ток холодного старта	23A/115Vac, 10A/230Vac, 15A/277Vac
Диапазон тока нагрузки выхода	0 ~ 20A
Диапазон регулировки вых. напряжения	48 ~ 56V
Защита от перегрева	Shut down o/p voltage, recovers automatically after temp goes down
Тип защиты от перенапряжения	Отключение выходного напряжения, перезапуск для восстановления
Диапазон защиты от перенапряжения	57 ~ 66V
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH non-condensing
Тип. пусковой ток холодного старта	23A/115Vac, 10A/230Vac, 15A/277Vac
Потребление во вкл.	6.7W@115Vac, 4.5W@230Vac & 277Vac
Потребление в выкл.	1.5W@115Vac & 230Vac & 277Vac
Импульсный ток	600% for 15ms
Потребление без нагрузки при дистанционном включении	6.7W@115Vac, 4.5W@230Vac & 277Vac
Потребление без нагрузки при дистанционном отключении	1.5W@115Vac & 230Vac & 277Vac
