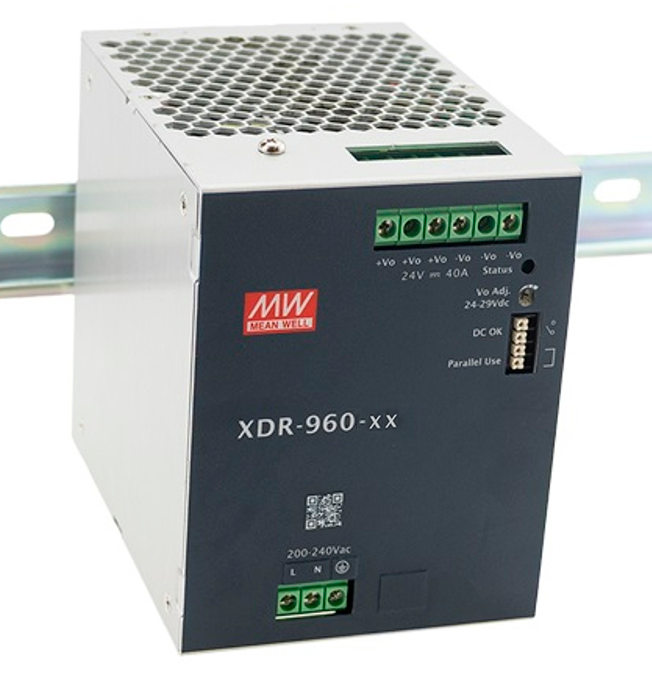

Источник питания XDR-960-24
У поставщика
У поставщиков
6 шт.
Цены поставщиков
Склад 16
В наличии:6 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17 439,70 |
Описание
Источник питания MEAN WELL XDR-960-24 на DIN-рейку мощностью 960 Вт выдает стабильные 24 В. Модель отличается высокой устойчивостью к помехам (уровень 4 по ESD, surge и EFT) и способна кратковременно выдавать до 1920 Вт. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| ЭСР | Level 4, 15kV air, 8kV contact |
| SELV | Да |
| Модель | XDR-960-24 |
| Импульс | Level 4, 2kV line-line, 4kV line-chassis |
| Вес | 2.06 kg |
| Current | 0 ~ 40A |
| Упаковка | 6 pcs/13.4 kg/1.47 CUFT |
| Тип монтажа | DIN Rail |
| Eft burst | Level 4, 4kV |
| Вибрация | 10 ~ 500Hz, 2G, 10min/cycle, 60min each axis |
| Размеры | 96 x 125.2 x 132 mm (W x H x D) |
| Ном. мощность | 960W |
| Ripple noise | 100mVp-p |
| MTBF MIL-HDBK | 113.3K hrs |
| Пиковая мощность 5с | 1920W |
| Magnetic field | Level 4, 30A/m |
| MTBF Telcordia | 819.6K hrs |
| Дистанционное управление | RC(Pin9) and 5V_AUX(Pin10) short for ON, open for OFF |
| Peak power 5sec | 1920W |
| Диап. частот | 47 ~ 63Hz |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковый ток 5с | 80A |
| Гармонический ток | Class A |
| Интерфейс Modbus | Да |
| Время нарастания при 115В | 150ms |
| Время нарастания 230В | 150ms |
| Станд. безоп. | IEC62368-1, IEC61558-1, IEC61010; UL121201, UL61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; AS/NZS 62368-1, AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1; BIS IS13252 |
| Влажн. хранения | 10 ~ 95% RH non-condensing |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Мощность | 960W |
| Peak current 5sec | 80A |
| Ток AC 115 В | 9.5A |
| Ток AC 230 В | 4.5A |
| Переменный ток 277В | 4A |
| Выходное DC напряжение | 24V |
| Устойчивость к излучению | Level 3, 10V/m |
| Время установки 115В AC | 3000ms |
| Время установки 230В AC | 1500ms |
| Допуск напряжения | ±1.0% |
| Устойчивость к кондуктивным помехам | Level 3, 10V |
| Типовой КПД | 95% |
| Контакты реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive |
| Время удерж. 115VAC | 15ms |
| Время удерж. 230VAC | 15ms |
| Защита от перегр. | 105%~200% rated output power >5sec then constant current limiting |
| Возможность параллельного соед. | up to 3840W (3+1 units) |
| Коэффициент мощности 115 В AC | >0.98 |
| Коэффициент мощности 230 В AC | >0.95 |
| Коэффициент мощности при 277В | >0.9 |
| Темп. хранения | -40 ~ +85°C |
| Раб. температура | -40 ~ +85°C |
| Voltage adjust range | 24~29V |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70%RH |
| Диапазон выходного тока | 0 ~ 40A |
| Категория перенапр. | OVC III (up to 2000m) / OVC II (up to 5000m) |
| Макс. пульсации и шум | 100mVp-p |
| Напряжение | 24V |
| Излучаемая эмиссия ЭМС | Class B |
| Кондуктивная эмиссия ЭМС | Class B |
| Диапазон входного AC напряжения | 85 ~ 305Vac |
| Диапазон входного DC | 80 ~ 431Vdc |
| Ток утечки при 240 В AC | <3.5mA |
| Ток утечки 277В AC | <4.5mA |
| Темп. коэф. | ±0.03%/°C (0 ~ 60°C) |
| Диапазон регулировки напряжения | 24 ~ 29V |
| Напряжение изоляции вх/вых | 2KVac |
| Напряжение изоляции выход-земля | 1.5KVac |
| Выдерживаемое напряжение вх/вых | 4KVac |
| Защита от перегрева | shut down, auto recover |
| Тип защиты от перенапряжения | shut down, re-power to recover |
| Withstand voltage o/p dc ok | 0.5KVac |
| Диапазон защиты от перенапряжения | 30 ~ 34V |
| Потребление в выкл. | 1.5W |
| Пусковой ток холодный старт 115В AC | 23A |
| Пусковой ток холодный старт 230В AC | 10A |
| Пусковой ток холодного старта 277VAC | 15A |
| Импульсный ток | 600% for 15ms |
| No load consumption remote on 115vac | 6.7W |
| No load consumption remote on 230vac 277vac | 4.5W |
