Источник питания XDR-480-48PI
Нет в наличии
Описание
Источник питания MEAN WELL XDR-480-48PI — промышленный AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт 480 Вт мощности, оснащена безвентиляторным охлаждением и клеммами Push-In для быстрого подключения. Устройство отличается высоким КПД (до 95%) и устойчивостью к помехам (уровень EMC Class B). Применяется в промышленной автоматике, системах безопасности и телекоммуникационном оборудовании.
Технические характеристики
| Модель | XDR-480-48PI |
| Мощность | 480 Вт |
| КПД (тип.) | 96 % |
| Время удержания | 15ms/230Vac, 15ms/115Vac at full load |
| Упаковка | 12 pcs/14.2 kg/1.16 CUFT |
| Рабочая температура | -40…+85 °C |
| MTBF | 1139.7K hrs min (Telcordia SR-332), 154.5K hrs min (MIL-HDBK-217F 25°C) |
| Тип | AC/DC DIN Rail Power Supply |
| Вес | 1.1 kg |
| Охлаждение | Fanless, free air convection |
| Тип монтажа | DIN Rail (TS-35/75 or 15) |
| Гарантия | 5 years |
| Время нарастания | 150ms/230Vac, 150ms/115Vac at full load |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |

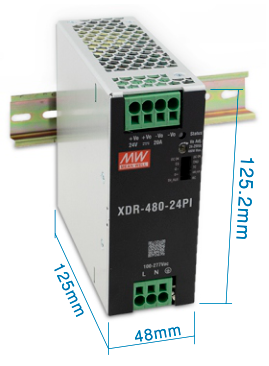

| Размеры | 48 x 125.2 x 125 mm (W x H x D) |
| Время установки | 1500ms/230Vac, 3000ms/115Vac |
| Реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Ном. мощность | 480W |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class B conducted & radiated, BS EN/EN61204-3, CNS15936, Harmonic: EN61000-3-2 Class A, Flicker: EN61000-3-3 |
| Помехоустойчивость | ESD: EN61000-4-2 Level 4, Radiated: EN61000-4-3 Level 3, EFT: EN61000-4-4 Level 4, Surge: EN61000-4-5 Level 4, Conducted: EN61000-4-6 Level 3, Magnetic Field: EN61000-4-8 Level 4, all criteria A |
| Коэф. мощности | >0.98/115Vac, >0.95/230Vac, >90%/277Vac at full load |
| Примечание по снижению | 50% load @80Vdc |
| Тип клеммы | Push In (PI) |
| Ток AC типовой | 6A/115Vac, 3A/230Vac, 2.5A/277Vac |
| Кривая снижения мощности | Refer to derating curve, >+60°C derating |
| Тип. КПД | 96% |
| Вых. напряжение | 48V |
| Дистанционное управление | Power ON: RC(Pin9) and 5V_AUX(Pin10) short; OFF: open |
| Ток утечки | <1mA/240Vac, <1.5mA/277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковая мощность 5 сек | 960W |
| SELV | Yes (IEC/EN 61558-2-16, IEC/EN/UL 61010-2-201, IEC/EN 62368-1 SELV/ES1) |
| Интерфейс Modbus | Yes, control/setting/monitoring |
| Станд. безоп. | IEC62368-1, IEC61558-1, IEC61010, UL121201, CSA C22.2 No.213.17, UL61010, AS/NZS 62368-1, AS/NZS 61558-1, CCC GB4943.1, BSMI CNS15598-1, EAC TPTC004, KC62368-1, BIS IS13252 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Пиковый ток 5 сек | 20A |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac |
| Рабочая высота | Up to 5000m (derating may apply) |
| Защита от перегр. | 105%~200% rated output power for >5s, then constant current limiting |
| Возможность параллельного соед. | Up to 1920W (3+1) units |
| Защита | Short circuit, Overload, Over voltage, Over temperature |
| Темп. хранения | -40~+85°C |
| Раб. температура | -40~+85°C |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70%RH |
| Диапазон выходного тока | 0~10A |
| Макс. пульсации и шум | 120mVp-p |
| Диапазон вх. частоты | 47~63Hz |
| Категория перенапряжения | OVC III (IEC/EN 61558-1/-2-16 altitude up to 2000m), OVC II (IEC/EN/UL 61010, IEC/EN 62368-1 altitude up to 5000m) |
| Диапазон входного AC напряжения | 85~305Vac |
| Диапазон входного DC | 80~431Vdc |
| Защита от перенапр. | 57~66V, shutdown, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Способность к импульсному току | 600% rated current for 15ms |
| Пусковой ток холодного старта | 6A/115Vac, 10A/230Vac, 15A/277Vac |
| Диапазон регулировки вых. напряжения | 48~55V |
| Защита от перегрева | Shutdown, auto recover after temp drops |
| Потребление без нагрузки при дистанционном включении | 3W@115Vac & 230Vac |
| Потребление без нагрузки при дистанционном отключении | 1W@115Vac & 230Vac |
