Источник питания XDR-480-24PI
Нет в наличии
Описание
Источник питания MEAN WELL XDR-480-24PI — промышленный блок на DIN-рейку мощностью 480 Вт с выходным напряжением 24 В. Модель отличается ультратонким корпусом (48 мм), бесшумным безвентиляторным охлаждением и КПД до 96%. Встроенный интерфейс MODBus, поддержка параллельной работы до 1920 Вт и защита от короткого замыкания, перегрузки и перенапряжения. Применяется в промышленной автоматике, системах управления и телекоммуникационном оборудовании.
Технические характеристики
| Мощность | 480 Вт |
| КПД (тип.) | 95,5 % |
| Время удержания | 15ms/230Vac; 15ms/115Vac at full load |
| Рабочая температура | -40…+85 °C |
| MTBF | 1139.7K hrs min. Telcordia SR-332 (Bellcore); 154.5K hrs min. MIL-HDBK-217F (25℃) |
| SELV | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV / ES1) |
| Вес | 1.1Kg |
| Охлаждение | Fanless, free air convection |
| Особенности | Ultra slim 48mm width, high efficiency up to 96%, no load power consumption <1W by R.C., built-in MODBus protocol, 200% peak power capability, 600% pulse current capability, built-in constant current limiting circuit, current sharing up to 1920W (3+1), protections: short circuit/overload/over voltage/over temperature, fanless design, wide operating temp -40~+85℃, OVC III compliance, built-in remote ON/OFF control and DC OK relay contact, ultra low inrush current <6~15A, built-in ORing FET, conformal coating, can be installed on DIN rail TS-35/75 or 15, 5 years warranty |
| Тип монтажа | DIN Rail (TS-35/75 or 15) |
| Вибрация | Component: 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes; Mounting: Compliance to IEC60068-2-6 |

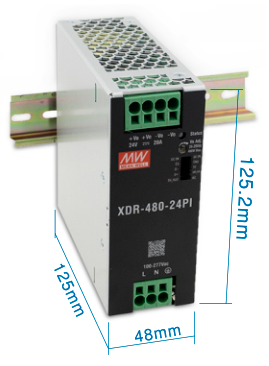

| Размеры | 48 x 125.2 x 125 mm (W*H*D) |
| Пиковая мощность | 960W (5sec.) |
| Ном. мощность | 480W |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Conducted Class B; BS EN/EN61204-3 / CNS15936; Radiated Class B; Harmonic Current BS EN/EN61000-3-2 Class A; Voltage Flicker BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2; ESD: Level 4, 15KV air, 8KV contact, criteria A; Radiated: Level 3, 10V/m, criteria A; EFT/Burst: Level 4, 4KV, criteria A; Surge: Level 4, 2KV/Line-Line, 4KV/Line-Line-Chassis, criteria A; Conducted: Level 3, 10V, criteria A; Magnetic Field: Level 4, 30A/m, criteria A |
| Пиковый ток | 40A (5sec.) |
| Тип клеммы | Push In (PI) |
| Ток AC типовой | 6A/115Vac, 3A/230Vac, 2.5A/277Vac |
| Тип. КПД | 95.5% |
| Вых. напряжение | 24V |
| Дистанционное управление | Power ON: RC(Pin9) and 5V_AUX(Pin10) short; Power OFF: RC(Pin9) and 5V_AUX(Pin10) open |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA/240Vac, <1.5mA/277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 1500ms, 150ms/230Vac; 3000ms, 150ms/115Vac at full load |
| Интерфейс Modbus | Communication provides functions such as control, setting, and monitoring |
| Коэфф. мощности тип. | PF>0.98/115Vac, PF>0.95/230Vac, PF>90%/277Vac at full load |
| Станд. безоп. | CB IEC62368-1, IEC61558-1, IEC61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL UL121201/CSA C22.2 NO.213.17 Class I,DIV2 Group A,B,C,D Hazardous Locations T4; UL61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; CCC GB4943.1; BSMI CNS15598-1; EAC EAC TPTC004; KC KC62368-1; BIS IS13252 (Part 1):2010 |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Защита от перегр. | 105%~200% rated output power for more than 5 sec then constant current limiting at rated current without shutdown when Vo=30%~100%; Hiccup mode when Vo<30% rated voltage |
| Возможность параллельного соед. | Up to 1920W (3+1) units |
| Раб. температура | -40 ~ +85℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH |
| Диапазон выходного тока | 0 ~ 20A |
| Макс. пульсации и шум | 100mVp-p |
| Диапазон регулировки напряжения | 24 ~ 29V |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 (OVC Ⅲ, altitude up to 2000m); IEC/EN/UL 61010 (OVC Ⅱ, altitude up to 5000m); IEC/EN 62368-1 (OVC Ⅱ, altitude up to 5000m) |
| Диапазон входного AC напряжения | 85 ~ 305Vac |
| Диапазон входного DC | 80 ~ 431Vdc (Derating ≥50% Load @80Vdc) |
| Защита от перенапр. | 30~34V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/℃ (0 ~ 60℃) |
| Способность к импульсному току | 600% rated current for 15ms |
| Потр. без нагр. | 1W @115Vac & 230Vac (Remote Power OFF); 3W @115Vac & 230Vac (Remote Power ON) |
| Параметры контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегрева | Shut down o/p voltage, recovers automatically after temperature goes down |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Тип. пусковой ток холодного старта | 6A/115Vac, 10A/230Vac, 15A/277Vac |
