Источник питания XDR-480-24LA
Нет в наличии
Описание

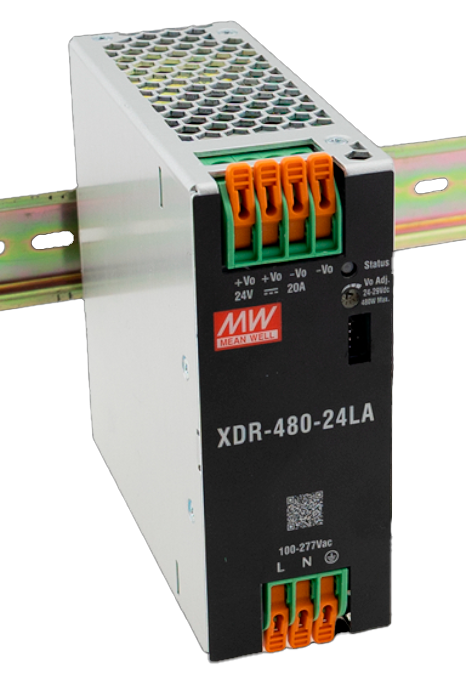

Источник питания MEAN WELL XDR-480-24LA — AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при номинальном токе до 20 А и мощности 480 Вт, с пиковой мощностью до 960 Вт в течение 5 секунд. Корпус компактных размеров (48 x 125,2 x 125 мм) оснащён рычажными клеммами для быстрого подключения. Подходит для промышленной автоматики, систем управления и распределённого электропитания.
Технические характеристики
| Выходное напряжение | 24 В |
| Мощность | 480 Вт |
| КПД (тип.) | 95,5 % |
| Упаковка | 12pcs/14.2Kg/1.16CUFT |
| Тип | AC/DC converter |
| Вес | 1.1Kg |
| Тип монтажа | DIN Rail |
| Время нарастания | 150ms (230Vac), 150ms (115Vac) at full load |
| Вибрация | Component: 10~500Hz, 2G 10min/cycle, 60min each X,Y,Z; Mounting: IEC60068-2-6 |
| Напряжение DC | 24V |
| Размеры | 48 x 125.2 x 125 mm (W x H x D) |
| Пиковая мощность | 960W (5sec) |
| Время установки | 1500ms (230Vac), 3000ms (115Vac) |
| Ном. мощность | 480W |
| Пиковый ток | 40A (5sec) |
| Ном. ток | 0~20A |
| Тип клеммы | Lever Actuated (LA) |
| Ток AC типовой | 6A (115Vac), 3A (230Vac), 2.5A (277Vac) |
| Тип. КПД | 95.5% |
| Дистанционное управление | Power ON: RC(Pin9) and 5V_AUX(Pin10) short; Power OFF: open |
| Диап. частот | 47~63Hz |
| Ток утечки | <1mA (240Vac), <1.5mA (277Vac) |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время удержания тип. | 15ms (230Vac), 15ms (115Vac) at full load |
| Интерфейс Modbus | Control, setting, monitoring |
| Коэфф. мощности тип. | >0.98 (115Vac), >0.95 (230Vac), >90% (277Vac) at full load |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | CB IEC62368-1, IEC61558-1, IEC61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL UL121201/CSA C22.2 No.213.17 Class I, DIV2 Group A,B,C,D Hazardous Locations T4, UL61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; CCC GB4943.1; BSMI CNS15598-1; EAC TPTC004; KC KC62368-1; BIS IS13252 (Part 1):2010 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac |
| MTBF MIL-HDBK-217F | 154.5K hrs min. (25°C) |
| Защита от перегр. | 105%~200% rated output power for >5sec then constant current limiting, hiccup mode when Vo<30% rated voltage |
| Возможность параллельного соед. | Up to 1920W (3+1) units |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70%RH |
| Mtbf telcordia sr332 | 1139.7K hrs min. |
| Диапазон регулировки напряжения | 24~29V |
| Диапазон входного AC напряжения | 85~305Vac |
| Диапазон входного DC | 80~431Vdc (derating 50% load at 80Vdc) |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Способность к импульсному току | 600% rated current for 15ms |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -40~+85°C |
| Защита от перегрева | Shut down o/p voltage, recovers automatically after temperature goes down |
| Тип защиты от перенапряжения | Отключение выходного напряжения, перезапуск для восстановления |
| Тип. пусковой ток холодного старта | 6A (115Vac), 10A (230Vac), 15A (277Vac) |
| Потребление во вкл. | 3W (115Vac & 230Vac) |
| Диапазон защиты от перенапряжения | 30~34V |
| Потребление в выкл. | 1W (115Vac & 230Vac) |
| Макс. номиналы контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
