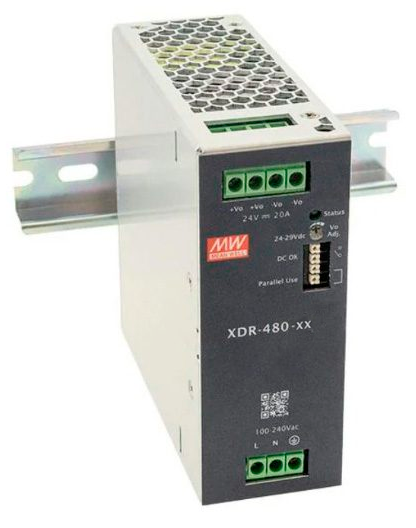

Источник питания XDR-480-24
У поставщика
У поставщиков
41 шт.
Норм. уп.: 12
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт10 607,18 ₽
дешевле всех
Сумма10 607,18 ₽
+ доплата 750,00 ₽
В наличии36 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт11 363,02 ₽
Сумма11 363,02 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 11 244,99 ₽ (−1%)
Заказ со склада «Склад 16» с этой позицией — 10 607,18 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
1 шт · Склад 16 · 10 607,18 ₽
Описание
Источник питания MEAN WELL XDR-480-24 — мощный AC/DC преобразователь для монтажа на DIN-рейку. Модель выдаёт 480 Вт при напряжении 24 В, имеет пиковую мощность до 960 Вт и КПД 95,5%. Компактные размеры (48 x 125,2 x 125 мм) и широкий диапазон входного напряжения (от 115 до 277 В) делают её удобной для промышленной автоматики и распределённых систем управления.
Технические характеристики
| Модель | XDR-480-24 |
| Мощность | 480 Вт |
| КПД (тип.) | 95,5 % |
| Защита от перегрузки | 105%~200% rated output power for >5sec, then constant current limiting; hiccup mode when Vo<30% |
| Исполнение | DIN rail power supply module |
| Упаковка | 12 pcs/14.2 kg/1.16 CUFT |
| Тип | AC/DC DIN rail power supply |
| Вес | 1.1 kg |
| Охлаждение | Fanless, free air convection |
| Тип монтажа | DIN Rail |
| Гарантия | 5 years |
| Время нарастания | 150ms at 230Vac, 150ms at 115Vac |
| Вибрация | 10 ~ 500Hz, 2G, 10min/cycle, 60min each axis, IEC60068-2-6 |
| Размеры | 48 x 125.2 x 125 mm (W x H x D) |
| Время установки | 1500ms at 230Vac, 3000ms at 115Vac |
| Реле DC OK | Relay contact ratings max: 30Vdc/1A, 30Vac/0.5A resistive |
| Ном. мощность | 480W |
| ЭМС излучение | BS EN/EN55032 Class B, BS EN/EN61204-3 |
| Помехоустойчивость | ESD Level 4, Radiated Level 3, EFT Level 4, Surge Level 4, etc. |
| MTBF MIL-HDBK | 154.5K hrs min at 25°C |
| Пиковая мощность 5с | 960W |
| Ток AC типовой | 6A at 115Vac, 3A at 230Vac, 2.5A at 277Vac |
| Тип. КПД | 95.5% |
| MTBF Telcordia | 1139.7K hrs min |
| Дистанционное управление | Power ON: RC(Pin9) and 5V_AUX(Pin10) short; Power OFF: open |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA at 240Vac, <1.5mA at 277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковый ток 5с | 40A |
| Время нарастания | 1500ms, 150ms/230Vac; 3000ms, 150ms/115Vac at full load |
| Время удержания тип. | 15ms at 230Vac, 15ms at 115Vac |
| Интерфейс Modbus | Yes (control, setting, monitoring) |
| Коэфф. мощности тип. | PF>0.98 at 115Vac, PF>0.95 at 230Vac, PF>90% at 277Vac |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | IEC62368-1, IEC61558-1, IEC61010, UL61010, etc. |
| Влажн. хранения | 10 ~ 95% RH non-condensing |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Влагозащитное покрытие | Yes (internal PCB) |
| Пиковая выходная мощность | 960W (5sec) |
| Выходное напряжение DC | 24V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Диапазон тока нагрузки | 0~20A |
| Выходная мощность номин. | 480W |
| Потребление без нагрузки | 1W@115/230Vac (remote off), 3W@115/230Vac (remote on) |
| Пиковый выходной ток | 40A (5sec) |
| Защита от перегр. | 105%~200% rated output power >5s then constant current limiting, hiccup mode when Vo<30% |
| Возможность параллельного соед. | Up to 1920W (3+1) units |
| Темп. хранения | -40 ~ +85°C |
| Раб. температура | -40 ~ +85°C (derating above +60°C) |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C, 70%RH |
| Диапазон выходного тока | 0 ~ 20A |
| Выходной ток номин. | 0~20A |
| Напряжение, В | 24 |
| Диапазон вх. частоты | 47~63Hz |
| Категория перенапряжения | OVC III (IEC/EN 61558-1), OVC II (IEC/EN/UL 61010, IEC/EN 62368-1) |
| Диапазон входного AC напряжения | 85 ~ 305Vac |
| Диапазон входного DC | 80 ~ 431Vdc |
| Диапазон входного напряжения перем. тока | 85~305Vac |
| Диап. вх. DC | 80~431Vdc (derating 50% load @80Vdc) |
| Номин. вых. напр. | 24V |
| Защита от перенапр. | 30~34V, shutdown, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0 ~ 60°C) |
| Выдерживаемое напряжение вх-земля | 2KVac |
| Выдерживаемое напряжение вх/вых | 4KVac |
| Выдерживаемое напряжение вых-земля | 1.5KVac |
| Способность к импульсному току | 600% rated current for 15ms |
| Пусковой ток холодного старта | 6A/115Vac, 10A/230Vac, 15A/277Vac |
| Диап. темп. хр. | -40 ~ +85°C |
| Номинал контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Выдерживаемое напряжение DC OK | 0.5KVac |
| Диап. раб. темп. | -40 ~ +85°C |
| Диапазон регулировки вых. напряжения | 24 ~ 29V |
| Защита от перегрева | Shut down o/p voltage, auto recover after temperature drops |
| Потребление без нагрузки (вкл.) | 3W at 115Vac & 230Vac |
| Тип защиты от перенапряжения | Отключение выходного напряжения, перезапуск для восстановления |
| Тип. пусковой ток холодного старта | 6A at 115Vac, 10A at 230Vac, 15A at 277Vac |
| Потребление без нагрузки (выкл.) | 1W at 115Vac & 230Vac |
| Диапазон защиты от перенапряжения | 30 ~ 34V |
