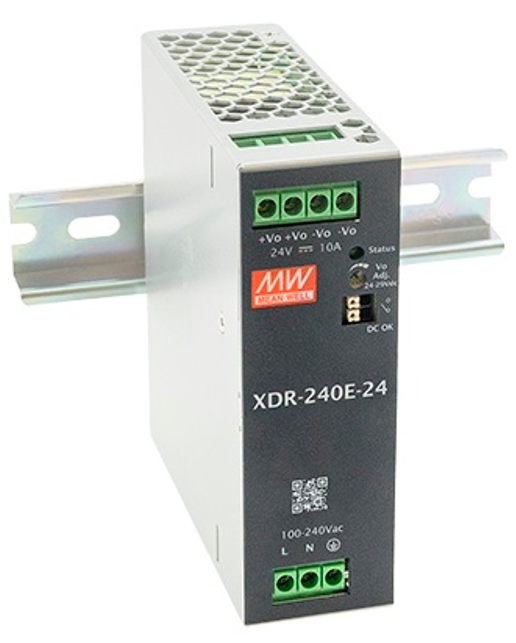

Источник питания XDR-240E-24
У поставщика
У поставщиков
1 049 шт.
Норм. уп.: 16
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 452,50 |
| от 4 | 3 400,97 |
| от 8 | 3 375,20 |
| от 15 | 3 349,44 |
Цены поставщиков
Склад 2
В наличии:198 шт
Срок поставки: до 2 недель
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 452,50 |
| от 4 | 3 400,97 |
| от 8 | 3 375,20 |
| от 15 | 3 349,44 |
Склад 16
В наличии:513 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 589,85 |
Склад 39
В наличии:213 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 646,70 |
| от 2 | 3 530,52 |
| от 4 | 3 498,66 |
| от 6 | 3 456,35 |
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 944,39 |
| от 3 | 3 808,97 |
| от 6 | 3 718,39 |
| от 11 | 3 638,69 |
| от 32 | 3 584,81 |
Описание
Источник питания MEAN WELL XDR-240E-24 — промышленный блок на DIN-рейку. Модель выдает стабильные 24 В при токе до 10 А и мощности 240 Вт. Ультратонкий корпус с бесшумным пассивным охлаждением и КПД 95,2% подходит для работы на высоте до 5000 м. Применяется в системах промышленной автоматики и распределенного электропитания.
Технические характеристики
| MTBF | 1723.2K hrs (Telcordia SR-332), 324.4K hrs (MIL-HDBK-217F) at 25°C |
| Примечание | All parameters NOT specially mentioned are measured at 230Vac input, rated load and 25℃ of ambient temperature. Ripple & noise measured at 20MHz bandwidth using 12" twisted pair-wire terminated with 0.1μF & 47μF parallel capacitor. Tolerance includes set up tolerance, line regulation and load regulation. Ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m (6500ft). |
| Серия | XDR-240E |
| Вес | 610g |
| Охлаждение | Fanless, free air convection |
| Упаковка | 610g; 16pcs/12.2Kg/1.27CUFT |
| Высота эксплуатации | Up to 5000m (derating above 2000m) |
| Снижение характеристик | >+50℃ derating |
| Тип монтажа | DIN Rail (TS-35/7.5 or 15) |
| Гарантия | 3 years |
| Gtin code | OVC III |
| Вибрация | 10~500Hz, 2G, 60min per axis X,Y,Z |
| Размеры | 40 x 125.2 x 116 mm (WxHxD) |
| КПД | 95.2% |
| Время установки | 1200ms at 230Vac, 2500ms at 115Vac |
| Описание | 240W AC/DC Economical Ultra Slim Industrial DIN Rail Power series |
| Ном. мощность | 240W |
| ЭМС излучение | Conducted: BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936 Class B; Radiated: BS EN/EN55032 (CISPR32)/BS EN/EN61204-3/CNS15936 Class B; Harmonic Current: BS EN/EN61000-3-2 Class A; Voltage Flicker: BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact; criteria A; Radiated: BS EN/EN61000-4-3 Level 3, 10V/m; criteria A; EFT/Burst: BS EN/EN61000-4-4 Level 3, 2KV; criteria A; Surge: BS EN/EN61000-4-5 Level 4, 2KV/Line-Line; Level 4, 4KV/Line-Line-Chassis; criteria A; Conducted: BS EN/EN61000-4-6 Level 3, 10V; criteria A; Magnetic Field: BS EN/EN61000-4-8 Level 4, 30A/m; criteria A |
| Время удержания | 20ms at 230Vac, 20ms at 115Vac |
| Перенапряжение | Max. 35V; Protection type: Hiccup mode, recovers automatically after fault condition is removed |
| Тип корпуса | Ultra slim DIN Rail module |
| Коэф. мощности | >0.95 at 230Vac, >0.98 at 115Vac |
| Пульсации и шум | 100mVp-p |
| Working temp | -40 ~ +70℃ (Refer to Derating Curve) |
| Диапазон тока | 0~10A |
| Ном. ток | 10A |
| Ток AC типовой | 2.6A/115Vac, 1.3A/230Vac |
| Тип. КПД | 95.2% |
| Пусковой ток | 15A at 115Vac, 30A at 230Vac |
| Вых. напряжение | 24V |
| Диап. частот | 47~63Hz |
| Hold uptime typ | 20ms/230Vac, 20ms/115Vac at full load |
| Ток утечки | <1mA at 240Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 1200ms, 60ms/230Vac; 2500ms, 150ms/115Vac at full load |
| Ac voltage range | 85 ~ 264Vac |
| Dc voltage range | 120 ~ 370Vdc |
| Коэфф. мощности тип. | PF>0.95/230Vac, PF>0.98/115Vac at full load |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | UL/CUL 61010-1/-2-201; TUV BS EN/EN 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; CB IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; RCM AS/NZS 62368-1, AS/NZS 61558-1/2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TP TC 004; KC KC62368-1; BIS IS13252 |
| Влажн. хранения | 10~95% RH non-condensing |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Диапазон регулировки напряжения | 24 ~ 29V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac; I/P-FG: 2KVac; O/P-FG: 1.5KVac; O/P-DC OK: 0.5KVac |
| Типовой ток AC | 2.6A at 115Vac, 1.3A at 230Vac |
| Пусковой ток типовой | COLD START 15A/115Vac, 30A/230Vac |
| Рабочая высота | up to 5000 meters |
| Раб. влажность | 20~95% RH non-condensing |
| Контакты реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегр. | 105~130% rated power, hiccup mode below 30% output voltage, constant current limiting 30%~100% |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500Vdc/25℃/70%RH |
| Категория перенапряжения | OVC III up to 2000m (61558), OVC II up to 5000m (61010/62368) |
| Storage temp humidity | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Диапазон входного AC напряжения | 85~264Vac |
| Диапазон входного DC | 120~370Vdc |
| Installation clearance | 40mm on top, 20mm on the bottom, 5mm on the left and right sides recommended when loaded permanently with full power; 15mm clearance recommended if adjacent device is a heat source |
| Защита от перенапр. | Max 35V, hiccup mode |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Безопасное сверхнизкое напряжение | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV/ES1) |
| Диапазон регулировки напряжения | 24~29V |
| Потр. без нагр. | 1.2W |
| Диап. темп. хр. | -40 to +85°C |
| Диап. раб. темп. | -40 to +70°C |
| Защита от перегрева | Shut down, auto recovery |
| Тип. потребление без нагрузки | 1.2W @115Vac & 230Vac |
| Мощность, Вт | 240 |
