Источник питания XDR-120-24PI
Нет в наличии
Описание

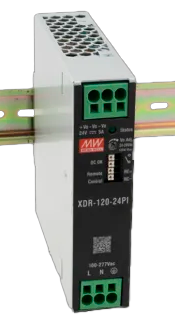

Источник питания MEAN WELL XDR-120-24PI предназначен для монтажа на DIN-рейку. Модель выдает стабилизированное напряжение 24 В при номинальной мощности 120 Вт и пиковой до 240 Вт. КПД достигает 94%, корпус имеет компактные размеры 30 x 125.2 x 116 мм. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Модель | XDR-120-24PI |
| Выходное напряжение | 24 В |
| Мощность | 120 Вт |
| КПД (тип.) | 94 % |
| Упаковка | 20 pcs/12.9 kg/1.35 CUFT |
| Рабочая температура | -40…+85 °C |
| MTBF | 1550.7k hrs min (Telcordia SR-332), 246.3k hrs min (MIL-HDBK-217F @25°C) |
| SELV | IEC/EN 61558-2-16 (SELV); IEC/EN/UL 61010-2-201 (SELV); IEC/EN 62368-1 (SELV/ES1) |
| Тип | AC/DC DIN Rail Power Supply |
| Вес | 0.595 kg |
| Время нарастания | 60ms |
| Вибрация | Component: 10~500Hz, 2G 10min/cycle, 60min each along X,Y,Z axes; Mounting: IEC60068-2-6 |
| Размеры | 30 x 125.2 x 116 mm (W x H x D) |
| Время установки | 1500ms (230Vac), 3000ms (115Vac) at full load |
| Ном. мощность | 120W |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Conducted Class B, Radiated Class B; BS EN/EN61204-3; CNS15936; Harmonic Current BS EN/EN61000-3-2 Class A; Voltage Flicker BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD Level 4 15kV air, 8kV contact criteria A; Radiated Level 3 10V/m criteria A; EFT/Burst Level 4 4kV criteria A; Surge Level 4 2kV/Line-Line, 4kV/Line-Line-Chassis criteria A; Conducted Level 3 10V criteria A; Magnetic Field Level 4 30A/m criteria A |
| Пиковая мощность 5с | 240W |
| Ток AC типовой | 2.3A/115Vac, 1.2A/230Vac |
| Тип. КПД | 94% |
| Дистанционное управление | Power ON: RC+ ~ RC- <0.8Vdc; Power OFF: 3.3~5Vdc |
| Диап. частот | 47~63Hz |
| Ток утечки | <1mA/240Vac, <1.5mA/277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковый ток 5с | 10A |
| Время удержания тип. | 20ms (230Vac), 20ms (115Vac) at full load |
| Коэфф. мощности тип. | >0.98/115Vac, >0.95/230Vac, >0.9/277Vac at full load |
| Станд. безоп. | CB IEC62368-1, IEC61558-1, IEC61010; DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL UL121201/CSA C22.2 NO.213.17 Class I,DIV2 Group A,B,C,D Hazardous Locations T4; UL61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; CCC GB4943.1; BSMI CNS15598-1; EAC TPTC004; KC KC62368-1; BIS IS13252 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Выходное напряжение DC | 24V |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac |
| Защита от перегр. | 105%~200% rated output power for more than 5 sec then constant current limiting at rated current without shutdown |
| Темп. хранения | -40~+85°C |
| Раб. температура | -40~+85°C |
| Сопр. изоляции | 100M Ohms/500VDC/25°C/70%RH |
| Диапазон выходного тока | 0~5A |
| Категория перенапр. | IEC/EN 61558-1/-2-16 (OVC III, altitude up to 2000m); IEC/EN/UL 61010 (OVC II, altitude up to 5000m); IEC/EN 62368-1 (OVC II, altitude up to 5000m) |
| Макс. пульсации и шум | 100mVp-p |
| Диапазон входного AC напряжения | 85~305Vac |
| Диапазон входного DC | 80~431Vdc |
| Защита от перенапр. | 30~34V, shutdown, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) on load output |
| Способность к импульсному току | 600% rated current for 10ms |
| Пусковой ток холодного старта | 6A/115Vac, 10A/230Vac, 15A/277Vac |
| Параметры контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегрева | shutdown, auto recovery after cooling |
| Диапазон регулировки выходного напряжения | 24~29V |
| Потребление без нагрузки (дист. вкл.) | 2W@115Vac & 230Vac |
| Потребление без нагрузки (дист. выкл.) | 0.9W@115Vac, 1W@230Vac |
