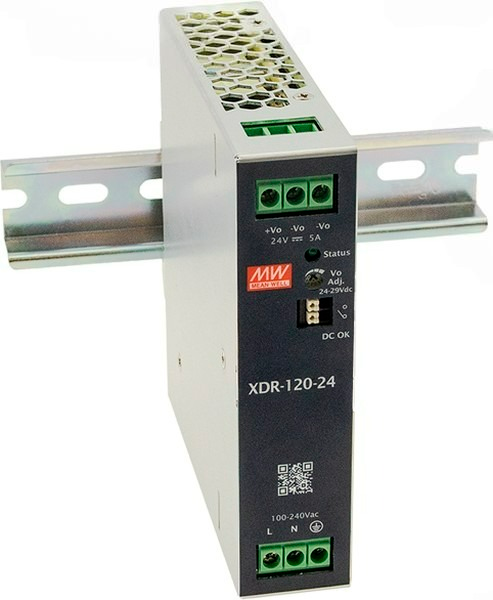

Источник питания XDR-120-24
У поставщика
У поставщиков
6 шт.
Цены поставщиков
Склад 16
В наличии:6 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 347,06 |
Описание
Блок питания MEAN WELL XDR-120-24 на 120 Вт с выходным напряжением 24 В. Модель выполнена в компактном корпусе для монтажа на DIN-рейку, охлаждение пассивное (без вентилятора). Отличается высоким КПД, временем удержания 20 мс и низким уровнем пульсаций. Подходит для промышленной автоматики, систем управления и контроля.
Технические характеристики
| MTBF | 1550.7K hrs min (Telcordia SR-332), 246.3K hrs min (MIL-HDBK-217F) |
| Модель | XDR-120-24 |
| Вес | 0.595 kg |
| Охлаждение | fanless, free air convection |
| Тип монтажа | DIN rail |
| Гарантия | 5 years |
| Время нарастания | 60ms at 230Vac, 60ms at 115Vac |
| Вибрация | 10~500Hz, 2G 10min/cycle, 60min each along X,Y,Z axes |
| Размеры | 30 x 125.2 x 116 mm (W x H x D) |
| Время установки | 1500ms at 230Vac, 3000ms at 115Vac |
| Ном. мощность | 120W |
| ЭМС излучение | Conducted Class B, Radiated Class B |
| Время удержания | 20ms at 230Vac, 20ms at 115Vac |
| Коэф. мощности | >0.98 at 115Vac, >0.95 at 230Vac, >0.9 at 277Vac |
| Вых. напряжение | 24V |
| Дистанционное управление | Power ON: RC+~RC- <0.8Vdc, Power OFF: 3.3~5Vdc |
| Диап. частот | 47~63Hz |
| Ток утечки | <1mA at 240Vac, <1.5mA at 277Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковая мощность 5 сек | 240W |
| Станд. безоп. | IEC62368-1, IEC61558-1, IEC61010, UL61010, etc. |
| Влажн. хранения | 10~95% RH non-condensing |
| Пиковый ток 5 сек | 10A |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P: 4KVac, I/P-FG: 2KVac, O/P-FG: 1.5KVac, O/P-DC OK: 0.5KVac |
| Типовой ток AC | 2.3A at 115Vac, 1.2A at 230Vac |
| Типовой КПД | 94% |
| Раб. влажность | 20~95% RH non-condensing |
| Защита от перегр. | 105%~200% rated output power for >5 sec then constant current limiting at rated current without shutdown |
| Темп. хранения | -40~+85°C |
| Сопр. изоляции | 100M Ohms at 500VDC, 25°C, 70%RH |
| Диапазон выходного тока | 0~5A |
| Макс. пульсации и шум | 100mVp-p |
| Диапазон регулировки напряжения | 24~29V |
| Раб. температура | -40~+85°C (derating curve) |
| Диапазон входного AC напряжения | 85~305Vac |
| Диапазон входного DC | 80~431Vdc |
| Защита от перенапр. | 30~34V, shut down, re-power to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) on load output |
| Способность к импульсному току | 600% rated current for 10ms |
| Пусковой ток холодного старта | 6A at 115Vac, 10A at 230Vac, 15A at 277Vac |
| Параметры контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive load |
| Защита от перегрева | shut down, auto recover after temperature goes down |
| Потребление во вкл. | 2W at 115Vac and 230Vac |
| Потребление в выкл. | 0.9W at 115Vac and 230Vac |
