Линейный стабилизатор с низким падением напряжения положительной полярности, 2.5 В, 200 мА
У поставщика
ПроизводительTOREX
КатегорияЛинейные регуляторы
У поставщиков
261 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:261 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,24 |
| от 191 | 15,56 |
| от 382 | 14,23 |
| от 764 | 13,08 |
| от 1 528 | 12,32 |
Описание

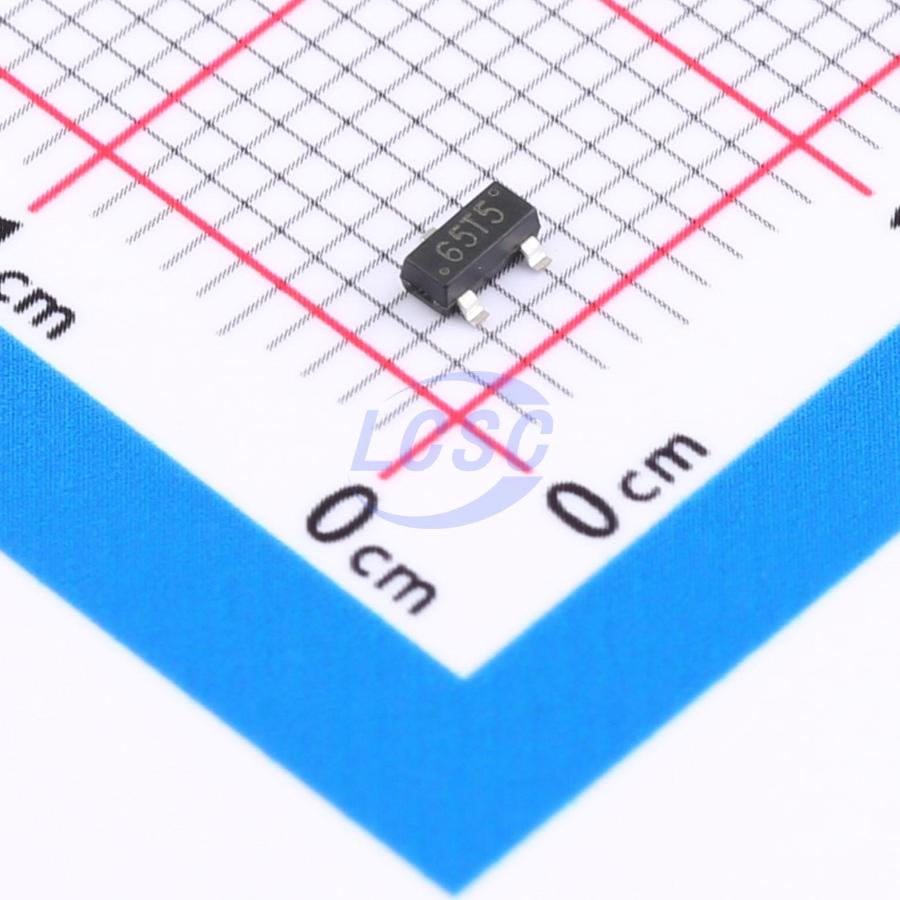

Линейный стабилизатор TOREX XC6206P252MR — микросхема положительной полярности с низким падением напряжения. Выходное напряжение фиксированное 2,5 В при токе до 200 мА, корпус SOT23-3. Подходит для питания маломощных устройств в бытовой электронике и портативной технике.
Технические характеристики
| Серия | XC6206 |
| Корпус | SOT-23-3 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 3 (SOT-23, SOT-89), 6 (USP-6B) |
| Описание | Positive voltage regulator, low dropout, 2.5V, 200mA |
| Артикул | XC6206P252MR |
| Без галогенов | Да |
| Входное напряжение | 1.8V to 6.0V |
| Вых. напряжение | 2.5V |
| Соотв. RoHS | Да |
| Ток питания | 1.0µA (typ) |
| Падение напряжения | 250mV @ 100mA (3.0V type) |
| Esr requirement | low ESR ceramic capacitor compatible, ≥1.0µF |
| Рег. линии | 0.05%/V (typ), 0.25%/V (max) |
| Рег. нагрузки | see electrical characteristics chart |
| Рассеиваемая мощность | 250mW (SOT-23 IC only), 500mW (SOT-23 40mm x 40mm board), 500mW (SOT-89 IC only), 1000mW (SOT-89 40mm x 40mm board), 120mW (USP-6B IC only), 1000mW (USP-6B 40mm x 40mm board) |
| Темп. хранения | -55°C to 125°C |
| Диап. вых. напр. | 1.2V to 5.0V |
| Ток КЗ | see electrical characteristics chart |
| Maximum output current | 200mA (3.0V type) |
| Точность выходного напряжения | ±2% (VOUT ≥ 1.5V), ±1% (VOUT ≥ 2.0V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum operating voltage | 6.0V |
| Абс. макс. вх. напр. | 7.0V |
| Output current max absolute | 500mA |
| Output voltage absolute max | VIN + 0.3V |
| Описание (англ.) | Linear Voltage Regulator IC Positive Fixed 1 Output 250mA SOT-23 |
| Темп. окр. среды | -40°C to 85°C |
