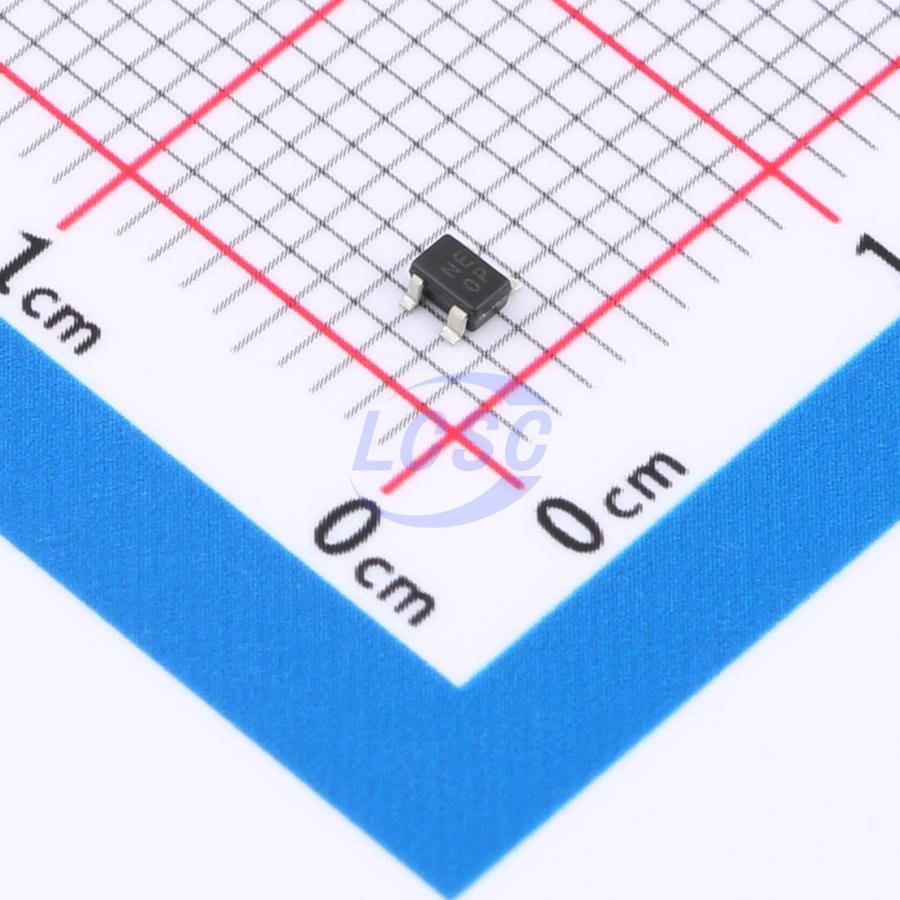

XC6120N442NR-G
У поставщика
ПроизводительTOREX
КатегорияМикросхемы
У поставщиков
662 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,17 |
| от 20 | 47,78 |
| от 40 | 45,46 |
| от 80 | 43,60 |
| от 160 | 42,57 |
Склад 39
В наличии:62 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,75 |
| от 80 | 47,21 |
| от 133 | 44,65 |
| от 222 | 42,62 |
| от 368 | 41,11 |
Описание
Микросхема супервизора питания от TOREX. Отслеживает напряжение питания и формирует сигнал сброса при его падении ниже порогового уровня. Выпускается в миниатюрном корпусе для поверхностного монтажа. Применяется в портативных устройствах, бытовой электронике и системах промышленной автоматики.
Технические характеристики
| Серия | XC6120 |
| Корпус | SSOT-24 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Артикул | XC6120N442NR-G |
| Без галогенов | Да |
| Без сурьмы | Да |
| Соотв. RoHS | Да |
| Detect accuracy | ±2% |
| Описание | Supervisory Circuits |
| Рассеиваемая мощность | 500mW |
| Detect voltage max | 4.488V |
| Detect voltage min | 4.312V |
| Мин. выходной ток | 1.61mA |
| Output current typ | 1.96mA |
| Макс. ток утечки | 0.10µA |
| Leakage current typ | 0.001µA |
| Hysteresis width max | 0.07V |
| Hysteresis width min | 0.03V |
| Hysteresis width typ | 0.05V |
| Output configuration | N-ch open drain |
| Supply current 1 max | 1.9µA |
| Supply current 1 typ | 0.7µA |
| Supply current 2 max | 1.8µA |
| Supply current 2 typ | 0.6µA |
| Detect delay time max | 100µs |
| Detect delay time typ | 30µs |
| Абс. макс. импульсное входное напряжение, В | 7.0V |
| Макс. рабочее напряжение | 6.0V |
| Мин. раб. напр. | 0.7V |
| Detect voltage nominal | 4.4V |
| Output current abs max | 10mA |
| Output voltage abs max | 7.0V |
| Pull up resistance min | 33kΩ |
| Release delay time max | 100µs |
| Release delay time typ | 20µs |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Темп. коэфф. тип. | ±100ppm/°C |
