Разъёмы на провод XAP-03V-1
У поставщика
ПроизводительJST
КатегорияРазъёмы для электромонтажа
У поставщиков
843 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:820 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 50 | 7,91 |
| от 500 | 6,76 |
Склад 39
В наличии:23 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,57 |
| от 800 | 3,77 |
| от 1 323 | 3,33 |
| от 2 215 | 2,98 |
| от 3 723 | 2,73 |
Описание

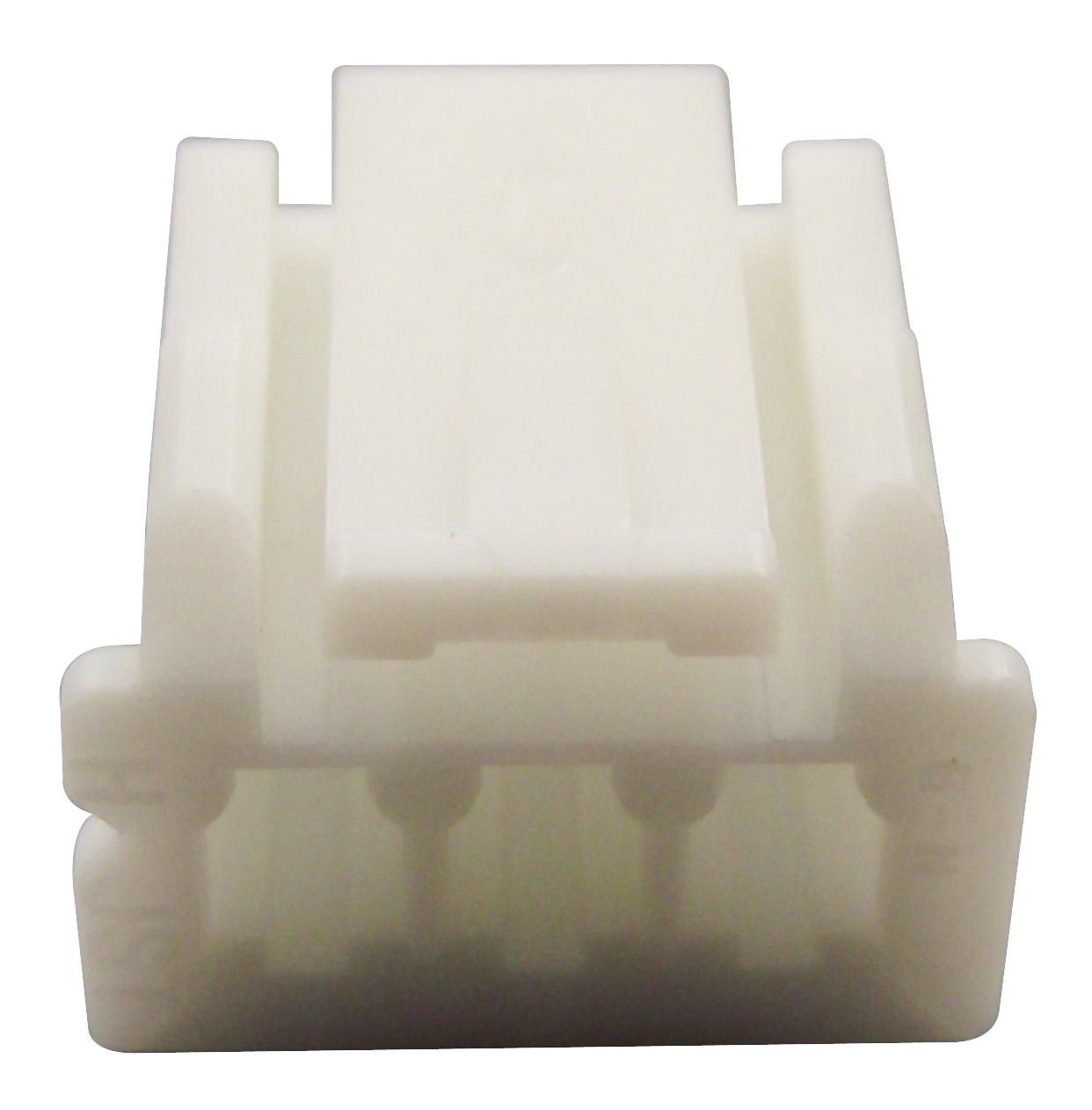

Разъём на провод XAP-03V-1 производства JST. Представляет собой корпус (housing) серии XA, рассчитанный на три контакта. Применяется для создания надёжных разъёмных соединений в компактной электронике и бытовой технике, обеспечивая фиксацию с ответной частью.
Технические характеристики
| Тип | housing |
| Цвет | natural (white) |
| Модель | XAP-03V-1 |
| Шаг | 2.5mm |
| Серия | XA |
| Тип | разъем для электромонтажа |
| Шаг | 2.5 мм |
| Упаковка | bag of 1000 |
| Стандарты | UL E60389, CSA LR20812 |
| Dimension A | 5.0mm |
| Dimension B | 9.8mm |
| Производитель | JST |
| Монтаж | Выводной |
| Ном. ток | 3A AC/DC |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Материал корпуса | PA66, UL94V-0, natural (white) |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 3 |
| Applicable wire awg | AWG #28 to #20 |
| Выдерживаемое напряжение | 1000VAC/min |
| Мин. сопротивление изоляции | 1000MΩ |
| Contact resistance initial max | 10mΩ |
| Кол-во контактов | 3 контакта |
| Contact resistance after test max | 20mΩ |
