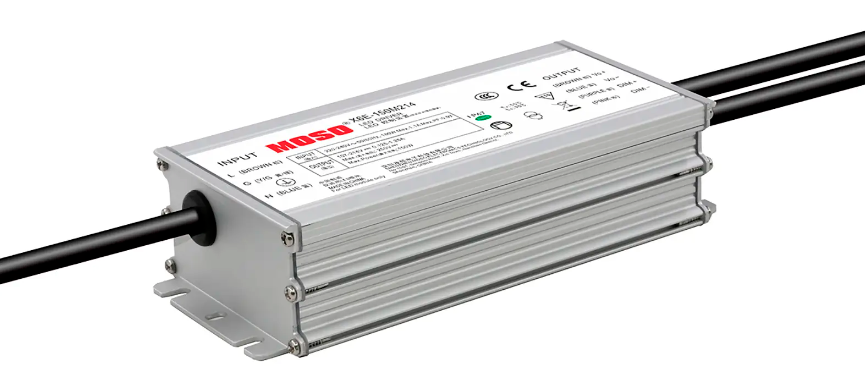

Светодиодный драйвер X6E-150M056-G
У поставщика
У поставщиков
51 шт.
Норм. уп.: 14
Цены поставщиков
Склад 12
В наличии:51 шт
Срок поставки: до недели
Норм. уп.: 14
Минимальная партия: 140 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 173,50 |
| от 14 | 1 873,35 |
| от 140 | 1 848,56 |
Описание
Светодиодный драйвер MOSO X6E-150M056-G — это источник тока для профессионального освещения. Модель рассчитана на высокую эффективность до 90%, поддерживает диммирование 0-10V/PWM/Timer и защищена по стандарту IP67. Применяется в уличном, тоннельном, прожекторном и high-bay освещении.
Технические характеристики
| MTBF | 200Khours |
| RoHS | Да |
| Модель | X6E-150M056-G |
| Вес | 790±100g |
| Тип. КНИ | 10% |
| Высота эксплуатации | -60~4000m |
| Срок службы | 50Khours at Tc=75°C |
| Тип монтажа | wire leads |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Спецификация кабеля | H05RN-F 3x1.0mm², length 300±20mm |
| Размеры | 171x68x37mm |
| КПД | 88~90% typ |
| Mcb rating | 6 (B16) |
| Применение | Road/street lighting, tunnel, area/flood, high-bay |
| Макс. высота | 4000m |
| Altitude min | -60m |
| Тип диммирования | 0-10Vdc/PWM/Timer |
| Тип упаковки | metal case |
| Коэф. мощности | 0.97 typ |
| Диапазон диммирования | 10% to 100% of Iset |
| Станд. ЭМС | EN55015, EN61000-3-2, etc. |
| Низкий уровень ШИМ | 0~0.3V |
| Задержка включения | <1.0s |
| Тип. КПД | 90% |
| Соответствие ЭМС | CCC, CE, KC, PSE, FCC Part 15, ANSI C82.77-5-2017 |
| Пусковой ток | 70A |
| Высокий уровень ШИМ | 9.7~10.3V |
| Вх. частота | 47~63Hz |
| Ток утечки | 0.70mA |
| Рег. линии | ±1% |
| Рег. нагрузки | ±3% |
| Макс. входная мощность | 180W |
| Точность тока | ±5% |
| Макс. вых. мощность | 150W |
| Коэфф. мощности тип. | 0.97 |
| Макс. вх. напр. | 305Vac |
| Мин. входное напряжение | 90Vac |
| Макс. входной ток | 1.3A |
| Output ripple max | 10% |
| Output ripple typ | 5% |
| Safety compliance | CCC, CE, ENEC, CB, UL8750, CSA C22.2 No.250.13, KC, PSE, SAA |
| Макс. время включения | 1.0s |
| Full power current | 4.30A |
| Output ripple pkpk | 5% typ, 10% max |
| Макс. выходное напряжение | 56Vdc |
| Мин. вых. напряжение | 28Vdc |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Тип. частота входа | 50/60Hz |
| Диап. вх. напр. | 90~305Vac |
| Макс. ток утечки | 0.70mA |
| Operating tc safety | -40~+90°C |
| Диапазон частот ШИМ | 300Hz~2kHz |
| Темп. хранения | -40~+85°C |
| Сопротивление заземления | ≤0.1Ω |
| Диапазон выходного тока | 0.43~4.30A |
| Диап. вых. напр. | 28~56Vdc |
| Диапазон ШИМ | 1%~99% |
| Сопр. изоляции | ≥10MΩ |
| Operating tc warranty | -40~+75°C |
| Сертиф. безоп. | CCC, CE, ENEC, CB, BIS, UL, CUL, KC, PSE, SAA |
| Startup overshoot max | 10% |
| Вых. ток по умолч. | 3.10A |
| Напряжение вкл. дим. | 0.9~1.1V |
| Защита от перенапр. | Да |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Напряжение отключения диммирования | 0.7~0.9V |
| Диапазон напряжений полной мощности | 176~305Vac |
| Напряжение холостого хода макс. | 80Vdc |
| Рабочая температура | -40~+55°C |
| Диапазон выходного тока макс. | 4.30A |
| Диапазон выходного тока мин. | 0.43A |
| Защита от КЗ | Да |
| Макс. раб. темп. | +55°C |
| Мин. раб. темп. | -40°C |
| Бросок тока при запуске | 10% |
| Суммарный коэффициент гармоник | 10% typ |
| Surge protection line line | 6KV |
| Температура корпуса макс. | +90°C |
| Surge protection line earth | 10KV |
| Dimming absolute max voltage | 15V |
| Input voltage full power max | 277Vac |
| Input voltage full power min | 176Vac |
| Макс. температура корпуса | +75°C |
| Case temperature warranty min | -40°C |
| Защита от пониженного входного напряжения | 55~75Vac |
| Over temperature protection tc | 98°C |
| Output voltage open circuit max | 80Vdc |
| Dielectric strength input ground | 1875Vac |
| Диэлектрическая прочность вход-выход | 3750Vac |
| Dielectric strength output ground | 500Vac |
| Input undervoltage protection max | 75Vac |
| Мин. защита от пониж. вх. напр. | 55Vac |
| Тип. защита от пониж. напр. | 65Vac |
