X6E-100M143-G
Документация
Даташит

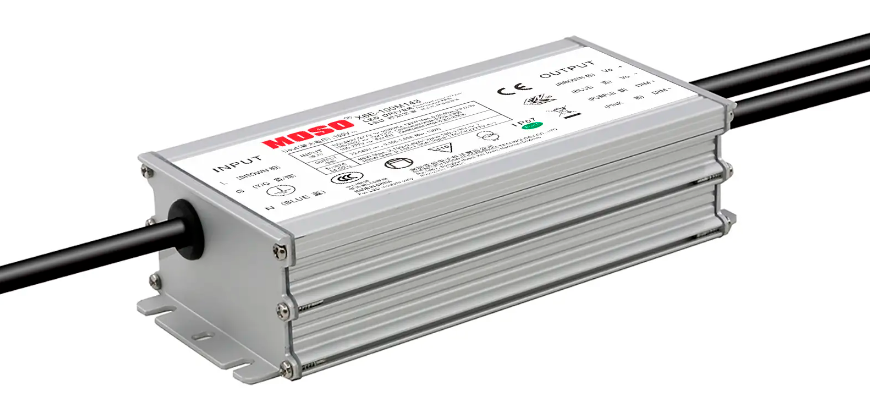

Светодиодный драйвер X6E-100M143-G

Артикул:157851
У поставщика
ПроизводительMOSO
КатегорияИсточники тока
Ед. изм.шт
У поставщиков
500 шт.
Норм. уп.: 15
Цены поставщиков
Склад 12
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 150 шт
Кол-во, шт.Цена, ₽
от 11 656,00
от 151 449,00
от 1501 386,42
Описание

Светодиодный драйвер MOSO X6E-100M143-G — программируемый источник тока в металлическом корпусе с защитой IP67. Работает с диммированием 0-10V, PWM и по таймеру, обеспечивая срок службы до 50 000 часов. Модель рассчитана на высоту до 4000 м и имеет гарантию 5 лет. Подходит для промышленного и уличного LED-освещения.

Технические характеристики
MTBF200000 hours
Вес570g
Корпусmetal case
THD макс.15%
Тип. КНИ10%
Срок службы50000 hours
Тип монтажаchassis
Гарантия5 years
Степень IPIP67
Размеры133x68x37 mm
Mcb rating9 (B16)
Тип. КНИ10%
Макс. высота4000m
Altitude min-60m
Тип диммирования0-10V/PWM/Timer
МодельX6E-100M143-G
Тип упаковкиmetal case with wires
Programmableyes (off-line)
Tc safety max+90°C
Задержка включения1.0s max
Мин. КПД87%
Тип. КПД90%
Пусковой ток75A
Вх. частота47Hz to 63Hz
Ток утечки0.70mA
Рег. линии-3%/+3%
Рег. нагрузки-3%/+3%
Макс. входная мощность120W
Tc warranty max+75°C
Точность тока-5%/+5%
Коэффициент мощности мин.0.93
Коэфф. мощности тип.0.95
Pwm turn on duty7% to 10%
Защита от перенапр.6kV line-line, 10kV line-earth
Dimming range max100%
Dimming range min10%
Макс. вх. напр.305Vac
Мин. входное напряжение90Vac
Макс. входной ток0.9A
Output ripple max15%
Output ripple typ10%
Макс. частота ШИМ2kHz
Мин. частота ШИМ300Hz
Макс. низкий уровень ШИМ0.3V
Pwm low level min0V
Pwm turn off duty4% to 7%
Макс. время включения1.0s
Типовой КПД90%
Макс. вых. ток1.05A
Мин. выходной ток0.105A
Макс. выходное напряжение143Vdc
Мин. вых. напряжение72Vdc
Pwm duty cycle max99%
Pwm duty cycle min1%
Pwm high level max10.3V
Pwm high level min9.7V
Макс. вх. частота63Hz
Мин. вх. частота47Hz
Сопротивление заземления0.1Ω max
Напряжение хол. хода180Vdc
Тип. коэф. мощности0.95
Диапазон ШИМ1% to 99%
Constant lumen outputДа
Частота ШИМ диммирования300Hz to 2kHz
Диапазон напряжения диммирования0-10V
Сопр. изоляции10MΩ min
Пульсации вых. тока10% typical, 15% max
Startup overshoot max10%
Startup overshoot typ5%
Ток источника диммирования200uA to 400uA
Full power current max1.05A
Full power current min0.70A
Full power voltage max277Vac
Full power voltage min176Vac
Защита от перенапряженияДа
Напряжение вкл. дим.0.7V to 1.0V
Макс. темп. хр.+85°C
Мин. темп. хр.-40°C
Напряжение отключения диммирования0.4V to 0.7V
Макс. сопротивление заземления0.1Ω
Напряжение холостого хода макс.180Vdc
Защита от короткого замыканияДа
Мин. сопротивление изоляции10MΩ
Макс. раб. темп.+55°C
Мин. раб. темп.-40°C
Бросок тока при запуске5% typical, 10% max
Dimming source current max400uA
Dimming source current min200uA
Защита от перегреваДа
Surge protection line line6kV
Температура корпуса макс.+90°C
Surge protection line earth10kV
Undervoltage protection max85Vac
Undervoltage protection min65Vac
Dimming absolute max voltage15V
Full power input voltage max277Vac
Full power input voltage min176Vac
Макс. температура корпуса+75°C
Защита вх. от пониж. напряжения65Vac to 85Vac
Тип. защита от перегрева90°C
Dielectric strength input ground1554Vac
Диэлектрическая прочность вход-выход3750Vac
Dielectric strength input dimming3750Vac
Dielectric strength output ground1360Vac
Dielectric strength dimming ground500Vac
Safety dielectric strength input ground1554Vac
Safety dielectric strength input output3750Vac
Safety dielectric strength input dimming3750Vac
Safety dielectric strength output ground1360Vac
Safety dielectric strength dimming ground500Vac
