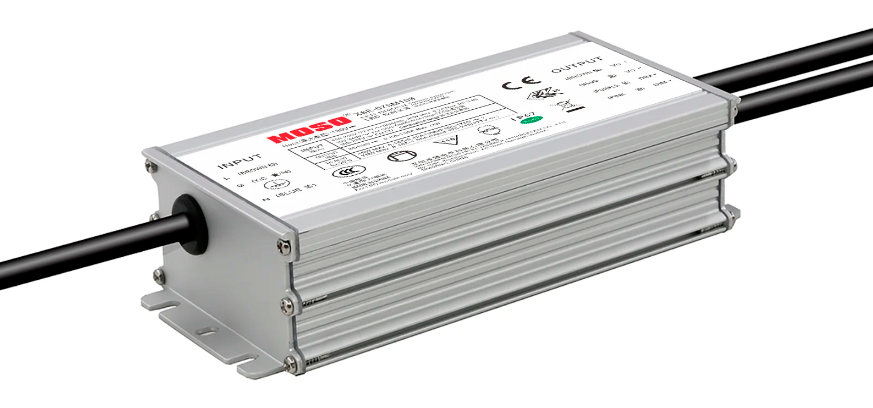

Светодиодный драйвер X6E-075M056-G
У поставщика
У поставщиков
68 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт1 742,75 ₽
Сумма1 742,75 ₽
+ доплата 750,00 ₽
В наличии5 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Заказ со склада «Склад 16» с этой позицией — 1 742,75 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
1 шт · Склад 16 · 1 742,75 ₽
Описание
Светодиодный драйвер MOSO X6E-075M056-G — это источник тока мощностью до 75 Вт. Работает от сети 90–305 В переменного тока, поддерживает диммирование 0-10V/PWM/Таймер в диапазоне от 10% до 100%. Герметичный металлический корпус со степенью защиты IP67 подходит для уличного и промышленного LED-освещения.
Технические характеристики
| Модель | X6E-075M056-G |
| Выходное напряжение, В | 28-56 |
| Максимальный выходной ток | 2,15 А |
| КПД | 88% typ (86.5-88.5% at 2.15A, 87-89% at 1.35A) |
| Пусковой ток | 60A at 240Vac |
| Материал корпуса | металл |
| Вес | 570g |
| Высота эксплуатации | -60~4000m |
| Срок службы | 50,000 hours at Tc=75°C |
| Тип монтажа | кабель |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Размеры | 132 x 68 x 35 mm |
| Нетто вес | 570±50 g |
| Применение | Road/street/tunnel/area/flood/high-bay lighting |
| Тип диммирования | 0-10Vdc/PWM/Timer |
| Вес брутто | 11 kg (16 pcs) |
| Mttf typical | 200000 hours |
| Коэф. мощности | 0.97 typ (0.93~0.95 min-typ at 70-100% load) |
| Диапазон диммирования | 10%~100% of set current |
| Низкий уровень ШИМ | 0~0.3V |
| Способ монтажа | монтаж на шасси |
| Высокий уровень ШИМ | 9.7~10.3V |
| Вх. частота | 47~63Hz |
| Макс. входная мощность | 90W |
| Ток утечки | 0.70mA |
| Рег. линии | ±1% |
| Рег. нагрузки | ±3% |
| Макс. входная мощность | 90W |
| Programmability | off-line programmable with CLO, timer dimming, configurable operating windows |
| Точность тока | ±5% of set current |
| Ширина | 68mm |
| Характеристики входного кабеля | CCC+VDE H05RN-F 3x1.0mm², length 300mm |
| Тип. срок службы | 50000 hours |
| Макс. вых. мощность | 75W |
| Станд. безоп. | CCC, CE, ENEC, CB, UL, CUL, KC, PSE, SAA, etc. |
| Высота | 35mm |
| Длина | 132mm |
| Изоляция диммирования | isolated |
| Макс. вх. ток | 0.7A |
| Макс. вх. напр. | 305Vac |
| Мин. входное напряжение | 90Vac |
| Lead length input | 300mm |
| Макс. входной ток | 0.7A |
| Характеристики выходного кабеля | CCC+VDE (not detailed) |
| Типовой КПД | 88% |
| Lead length output | 350mm |
| Макс. вых. ток | 2.15A |
| Мин. выходной ток | 0.215A |
| Выходные пульсации, размах | 5% typ, 10% max (20MHz BW, full load) |
| Макс. выходное напряжение | 56Vdc |
| Мин. вых. напряжение | 28Vdc |
| Размеры упаковки | 466 x 282 x 172 mm (16 pcs) |
| Время задержки включения | <1.0s |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Диап. вх. напр. | 90~305Vac |
| Защита | SCP, OVP, OTP |
| Диапазон частот ШИМ | 300Hz~2kHz |
| Темп. хранения | -40~+85°C |
| Сопротивление заземления | <0.1Ω |
| Тип входного разъема | H05RN-F 3x1.0mm² |
| Напряжение хол. хода | 80Vdc max |
| Диапазон выходного тока | 0.215~2.15A |
| Диап. вых. напр. | 28~56Vdc |
| Тип. коэф. мощности | 0.97 |
| Диапазон ШИМ | 1%~99% |
| Сопр. изоляции | >10MΩ at 500Vdc |
| Тип выходного разъема | H05RN-F (unspecified gauge) |
| Вых. ток по умолч. | 1.55A |
| Ток источника диммирования | 200~400µA |
| Input ground isolation | 1875Vac |
| Входная/выходная изоляция | 3750Vac |
| Вых. ток по умолч. | 1.55A |
| Напряжение вкл. дим. | 0.9~1.1V |
| Input dimming isolation | 3750Vac |
| Output ground isolation | 500Vac |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Dimming ground isolation | 500Vac |
| Напряжение отключения диммирования | 0.7~0.9V |
| Диапазон тока полной мощности | 1.35~2.15A |
| Защита от КЗ | constant current mode, auto recovery |
| Mean time between failure | 200,000 hours |
| Макс. раб. темп. | +55°C |
| Мин. раб. темп. | -40°C |
| Бросок тока при запуске | <10% |
| Суммарный коэффициент гармоник | 10% typ (<15%) |
| Dimming turn on duty cycle | 9%~15% |
| Макс. температура корпуса | +90°C |
| Dimming turn off duty cycle | 7%~9% |
| Защита от перегрева | 90°C case |
| Абс. макс. напряжение диммирования | 15V |
| Макс. входное напряжение полной мощности | 277Vac |
| Мин. входное напряжение полной мощности | 176Vac |
| Макс. температура корпуса по гарантии | +75°C |
| Защита от пониженного входного напряжения | 85Vac |
| Темп. окр. среды | -40~+55°C |
| Output current full power max | 2.15A |
| Output current full power min | 1.35A |
| Surge protection line to line | 6kV |
| Выходной ток, мА | 1350-2150 |
| Full power input voltage range | 176~305Vac |
| Surge protection line to earth | 10kV |
| Электрическая прочность вход-земля | 1875Vac |
| Диэлектрическая прочность вход-выход | 3750Vac |
| Электрическая прочность вход-диммирование | 3750Vac |
| Электрическая прочность выход-земля | 500Vac |
| Min output voltage for full power | 35Vdc |
| Раб. темп. корпуса (безопасность) | -40~+90°C |
| Коэффициент гармоник тип. | 10% |
| Электрическая прочность диммирования к земле | 500Vac |
| Раб. темп. корпуса (гарантия) | -40~+75°C |
| Выходная мощность, Вт | 75 |
