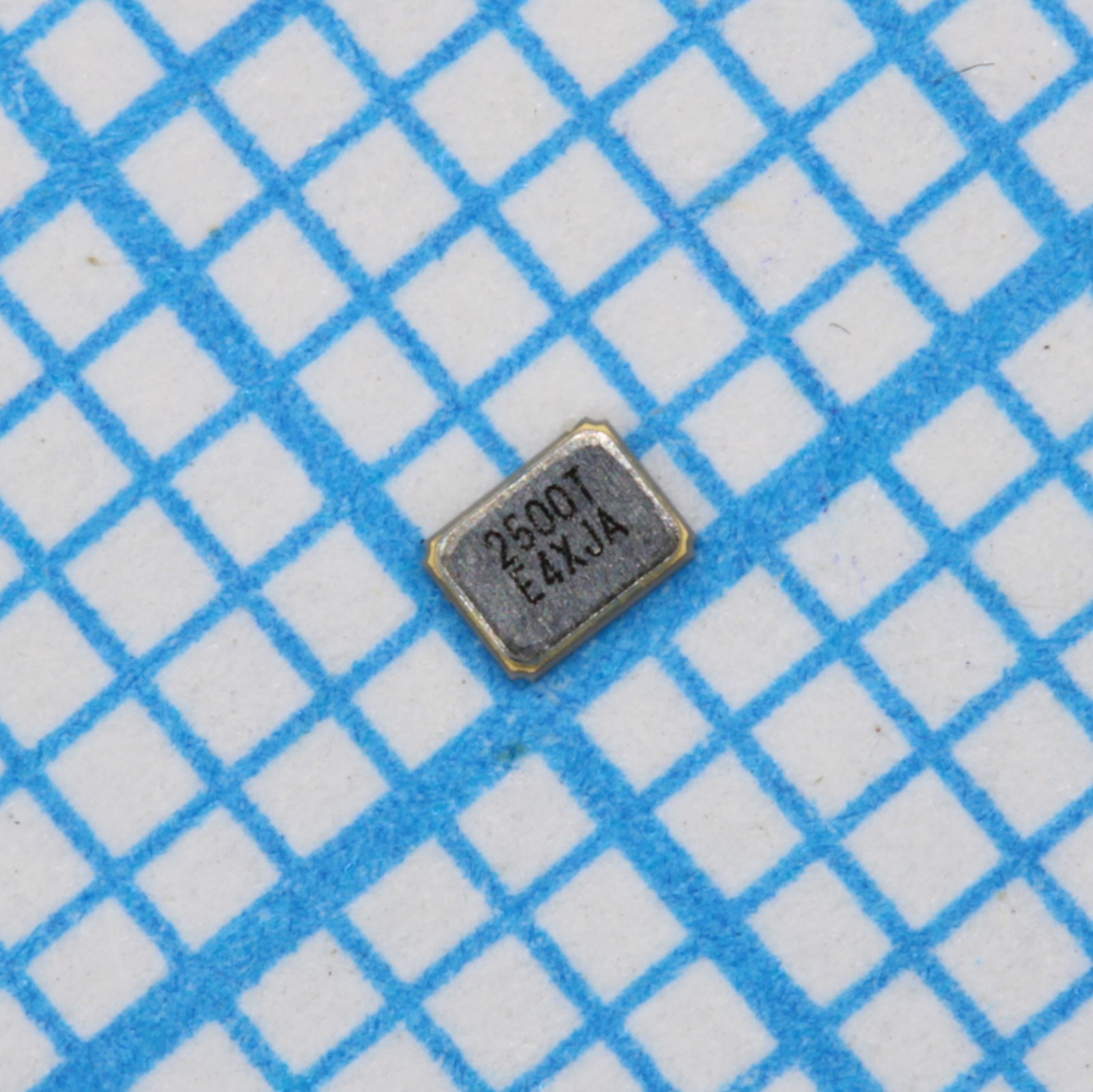

Резонатор кварцевый 25 МГц 1.6х1.2мм
У поставщика
ПроизводительEPSON
У поставщиков
101 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:101 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,65 |
| от 112 | 29,03 |
| от 223 | 26,93 |
| от 446 | 25,12 |
| от 892 | 23,90 |
Описание
Резонатор кварцевый EPSON на 25 МГц в миниатюрном корпусе 1.6х1.2 мм (SMD1612-4P). Отличается стабильностью частоты ±10 ppm и нагрузочной ёмкостью 9 пФ. Применяется в портативной и носимой электронике, модулях связи и компактных встраиваемых системах.
Технические характеристики
| ESR | 200 Ω max |
| Mode | Fundamental |
| Модель | FA-118T |
| Вес | 3.0 mg |
| Корпус | 1.6 x 1.2 x 0.35 mm |
| Тип монтажа | SMD |
| Частота, МГц | 25 |
| Размеры | 1.6 x 1.2 x 0.35 mm |
| Название продукта | FA-118T 25.000000 MHz 9.0 +10.0-10.0 |
| Level of drive | 10 µW to 100 µW (recommended 10 µW) |
| Pin connection | #1 Xtal, #2 GND, #3 Xtal, #4 GND; #2/#4 connected to cover |
| Номер изделия | X1E0002510077xx |
| Frequency aging | ±1 ppm/year @ +25°C, first year |
| Нагрузочная ёмкость | 9 pF |
| Max reflow count | 3 times |
| Terminal coating | Au plating |
| Описание | Crystals FA-118T 25.0000MF10Z-AC5: XTL MHZ +/-10PPM +/-10PPM-20 75C 9.0PF 3K TR |
| Допуск частоты | ±10 ppm @ +25°C |
| Motional resistance | 200 Ω max |
| Темп. хранения | -40°C to +125°C |
| Shunt capacitance c0 | 0.41 pF |
| Motional inductance l1 | 37.88 mH |
| Motional capacitance c1 | 1.07 fF |
| Пиковая темп. оплавления | +260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Станд. кол-во в упак. | 6000 pcs/reel |
| Уровень чувствительности к влаге | MSL Level 1 (JEDEC J-STD-020D.01) |
| Manual soldering conditions | +350°C max within 5 seconds |
| Описание (англ.) | Crystal 25MHz ±10ppm 9pF 200? SMD1612-4P |
| Operating temperature absolute max | -40°C to +105°C |
| Frequency stability over temperature | ±10 ppm (-20°C to +75°C) |
| Operating temperature characteristics | -20°C to +75°C |
| Допуск, % | 0,001 |
| Ёмкость, мкФ | 0,000009 |
