Резонатор кварцевый 32.768кГц 12.5пФ
У поставщика
ПроизводительWTL
У поставщиков
7 070 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:7 070 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 82 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,48 |
| от 75 | 7,89 |
| от 150 | 7,23 |
| от 300 | 6,52 |
| от 600 | 5,95 |
Описание

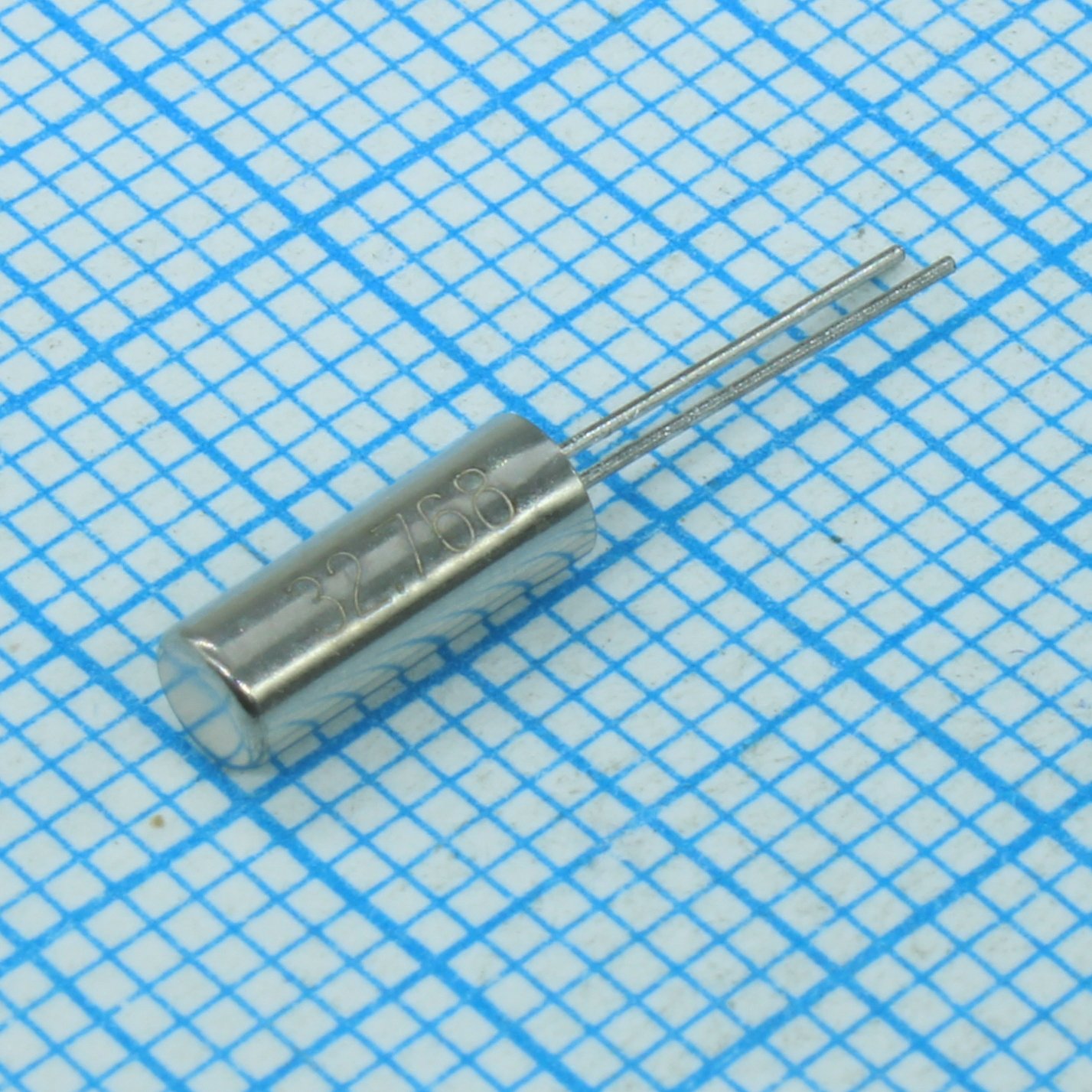

Кварцевый резонатор WTL на частоту 32.768 кГц. Работает с нагрузочной ёмкостью 12.5 пФ, выпускается в миниатюрном корпусе SD-38. Подходит для тактовых генераторов в часах, таймерах и микроконтроллерах бытовой электроники.
Технические характеристики
| Тип | Tuning Fork Crystal |
| Серия | WT8 |
| Маркировка | 32.768 |
| Корпус | DIP-2 |
| Тип монтажа | THT |
| Без свинца | Да |
| Размеры | Φ3x8mm |
| Lead count | 2 |
| Испытание на удар | 3 times free drop from 75cm to hard wooden board |
| Описание | DIP tuning fork crystal Φ3×8mm |
| Артикул | WTL3T85395FO |
| Корпус | SD-38 |
| Hermetic seal | <1×10^-7 mbar·l/sec |
| Испытание на влажность | 96h at +40°C±2°C, RH 90-95% |
| Тип упаковки | Φ3×8mm cylindrical |
| Паяемость | ≥95% coverage with new solder coating |
| Соотв. RoHS | Да |
| Salt spray test | based on GB/T10125-1997 |
| Driver level max | 1µW |
| Емкость нагрузки | 12.5pF |
| Вес шт. | 109.76mg |
| Ном. частота | 32.768kHz |
| Lead strength test | 2.00kg tensile force for >5s |
| Vibration duration | 2h per direction X/Y/Z |
| Амплитуда вибрации | 1.5mm |
| Driver level typical | 0.1µW |
| Low temperature test | 72h at -40°C±2°C |
| Shunt capacitance c0 | 1.5pF typ |
| Turnover temperature | 25±5°C |
| High temperature test | 96h at +100°C±2°C |
| Сопр. изоляции | >500MΩ at 100V DC |
| Dynamic capacitance c1 | 3.0fF typ |
| Термостойкость пайки | melting point 230°C; lead soldering ≤280°C for 3s or ≤320°C for 2s |
| Temperature cycle test | -55°C ⇔ +125°C, 30min, 50 cycles |
| Aging at 25c first year | ±5ppm/year |
| Recommended drive level | ≤1.0µW |
| Тип упаковки | Bulk (россыпь) |
| Lead bend root clearance | ≥0.5mm from case |
| Vibration test frequency | 10 to 55Hz |
| Диап. темп. хр. | -55°C to +125°C |
| Frequency tolerance at 25c | ±10ppm |
| Диап. раб. темп. | -20°C to +70°C |
| Описание (англ.) | Quartz Crystal Resonator 32.768 kHz |
| Equivalent series resistance esr | 40kΩ max |
| Maximum drive level no guarantee | >2.0µW |
| Frequency temperature coefficient | -0.034±0.006 ppm/°C² |
| Mounting recommendation vertical gap | ≥3mm for 3×8 type |
