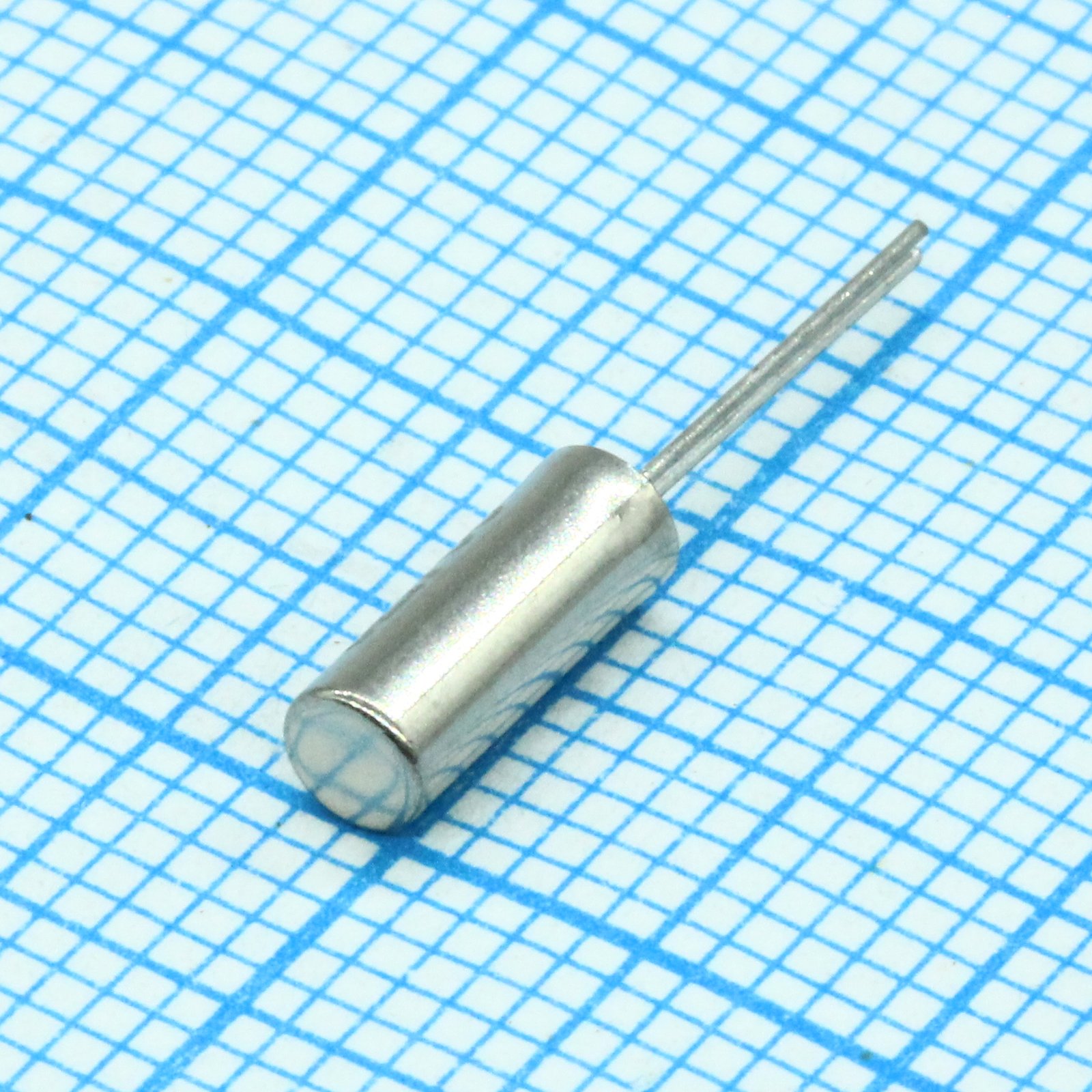

Резонатор кварцевый 32.768кГц 20ppm, Cшунт = 1.3пФ, Cнагр = 6пФ
У поставщика
ПроизводительWTL
У поставщиков
25 155 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:25 155 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,76 |
| от 61 | 10,11 |
| от 122 | 9,33 |
| от 244 | 8,45 |
| от 487 | 7,73 |
Описание
Кварцевый резонатор от WTL на частоту 32.768 кГц. Отличается точностью 20 ppm, ёмкостью нагрузки 6 пФ и низкой шунтирующей ёмкостью 1.3 пФ в компактном корпусе SD-38. Применяется в часах, таймерах и микроконтроллерных устройствах для тактирования.
Технические характеристики
| ESR | 40kΩ max |
| Вес | 109.76 mg/pcs |
| Корпус | SD-38 |
| Тип монтажа | THT |
| Размеры | Длина корпуса: 8.3±0.10 mm; Расстояние между выводами: 1.1±0.1 mm; Диаметр корпуса: 3.1±0.20 mm; Диаметр вывода: 0.30±0.05 mm; Total length with leads: 10.0±0.20 mm |
| Описание | Φ3X8mm 2Leads DIP Tuning Fork Crystal |
| Артикул | WTL3T85267FO |
| Производитель | WTL International Limited |
| Соотв. RoHS | Да |
| REACH | Да |
| Driver level max | 1µW |
| Нагрузочная ёмкость | 6pF |
| Ном. частота | 32.768kHz |
| Шунтирующая емкость | 1.5pF typ |
| Dynamic capacitance | 3.0fF typ |
| Driver level typical | 0.1µW |
| Turnover temperature | 25±5°C |
| Aging at 25c 1st year | ±5ppm/year |
| Сопр. изоляции | >500MΩ at DC100V |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -55°C to +125°C |
| Frequency tolerance at 25c | ±20ppm |
| Reliability specifications | Удар: 3 times free drop from 75cm height to hard wooden board; Влажность: 96h at +40±2°C, relative humidity 90-95%; Вибрация: 10-55Hz, 1.5mm amplitude, 2h each X/Y/Z direction; Salt spray: Based on GB/T10125-1997; Hermetic seal: Helium leak detector less than 1×10^-7 mbar·l/sec; Lead strength: 2.00kg tensile force applied >5 seconds; Паяемость: at least 95% coverage with new solder coating; Low temperature: 72h at -40±2°C; High temperature: 96h at +100±2°C; Температурный цикл: -55°C ⇔ +125°C for 30 minutes, 50 cycles |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Quartz Crystal Resonator 32.768 kHz |
| Frequency temperature coefficient | -0.034 ±0.006 ppm/°C² |
