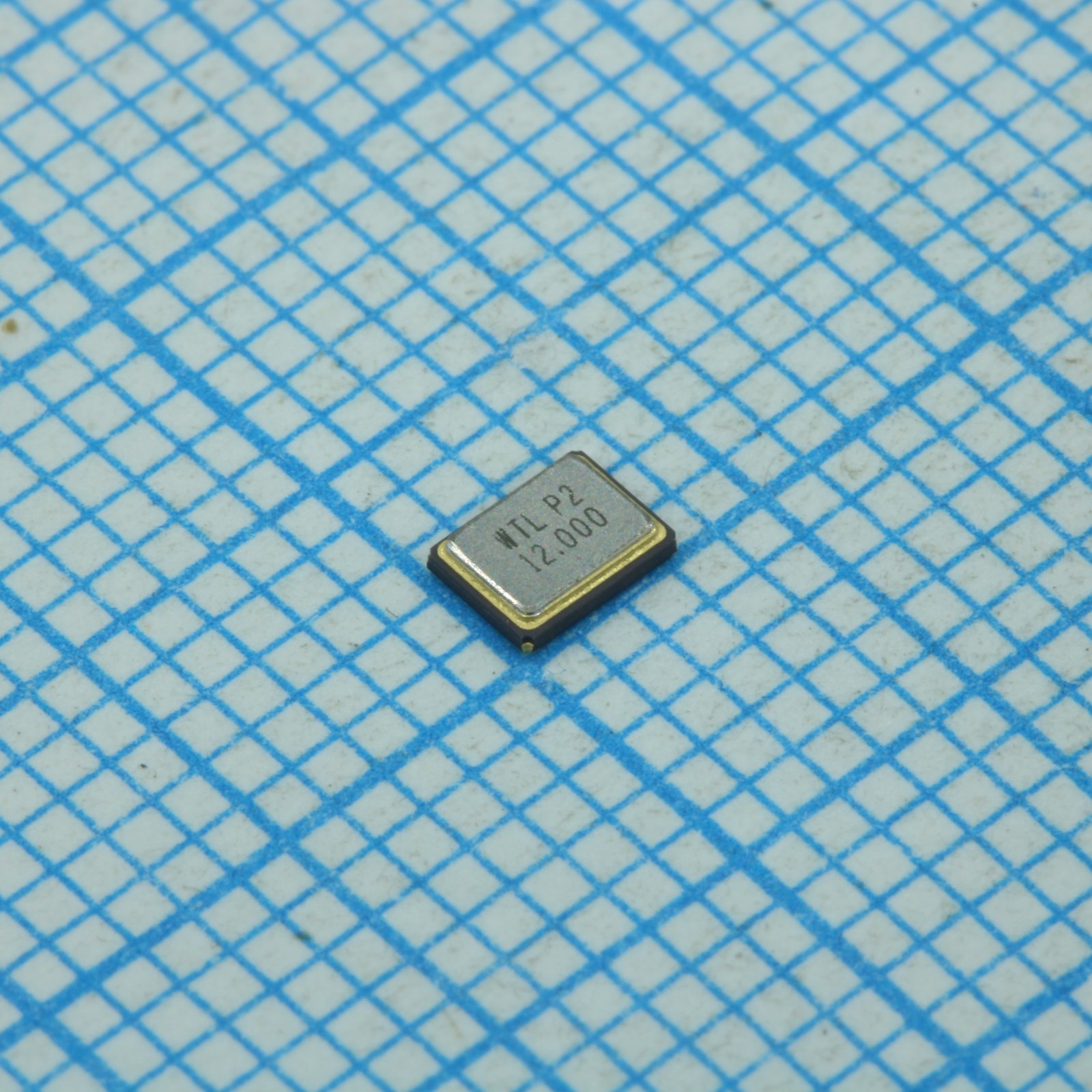

Резонатор кварцевый SMD 3.2х2.5х0.55мм, -40...+85°C, 20/30ppm, 8пФ, 12МГц
У поставщика
ПроизводительWTL
У поставщиков
2 227 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 227 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,74 |
| от 65 | 9,13 |
| от 130 | 8,41 |
| от 259 | 7,61 |
| от 518 | 6,95 |
Описание
Кварцевый резонатор от WTL на 12 МГц в миниатюрном SMD-корпусе 3,2х2,5 мм. Работает в диапазоне температур от -40 до +85°C с точностью 20/30 ppm и ёмкостью нагрузки 8 пФ. Подходит для стабилизации тактовой частоты в промышленной автоматике, измерительных приборах и бытовой электронике.
Технические характеристики
| ESR | 80Ω Max |
| Mode | Fundamental/AT |
| Серия | TX3 |
| Корпус | QSMD3.2x2.5x0.8 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | Кол-во на катушке: 3000pcs/Reel |
| Размеры | 3.2x2.5x0.7mm |
| Описание | SMD Seam Sealed Crystal 3.2x2.5mm |
| Артикул | WTL3M85408FO |
| Надежность | Испытание на падение: 100cm±5cm, 3 times; Fine leak: Helium bombing 4.5kgf/cm2 for 2hr, <1*10^-8 atm.c.c./sec; Испытание на удар: Peak 1000m/s2, 6ms half-sine, 3 cycles/direction, 18 cycles total; Паяемость: 245°C±5°C for 2±0.5s, >95% coverage; Термоудар: -55°C±2°C to +85°C±2C, 100 cycles; Вибрационные испытания: 0.75mm, 10-500Hz, 2h, 10 cycles each axis; Low temp storage: -40°C±2°C for 500±2H; High temp storage: +100°C±2°C for 500±2H; High temp humidity: 85°C±3°C, 98% RH for 500±2H; Стойкость к теплу пайки: Preheat 150°C±5°C for 60-120s, peak 265°C±5°C for 10s±3s |
| Профиль оплавления | Peak temperature: 260°C±5°C (10s max) |
| Соотв. RoHS | Да |
| Нагрузочная ёмкость | 8pF |
| Ном. частота | 12.000MHz |
| Шунтирующая емкость | 5.0pF Max |
| Driver level typical | 100µW |
| Сопр. изоляции | >500Mohms at DC100V |
| Aging at 25c first year | ±3ppm/year |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C~+125°C |
| Frequency tolerance at 25c | ±20ppm |
| Диап. раб. темп. | -40°C~+85°C |
| Описание (англ.) | Quartz Crystal Resonator SMD 12 MHz, 3.2*2.5*0.55мм, -40...+85°C, 20/30ppm, 8пФ |
| Frequency stability over temperature | ±30ppm |
