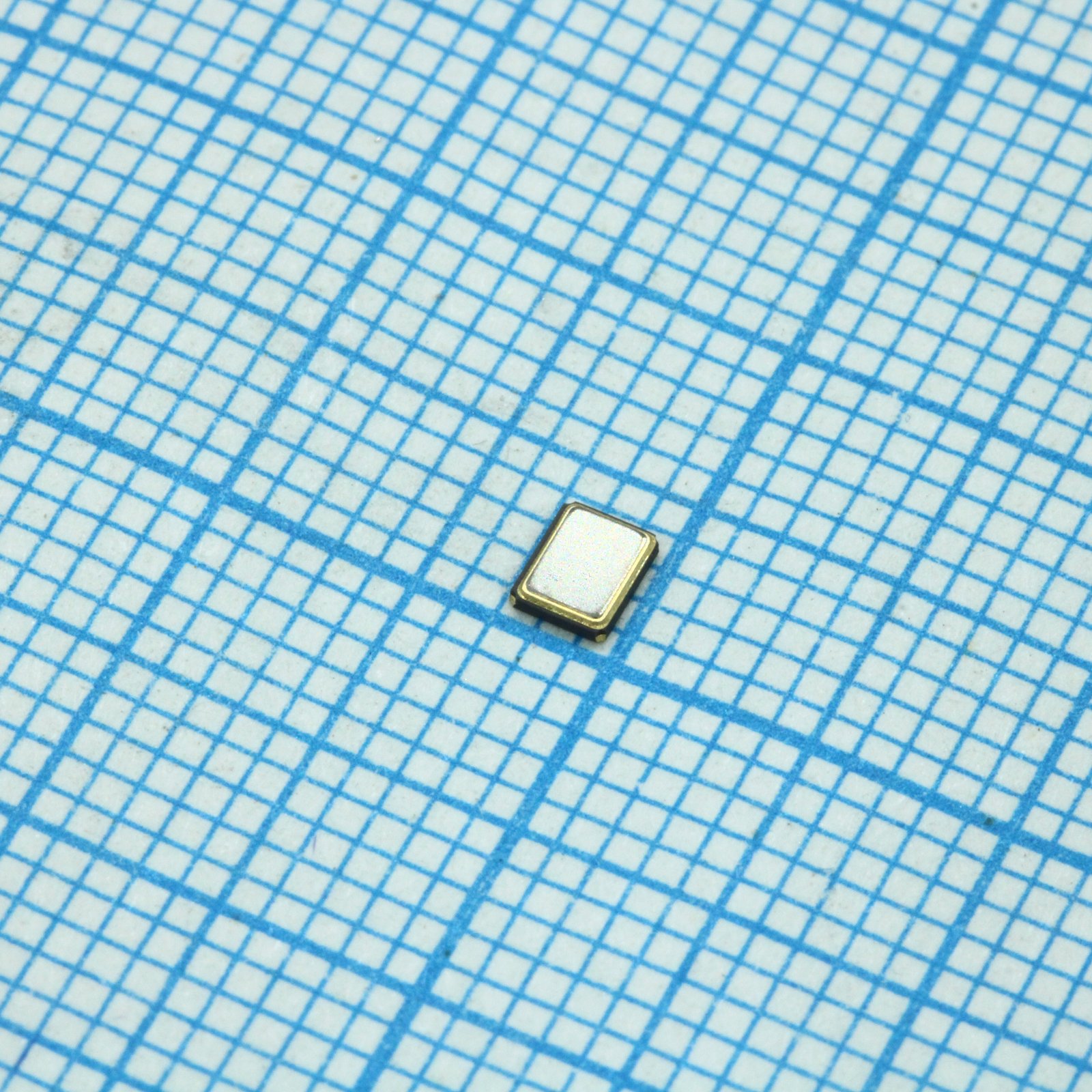

Резонатор кварцевый: 12МГц, 30ppm, Cшунт = 5пФ, Cнагр = 12пФ
У поставщика
ПроизводительWTL
У поставщиков
592 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:592 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 84 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,38 |
| от 77 | 7,79 |
| от 153 | 7,13 |
| от 306 | 6,44 |
| от 612 | 5,87 |
Описание
Кварцевый резонатор от WTL на частоту 12 МГц. Компонент выполнен в миниатюрном корпусе QSMD 3.2x2.5x0.7 мм, имеет точность 30 ppm и нагрузочную ёмкость 12 пФ. Работает в диапазоне температур от -20 до +70 °C. Применяется в тактовых генераторах, микроконтроллерах и бытовой электронике.
Технические характеристики
| Mode | Fundamental AT |
| Старение | ±3 ppm/year |
| Маркировка | WTL a2, 12.000 |
| Корпус | 3225 SMD Seam Sealed |
| Тип монтажа | SMD |
| Без свинца | Да |
| Толщина | 0.7 mm |
| Размеры | 3.2 mm x 2.5 mm x 0.7 mm |
| Уровень драйвера | 100 µW |
| Артикул | WTL3M85286FO |
| Производитель | WTL International Limited |
| Корпус | QSMD3.2x2.5x0.7 |
| Соотв. RoHS | Да |
| Емкость нагрузки | 12 pF |
| Влажн. хранения | 98% (test condition) |
| Ном. частота | 12.000000 MHz |
| Испытания надежности | Low temp storage -40°C 500h, High temp storage 100°C 500h, High temp humidity 85°C/98% 500h, Thermal shock -55°C to +85°C 100 cycles, Resistance to soldering heat 265°C peak, Drop test 100cm, Vibration 10-500Hz 0.75mm 2h, Shock 1000m/s² 6ms half sine, Fine leak helium <1e-8 atm·cc/sec, Solderability 245°C 2s |
| Шунтирующая емкость | 5.0 pF Max |
| Количество в упаковке | 3000 pcs/reel |
| Допуск частоты | ±30 ppm |
| Сопр. изоляции | 500 MΩ min at DC 100V |
| Пиковая темп. оплавления | 260°C ±5°C (10 sec max) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -20°C to +70°C |
| ЭПС | 80 Ω Max |
| Описание (англ.) | KX – 7 frequency range 12MHz operating temperature -20°...+70°C |
| Frequency stability over temperature | ±50 ppm |
