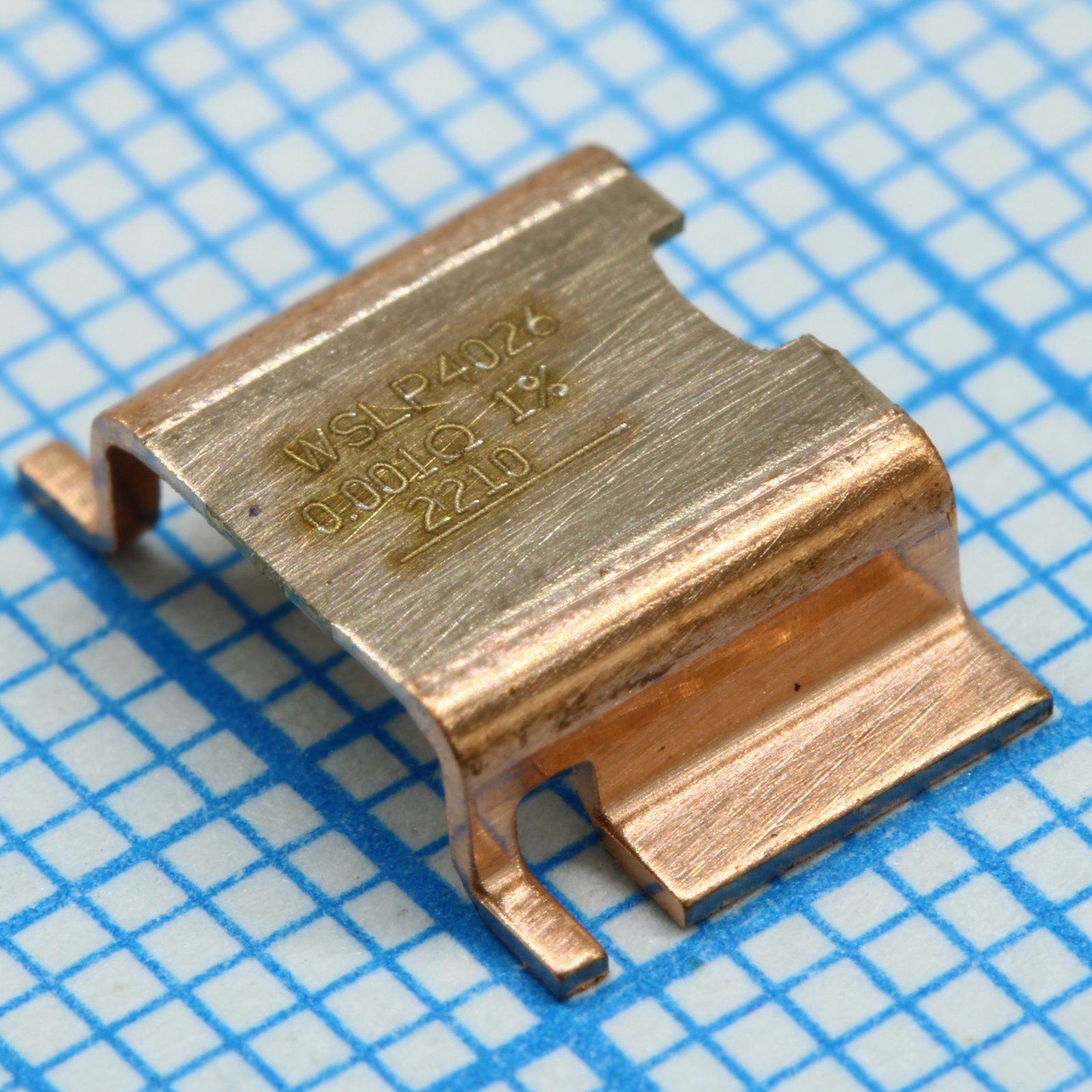

ЧИП-резистор металлополосковый 4026 0.001Ом ±1% 7Вт ±75ppm/°C автомобильного применения лента на катушке
У поставщика
У поставщиков
529 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:529 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 157,02 |
| от 15 | 146,72 |
| от 29 | 138,32 |
| от 58 | 132,07 |
| от 115 | 127,41 |
Описание
Чип-резистор металлополосковый Vishay в корпусе 4026. Сопротивление 0,001 Ом с точностью ±1%, мощность 7 Вт, температурный коэффициент ±75 ppm/°C. Предназначен для применения в автомобильной электронике.
Технические характеристики
| Сопротивление | 0.001 Ohm (1 mOhm) |
| Мощность | 7 Вт |
| Допуск, % | ±1% |
| Корпус | 4026 |
| Монтаж | SMD |
| Макс. рабочее напряжение | (P x R)^1/2 V |
| Серия | WSLP4026 |
| Вес | 420 g/1000 pieces |
| AEC-Q200 | Qualified (rev. D) |
| Особенности | High power to foot print size ratio, All welded construction, Sulfur resistant, Low inductance, Low thermal EMF, AEC-Q200 qualified |
| Упаковка | Tape and reel, lead (Pb)-free |
| Resistance | 1 mOhms |
| Размеры | Ширина: 6.6 + 0.3/-0.2 mm (0.260 + 0.012/-0.008 in); Высота: 2.68 ± 0.2 mm (0.1055 ± 0.008 in); Длина: 10.1 ± 0.2 mm (0.400 ± 0.008 in); Pad width: 2.0 ± 0.15 mm (0.078 ± 0.006 in); Pad length: 0.99 ± 0.15 mm (0.039 ± 0.006 in); Ширина вывода: 0.7 ± 0.1 mm (0.028 ± 0.004 in); Шаг выводов: 5.0 mm (0.198 in); Толщина вывода: 0.4 ± 0.15 mm (0.016 ± 0.002 in) |
| Индуктивность | 0.5 nH to 5 nH |
| Composition | Metal Element |
| Описание | Power Metal Strip Resistor, Very High Power, Low Value, Surface Mount |
| Element tcr | <20 ppm/°C |
| Артикул | WSLP40261L000FEA |
| Thermal emf | <3 µV/°C |
| Применение | Current sensing, Voltage division, Pulse applications |
| Производитель | Vishay Dale |
| Power (Watts) | 7W |
| Component tcr | ±75 ppm/°C |
| Package / Case | Nonstandard |
| Код упаковки | EA |
| Size / Dimension | 0.400" L x 0.260" W (10.16mm x 6.60mm) |
| Element material | Mn-Cu |
| Описание | RES 0.001 OHM 1% 7W NONSTANDARD |
| Performance tests | Вибрация: ±0.5%; Biased humidity: ±0.5%; Mechanical shock: ±0.5%; Operational life: ±1.0%; Влагостойкость: ±0.5%; Термоциклирование: ±0.5%; Электростатический разряд: ±1.0%; High temperature exposure: ±1.0%; Стойкость к теплу пайки: ±0.5% |
| Тепловое сопротивление | 10 °C/W |
| Допуск сопротивления | ±1% |
| Примечание | чип 4026 0.001 1% 7W ±75ppm/°C |
| Height - Seated (Max) | 0.106" (2.70mm) |
| Operating Temperature | -65°C ~ 170°C |
| Solder pad dimensions | A: 5.66 mm (0.223 in); B: 2.67 mm (0.105 in); C: 0.69 mm (0.027 in); D: 0.99 mm (0.039 in); W: 10.74 mm (0.423 in) |
| Number of Terminations | 4 |
| Supplier Device Package | 4026 |
| Temperature Coefficient | ±75ppm/°C |
| Power rating conditions | 70°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -65°C to +170°C |
| Описание (англ.) | Res Metal Strip 4026 0.001 Ohm 1% 7W ±75ppm/C Metal Pad SMD Automotive T/R |
