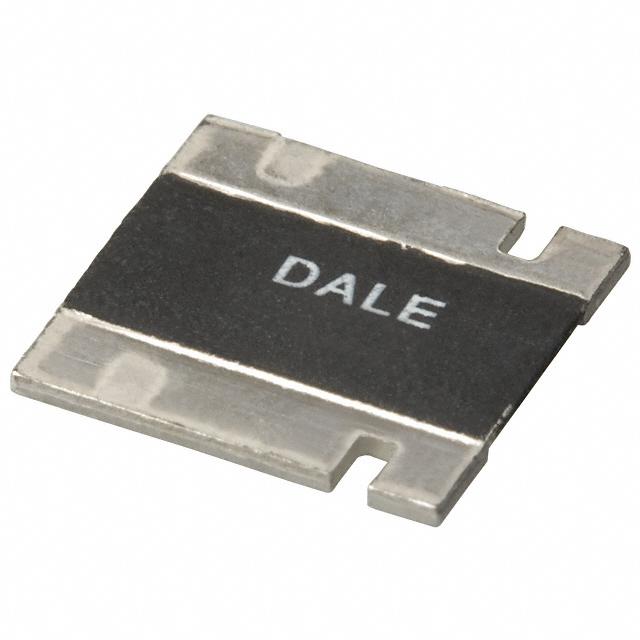

ЧИП-резистор металлический полосковый 3637 0.01Ом ±1% 3Вт -65°С...+170°С
У поставщика
У поставщиков
331 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:331 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,27 |
| от 17 | 77,82 |
| от 33 | 75,89 |
| от 66 | 73,17 |
| от 132 | 69,83 |
Описание
Чип-резистор металлический полосковый от Vishay. Сопротивление 0,01 Ом с точностью 1%, мощность 3 Вт в корпусе 3637. Работает в диапазоне температур от -65 до +170 °C. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 0.01Ohm |
| Допуск | 1 % |
| Корпус | 3637 |
| Монтаж | SMD |
| Макс. рабочее напряжение | (P x R)^1/2 V |
| Рабочая температура | -65°C ~ 170°C |
| Размер | 3637 |
| Модель | WSL3637R0100FEA |
| Серия | WSL3637 |
| Вес | 274.3g/1000 pieces |
| Упаковка | Tape/reel, 16mm embossed plastic, 330mm/13" reel, 4000 pieces/reel |
| Размеры | A: 2.18mm ±0.254mm (0.002Ohm to 0.01Ohm), 3.51mm ±0.254mm (0.001Ohm to 0.0019Ohm); B: 0.813mm ±0.254mm; Ширина: 9.14mm ±0.254mm; Высота: 0.635mm ±0.254mm; Длина: 9.40mm ±0.254mm; Толщина: 1.55mm ±0.254mm |
| Индуктивность | 0.5nH to 5nH |
| Element tcr | <20ppm/°C |
| Thermal emf | <3µV/°C |
| Ном. мощность | 3W at 70°C |
| Квалификация | AEC-Q200 qualified |
| Тип компонента | Power Metal Strip Resistor, 4-Terminal |
| Код упаковки | EA |
| Соотв. RoHS | Да |
| Terminal design | 4-terminal Kelvin connections |
| Диапазон сопротивлений | 0.001Ohm to 0.01Ohm |
| Performance tests | Срок службы под нагрузкой: ±(1.0% + 0.0005Ohm); Вибрация: ±(0.5% + 0.0005Ohm); Solder heat: ±(0.5% + 0.0005Ohm); Bias humidity: ±(0.5% + 0.0005Ohm); Термоудар: ±(0.5% + 0.0005Ohm); Mechanical shock: ±(0.5% + 0.0005Ohm); Влагостойкость: ±(0.5% + 0.0005Ohm); Кратковременная перегрузка: ±(0.5% + 0.0005Ohm); Low temperature storage: ±(0.5% + 0.0005Ohm); High temperature exposure: ±(1.0% + 0.0005Ohm) |
| Frequency response | up to 50MHz |
| Примечание | чип 3637 0.01 1% 3W |
| Solder pad dimensions | A: 2.95mm (0.002Ohm to 0.01Ohm), 4.27mm (0.001Ohm to 0.0019Ohm); B: 9.91mm; C: 1.68mm; D: 0.610mm; L: 4.52mm (0.002Ohm to 0.01Ohm), 1.88mm (0.001Ohm to 0.0019Ohm) |
| Темп. коэф. | ±50ppm/°C (0.003Ohm to 0.010Ohm), ±75ppm/°C (0.001Ohm to 0.0029Ohm) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -65°C to +170°C |
| Описание (англ.) | Res Metal Strip 3637 0.01 Ohm 1% 3W ±50ppm/°C Pad SMD Automotive T/R |
