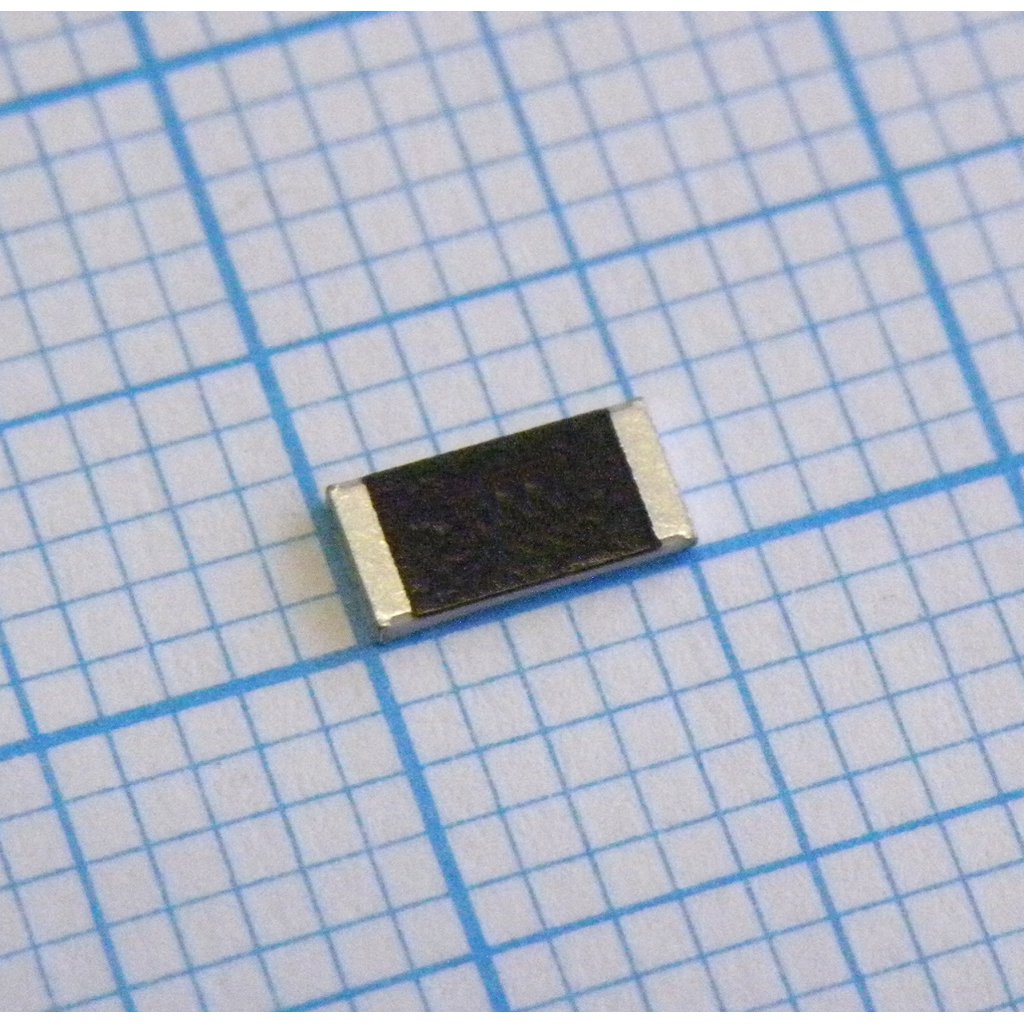

ЧИП-резистор металлический полосковый 2010 0.07Ом ±1% 0.5Вт -55°С...+155°С
У поставщика
У поставщиков
1 767 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 767 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,58 |
| от 16 | 46,36 |
| от 31 | 44,65 |
| от 61 | 42,11 |
| от 121 | 39,05 |
Описание
Чип-резистор металлический полосковый от Vishay в корпусе 2010. Сопротивление 0,07 Ом с точностью ±1%, мощность 0,5 Вт, рабочая температура от -55 до +155 °C. Подходит для цепей с высокими пусковыми токами в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Сопротивление | 0.07Ohm |
| Корпус | 2010 |
| Монтаж | SMD |
| Макс. рабочее напряжение | (P x R)^1/2 |
| Модель | WSL2010 |
| Серия | WSL |
| Вес | 38.9g per 1000 pieces |
| Покрытие | silicone coating with ink print |
| Особенности | All welded construction, Extremely low resistance values (down to 0.0005 Ohm), Sulfur resistance, Very low inductance, Low thermal EMF, AEC-Q200 qualified |
| Упаковка | tape/reel (EA), bulk (EK), tin/lead options |
| Размеры | Ширина: 0.100 +/- 0.010 in (2.54 +/- 0.254 mm); Высота: 0.025 +/- 0.010 in (0.635 +/- 0.254 mm); Длина: 0.200 +/- 0.010 in (5.08 +/- 0.254 mm); Толщина вывода: 0.020 +/- 0.010 in (0.508 +/- 0.254 mm) for 0.007 to 0.5 Ohm; 0.058 +/- 0.010 in (1.47 +/- 0.254 mm) for 0.001 to 0.0069 Ohm |
| Индуктивность | 0.5nH to 5nH |
| Описание | Power Metal Strip Resistor, Low Value, Surface Mount |
| Element tcr | <20ppm/C |
| Encapsulant | high temperature encapsulant: siliconized polyester coating material |
| Артикул | WSL2010R0700FEA |
| Thermal emf | <3uV/C |
| Применение | current sensing, voltage division, pulse applications |
| Конструкция | welded construction (2010, 2512, 2816, 1206); clad construction (0805, 0603) |
| Ном. мощность | 0.5W at 70C |
| Квалификация | AEC-Q200 |
| Снижение мощности | linear derating above 70C to 0W at 170C |
| Соотв. RoHS | Да |
| Element material | solid metal nickel-chrome or manganese-copper alloy |
| Performance tests | Bias humidity: +85C, 85% RH, 10% bias, 1000h, +/-0.5% + 0.0005 Ohm; Термоудар: -55C to +150C, 1000 cycles, 15 min at each extreme, +/-0.5% + 0.0005 Ohm; Mechanical shock: 100g's for 6ms, 5 pulses, +/-0.5%; Кратковременная перегрузка: 5x rated power for 5s, +/-0.5% + 0.0005 Ohm; High temperature exposure: 1000h at +170C, +/-1.0% + 0.0005 Ohm; Low temperature operation: -65C for 24h, +/-0.5% + 0.0005 Ohm |
| Материал клеммы | solid copper, 100% Sn (100 uinch min.) with 100% Ni (20 uinch min.) under layer finish |
| Допуск сопротивления | +/-1% |
| Примечание | чип 2010 0.07 1% 0.5W ±75ppm/°C |
| Solder pad dimensions | A: 0.055 in (1.40 mm) for 0.007 to 0.5 Ohm; 0.093 in (2.36 mm) for 0.001 to 0.0069 Ohm; B: 0.120 in (3.05 mm); L: 0.130 in (3.30 mm) for 0.007 to 0.5 Ohm; 0.055 in (1.40 mm) for 0.001 to 0.0069 Ohm |
| Темп. коэф. | +/-75ppm/C (for 7mOhm to 0.5Ohm) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -65C to +170C |
| Описание (англ.) | Res Metal Strip 2010 0.07 Ohm 1% 0.5W(1/2W) ±75ppm/C Sulfur Resistant Pad SMD Automotive T/R |
