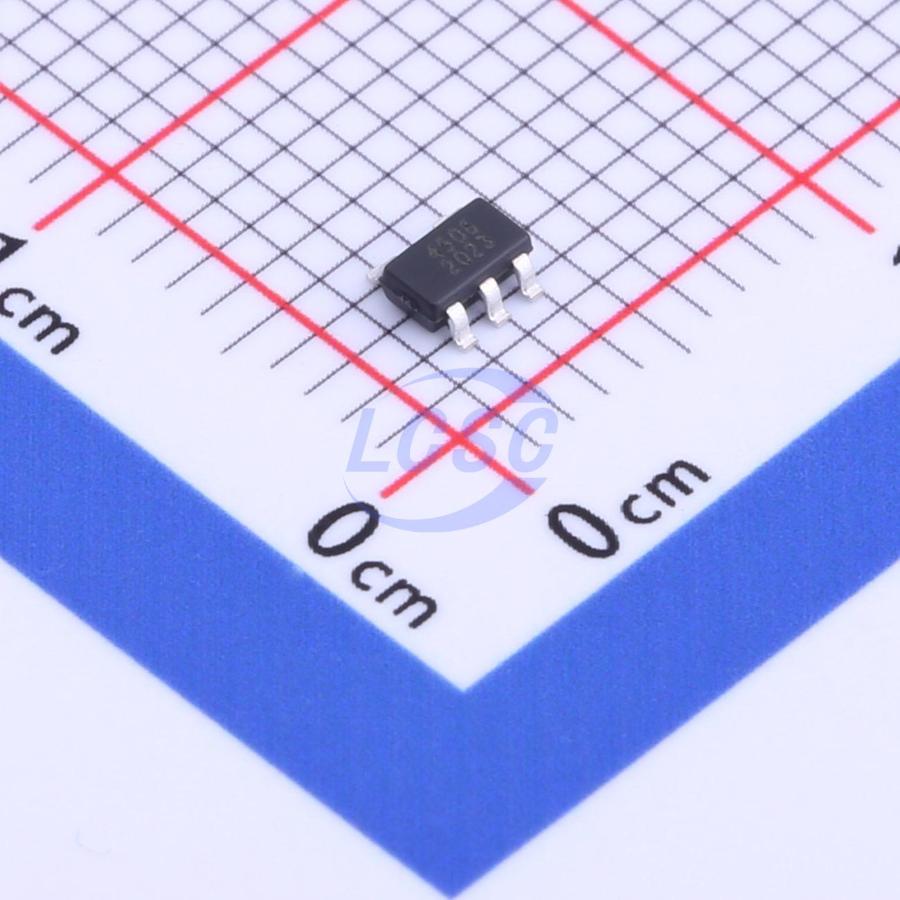

WS4508E-5/TR
У поставщика
ПроизводительWILLSEMI
У поставщиков
50 шт.
Цены поставщиков
Склад 16
В наличии:50 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,55 |
Описание
WS4508E-5/TR от WILLSEMI — это высокоэффективный синхронный понижающий преобразователь постоянного тока. Микросхема предназначена для построения компактных источников питания с низким уровнем собственных шумов. Благодаря встроенным силовым ключам и высокой частоте переключения, она обеспечивает стабильное выходное напряжение при минимальных габаритах обвязки. Решение оптимально для портативной электроники и устройств с батарейным питанием.
Технические характеристики
| Корпус | SOT-23-5L |
| Без свинца | Да |
| Тип монтажа | SMD |
| Shipping | 3000/Reel&Tape |
| Кол-во выводов | 5 |
| Описание | 600mA, Single Li-ion Battery Charger |
| Артикул | WS4508E-5/TR |
| Bat voltage max | 8V |
| Время мягкого пуска | 100us |
| Uvlo hysteresis | 250mV |
| Chgb voltage max | VCC |
| Prog voltage max | VCC |
| Float voltage max | 4.242V |
| Float voltage min | 4.158V |
| Float voltage typ | 4.2V |
| Charge current max | 600mA |
| Макс. напр. пит. | 8V |
| Uvlo threshold max | 4.0V |
| Uvlo threshold min | 3.6V |
| Uvlo threshold typ | 3.8V |
| Junction temp limit | 165C |
| Prog pin voltage max | 1.07V |
| Prog pin voltage min | 0.93V |
| Prog pin voltage typ | 1.00V |
| Battery charge voltage | 4.2V |
| Charge current formula | IBAT = (1/RPROG)*1000 |
| Battery pin current max | 600mA |
| Charge current rprog 2k | 450-550mA |
| Chgb output low current | 5mA |
| Power dissipation note1 | 0.5W |
| Power dissipation note2 | 0.3W |
| Power fet on resistance | 200mOhm |
| Prog pin pullup current | 3uA |
| Макс. темп. хр. | 125C |
| Мин. темп. хр. | -65C |
| Charge current rprog 10k | 80-110mA |
| Макс. темп. перехода | 150C |
| Supply voltage operating | 5V |
| Макс. рабочая темп. | 85C |
| Мин. рабочая темп. | -45C |
| Trickle charge current max | 70mA |
| Trickle charge current min | 20mA |
| Trickle charge current typ | 50mA |
| Auto recharge threshold typ | 4.05V |
| Charge current programmable | up to 600mA |
| Chgb output low voltage max | 0.6V |
| Chgb output low voltage min | 0.3V |
| Lead temperature soldering 10s | 260C |
| Sleep mode battery current max | 1uA |
| Sleep mode battery current typ | 0.05uA |
| Battery drain current low state | 0.5uA |
| Recharge comparator filter time | 2ms |
| Standby mode supply current max | 500uA |
| Standby mode supply current typ | 140uA |
| Manual shutdown threshold rising | 1.3V |
| Shutdown mode supply current max | 90uA |
| Shutdown mode supply current typ | 45uA |
| Standby mode battery current max | -6uA |
| Standby mode battery current min | -2.5uA |
| Auto recharge battery voltage max | 200mV |
| Auto recharge battery voltage min | 100mV |
| Auto recharge battery voltage typ | 150mV |
| Manual shutdown threshold falling | 1.0V |
| Shutdown mode battery current max | 1uA |
| Shutdown mode battery current typ | 0.05uA |
| Trickle charge voltage hysteresis | 100mV |
| Termination comparator filter time | 1ms |
| Trickle charge voltage threshold max | 3.0V |
| Trickle charge voltage threshold min | 2.8V |
| Trickle charge voltage threshold typ | 2.9V |
| Vcc bat lockout threshold low to high | 120mV |
| Charge mode supply current rprog 2k max | 2000uA |
| Charge mode supply current rprog 2k min | 650uA |
| Charge mode supply current rprog 10k max | 2000uA |
| Charge mode supply current rprog 10k min | 240uA |
| Vcc bat lockout threshold high to low max | 50mV |
| Vcc bat lockout threshold high to low min | 5mV |
| Shutdown mode supply current rprog open max | 70uA |
| Shutdown mode supply current rprog open typ | 45uA |
| Thermal resistance junction to ambient note1 | 125C/W |
| Thermal resistance junction to ambient note2 | 415C/W |
