Светодиод для поверхностного монтажа 5050,PLCC6; RGB; 5x5x1,6мм; 12В
У поставщика
ПроизводительWORLDSEMI
У поставщиков
1 947 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 947 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,43 |
| от 176 | 10,05 |
| от 351 | 8,90 |
| от 702 | 8,03 |
| от 2 000 | 7,39 |
Описание

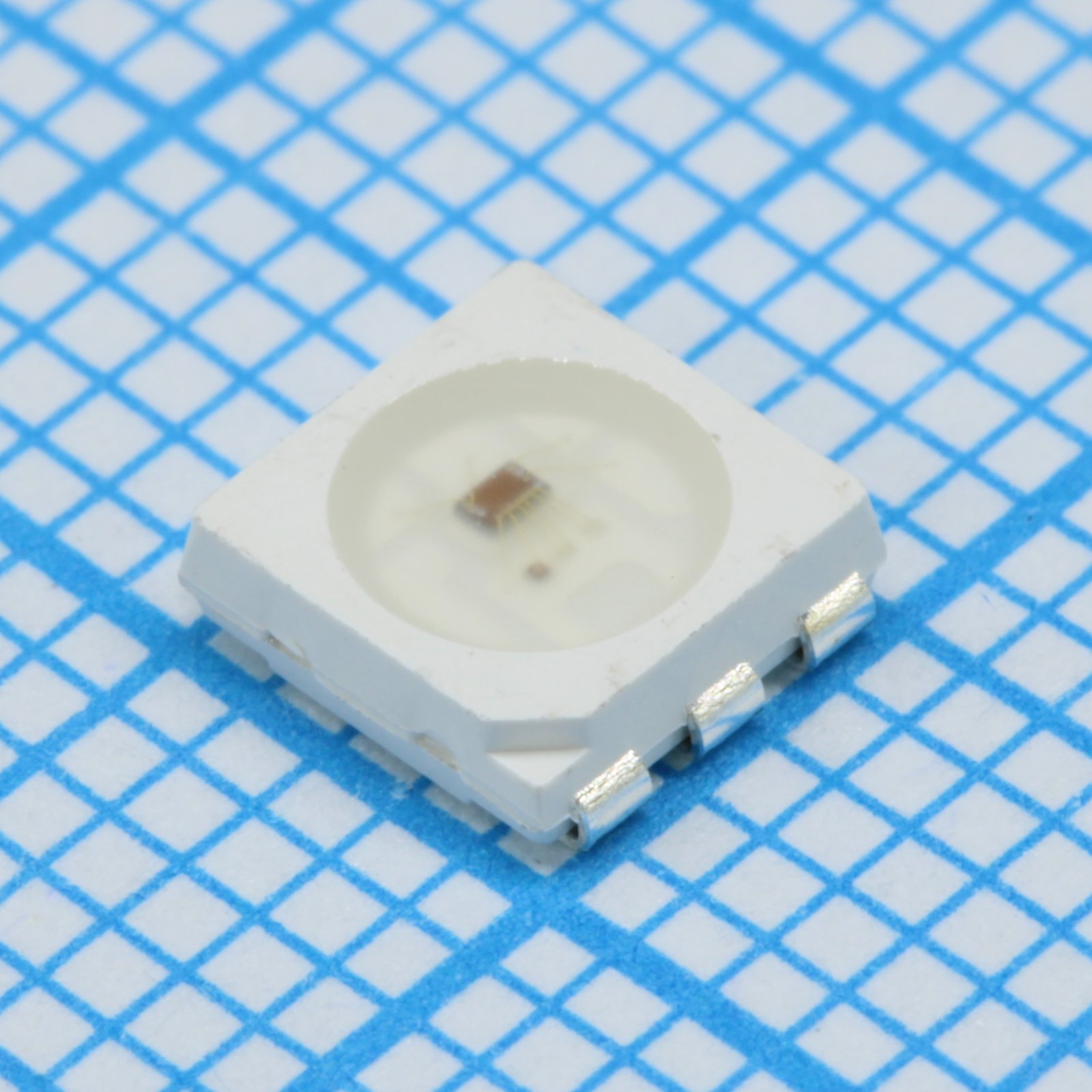

Светодиод WS2815B-V1 от WORLDSEMI — это адресный RGB-светодиод в корпусе 5050 (PLCC6) размером 5x5x1,6 мм. Работает от напряжения 12 В, что обеспечивает стабильное свечение и снижает падение напряжения на длинных линиях. Подходит для создания декоративной подсветки, светодиодных экранов и архитектурного освещения.
Технические характеристики
| Тип монтажа | SMD |
| Скорость передачи данных | 800Kbps |
| Color depth | 24-bit (8-bit per channel) |
| Тип упаковки | 5050 PLCC6 |
| Refresh rate | 4KHz |
| Размеры мм | 5x5x1.6 |
| Pin functions | NC, VDD(12V), DO, DIN1, GND, DIN2 |
| Кол-во выводов | 6 |
| Scan frequency | 2KHz |
| Напряжение питания | 12V (9.5V~13.5V) |
| Signal reshaping | built-in |
| Signal timing ns | RES: >280000; T0H: 220~380; T0L: 900~5000; T1H: 580~840; T1L: 600~5000 |
| Потребляемая мощн. | 0.1~0.18W |
| Ток покоя | <2mA |
| Bidirectional signal | Да |
| Cascading capability | 1024 pixels at 30fps |
| Typical wavelength nm | Red: 623; Blue: 471; Green: 520 |
| Typical brightness mcd | Red: 310; Blue: 190; Green: 800 |
| Низкий уровень логического входа | -0.3V~1.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Logic input high voltage | 2.7V~5.7V |
| Диап. темп. хр. | -40°C~+85°C |
| Диап. раб. темп. | -40°C~+65°C |
| Описание (англ.) | SMD5050-6P LED Addressable, Specialty RoHS |
