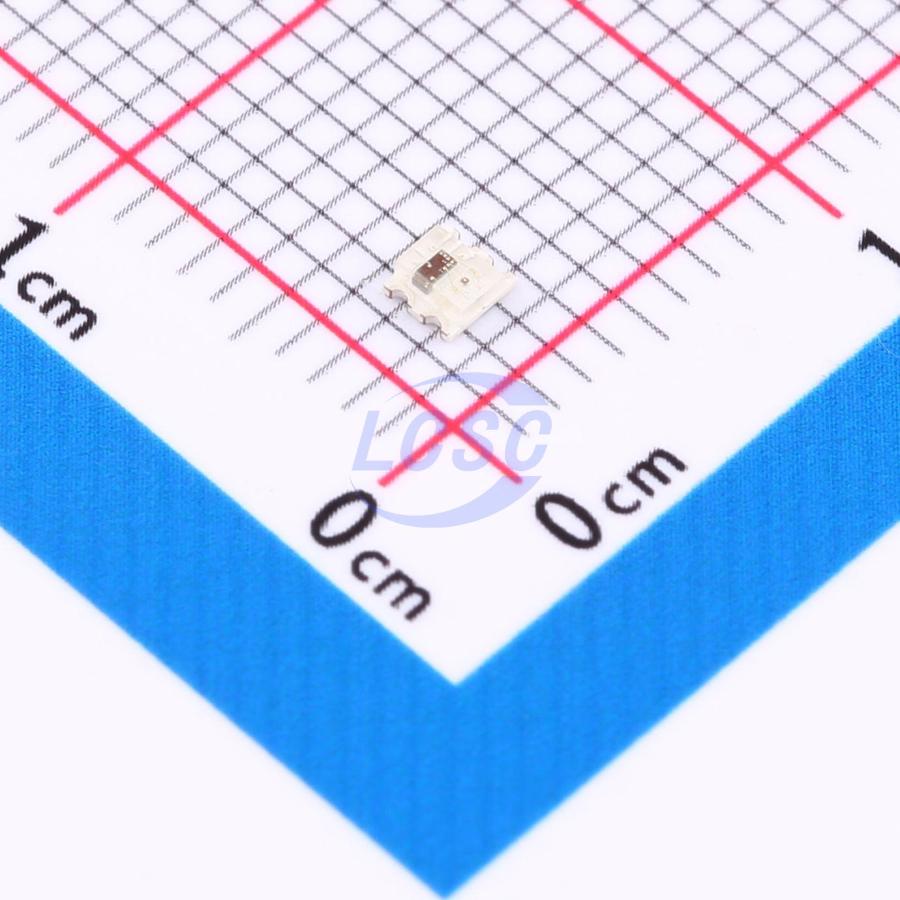

Светодиод SMD 2020 RGB с пиксельной адресацией
У поставщика
ПроизводительWORLDSEMI
У поставщиков
1 289 шт.
Норм. уп.: 4500
Цены поставщиков
Склад 13
В наличии:1 289 шт
Срок поставки: до недели
Норм. уп.: 4500
Минимальная партия: 70 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,06 |
| от 325 | 8,90 |
| от 650 | 7,96 |
| от 1 300 | 7,19 |
| от 2 600 | 6,68 |
Описание
Светодиод SMD 2020 RGB с пиксельной адресацией от WORLDSEMI. Компонент выполнен в компактном корпусе 2020 размером 2x2 мм, поддерживает адресное управление каждым светодиодом. Подходит для создания цветодинамических эффектов в декоративной подсветке, рекламных вывесках и LED-дисплеях.
Технические характеристики
| Корпус | 2020 SMD |
| Тип монтажа | SMD |
| Время спада | max 120µs |
| Tape size | A0 2.20mm, B0 2.40mm, K0 1.01mm, W 8.00mm |
| Led colors | Красный, Зелёный, Синий |
| Reset time | >280µs |
| Timing t0h | 220ns~380ns |
| Timing t0l | 580ns~1µs |
| Timing t1h | 580ns~1µs |
| Timing t1l | 580ns~1µs |
| Color order | GRB |
| Артикул | WS2812C-2020-V1 |
| Производитель | World Semi |
| Размер корпуса | 2020 (2.0mm x 2.0mm) |
| Refresh rate | 30fps with cascade number not less than 1024 pixels |
| Корпус | 2020 |
| Вх. ток | ±1µA |
| Количество в катушке | 4500 PCS/Reel |
| Тип компонента | Intelligent control LED integrated light source, addressable RGB LED |
| Scan frequency | 2KHz |
| Wavelength red | 620nm min, 623nm typ, 630nm max at 5mA |
| Wavelength blue | 464nm min, 467nm typ, 470nm max at 5mA |
| Color resolution | 256 brightness per primary color, 16777216 colors |
| Wavelength green | 520nm min, 525nm typ, 530nm max at 5mA |
| Вх. емкость | max 15pF |
| Ток покоя | <0.5mA |
| Data transfer rate | 800Kbps |
| Logic input voltage | -0.3V~VDD+0.7V |
| Reflow preheat time | 60~120s |
| Темп. хранения | -40°C~+105°C |
| Power supply voltage | 3.7V~5.3V |
| Reflow preheat slope | 1~4°C/s |
| Vdd filter capacitor | 100nF |
| Раб. температура | -25°C~+85°C |
| Communication protocol | Single NZR mode |
| Luminous intensity red | 100mcd min, 130mcd typ, 150mcd max at 5mA |
| Cascade number at 30fps | >=1024 pixels |
| Low level input voltage | -0.3V~0.7V |
| Luminous intensity blue | 45mcd min, 60mcd typ, 75mcd max at 5mA |
| Transmission delay time | max 300ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High level input voltage | 2.7V~VDD+0.7V |
| Luminous intensity green | 250mcd min, 320mcd typ, 400mcd max at 5mA |
| Shelf life after opening | 24 hours at ≤30°C/60%RH |
| Reflow soldering standard | JEDEC J-STD-020C |
| Dehumidification condition | 75°C/>24H |
| Уровень чувствительности к влаге | Level 5a |
| Описание (англ.) | SMD,2x2mm LED Addressable, Specialty RoHS |
| Operating current per channel | 5mA |
| Reflow constant temperature time | 60~120s |
| Reflow constant temperature slope | 0~3°C/s |
| Maximum signal transmission distance between points | 5m |
