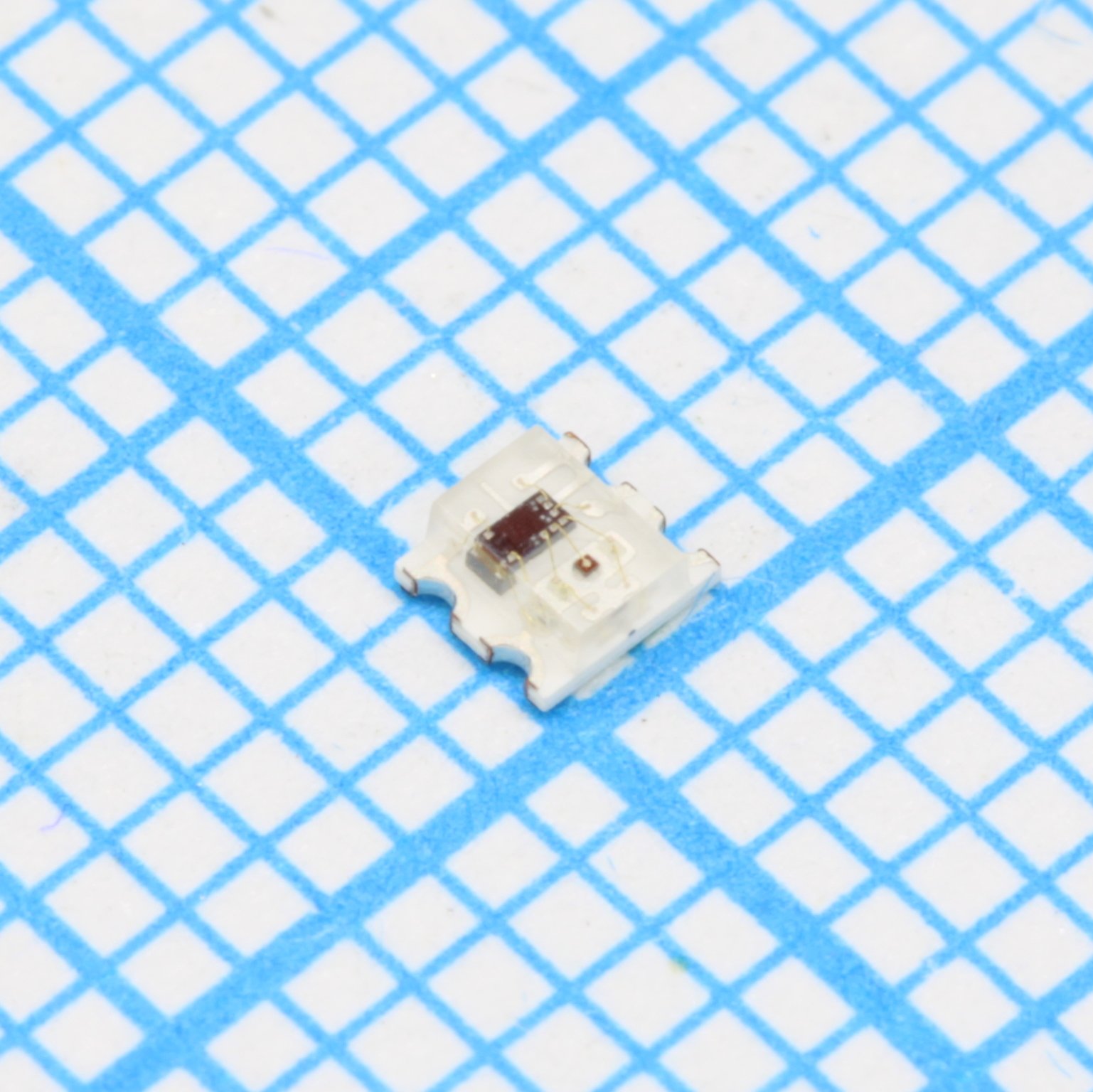

Светодиод SMD 2020 RGB с пиксельной адресацией
У поставщика
ПроизводительWORLDSEMI
У поставщиков
8 510 шт.
Норм. уп.: 4500
Цены поставщиков
Склад 13
В наличии:8 510 шт
Срок поставки: до недели
Норм. уп.: 4500
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,14 |
| от 177 | 10,68 |
| от 353 | 9,45 |
| от 705 | 8,52 |
| от 1 409 | 7,85 |
Описание
Светодиод WS2812B-2020 от WORLDSEMI — это миниатюрный SMD-компонент RGB с пиксельной адресацией в корпусе 2020 (2,2x2 мм). Каждый светодиод имеет встроенный контроллер, что позволяет управлять цветом и яркостью индивидуально. Поставляется на ленте в катушке (Tape and Reel). Подходит для создания декоративной подсветки, светодиодных экранов и эффектов в бытовой электронике.
Технические характеристики
| Корпус | 2020 SMD |
| Тип монтажа | SMD |
| Время спада | 120µs max (CL=300pF, OUTR/OUTG/OUTB) |
| Упаковка | Tape and reel, 4500pcs/reel |
| Color depth | 24-bit, 256 brightness levels per channel, 16777216 colors |
| Описание | Intelligent control LED integrated light source, addressable RGB SMD LED |
| Размер корпуса | 2.0mm x 2.0mm (2020) |
| Refresh rate | 30fps at not less than 1024 cascaded pixels |
| Корпус | 2020 |
| Channel count | 3 (R, G, B) |
| Data protocol | Single NZR communication mode, GRB data order |
| Вх. ток | ±1µA |
| Cascade number | >=1024 pixels at 30fps refresh rate |
| Название компонента | WS2812B-2020 |
| Scan frequency | 2KHz |
| Напряжение питания | 3.7V~5.3V |
| Wavelength red | 620~630 nm (typ 622.6 nm at 12mA) |
| Wavelength blue | 465~475 nm (typ 470.4 nm at 12mA) |
| Оплавление пайки | JEDEC J-STD-020C lead-free compatible |
| Wavelength green | 515~525 nm (typ 515.6 nm at 12mA) |
| Вх. емкость | 15pF max |
| Ток покоя | <0.6mA |
| Data transfer rate | 800Kbps |
| Logic input voltage | VDD-0.3V to VDD+0.7V |
| Data low time 0 code | 580ns~1µs |
| Data low time 1 code | 580ns~1µs |
| Reset frame low time | >280µs |
| Data high time 0 code | 220ns~380ns |
| Data high time 1 code | 580ns~1µs |
| Built in reset circuit | Да |
| Luminous intensity red | 150~250 mcd (typ 200 mcd at 12mA) |
| Luminous intensity blue | 100~200 mcd (typ 160 mcd at 12mA) |
| Transmission delay time | 300ns max (DIN→DOUT, CL=15pF, RL=10KΩ) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Luminous intensity green | 500~700 mcd (typ 600 mcd at 12mA) |
| Built in signal reshaping | Да |
| Диап. темп. хр. | -40°C to +105°C |
| Уровень чувствительности к влаге | Level 5a |
| Диап. раб. темп. | -25°C to +85°C |
| External components required | none (no filter capacitors needed) |
| Описание (англ.) | SMD,2.2x2mm LED Addressable, Specialty RoHS |
| Operating current per channel | 12mA |
| Max signal transmission distance | 3m without additional circuit |
| Reverse power connection protection | Да |
