Преобразователь DC/DC мощность, Вт: 3 вход 24(18-36)В выход 5В изоляция: 1500В, 32.00*20.00*10.80мм
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
658 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт631,89 ₽
дешевле всех
Сумма631,89 ₽
В наличии651 шт
юрлицам и ИП
от 7 — 610,22 ₽ (−3%)
Склад 13срок до недели
Цена за шт733,92 ₽
Сумма733,92 ₽
+ доплата 490,00 ₽
В наличии7 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 696,00 ₽ (−5%)
1 шт · Склад 39 · 631,89 ₽
Описание

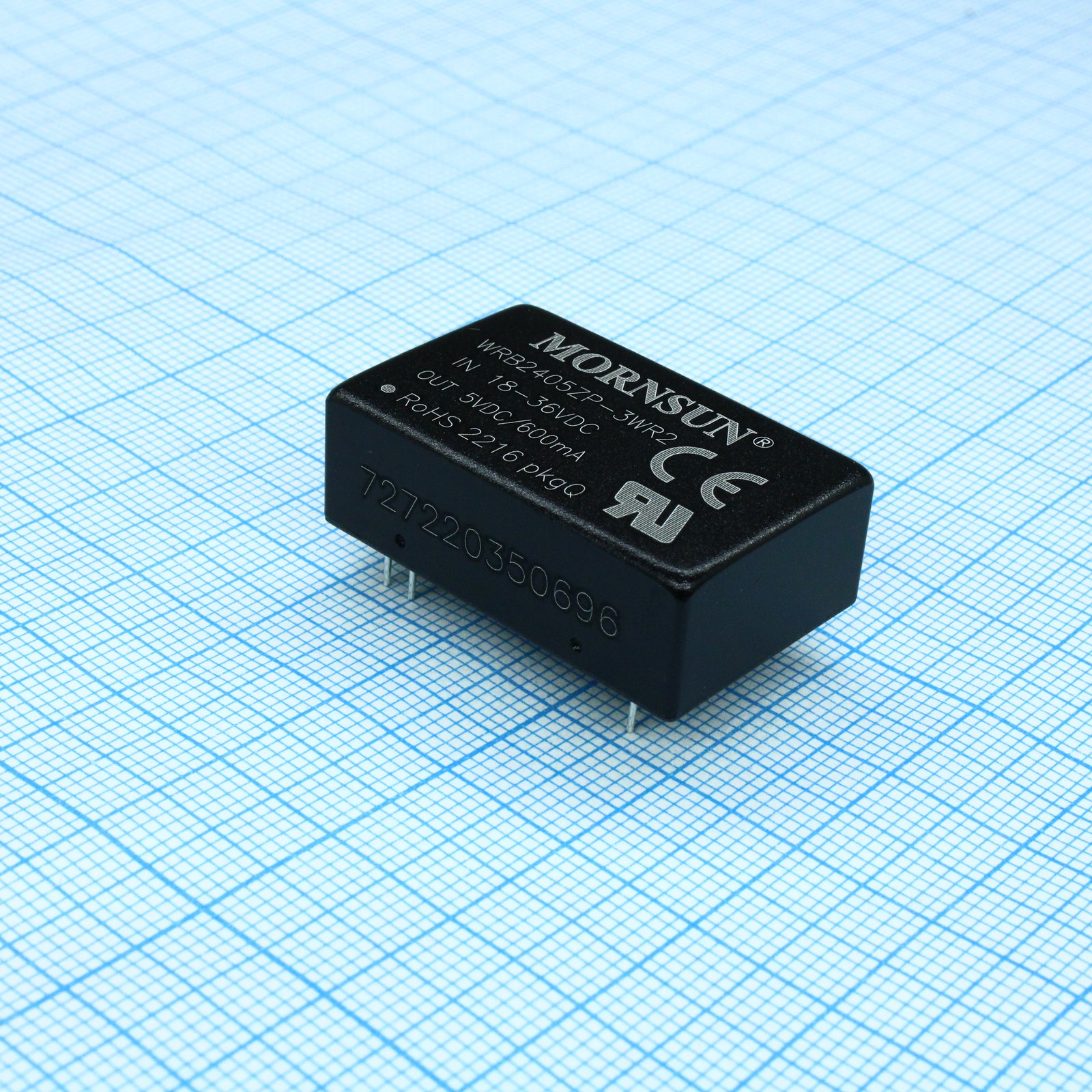

MORNSUN WRB2405ZP-3WR2 — это изолированный DC/DC-преобразователь мощностью 3 Вт. Устройство работает при входном напряжении 18–36 В и выдаёт стабильные 5 В с током до 600 мА, гальваническая изоляция составляет 1500 В. Компактный корпус 32×20×10,8 мм подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000 khours |
| Мощность, Вт | 3 |
| Вес | 14g |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 32.00x20.00x10.80mm |
| Вх. фильтр | Pi filter |
| Тип корпуса | DIP |
| Стандарты ЭМС | CISPR32/EN55032 Class A (bare component), Class B with external circuit |
| Стандарты помехоустойчивости | IEC/EN61000-4-2 (ESD), IEC/EN61000-4-3 (RS), IEC/EN61000-4-4 (EFT), IEC/EN61000-4-5 (Surge), IEC/EN61000-4-6 (CS), IEC/EN61000-4-29 (Voltage dips) |
| Сертификаты | UL60950, EN62368, CE |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 79% |
| Тип. КПД | 81% |
| Вых. напряжение | 5V |
| Макс. пульс. шум | 80mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50V |
| Макс. вых. ток | 600mA |
| Мин. выходной ток | 30mA |
| Макс. емк. нагр. | 4700µF |
| Диап. вх. напр. | 18-36V |
| Макс. регулировка нагрузки | ±0.5% |
| Типовая регулировка нагрузки | ±0.2% |
| Частота перекл. | 200kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. напряжение запуска | 18V |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±1% |
| Нагрев корпуса | 25°C |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 120pF |
| Макс. линейная регул. | ±0.5% |
| Линейная регулировка тип. | ±0.2% |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 20mA |
| Типовой входной ток без нагрузки | 15mA |
| Температура пайки штыря | 300°C |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 165mA |
| Типовой входной ток при полной нагрузке | 152mA |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. температурный коэффициент | ±0.03%/°C |
| Темп. коэфф. тип. | ±0.02%/°C |
| Макс. время восст. | 2ms |
| Тип. время восст. перех. | 0.5ms |
| Отраж. пульс. ток тип. | 30mA |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 5V 600mA 9V~18V Input |
| Отклонение переходной характеристики макс. | ±5% |
| Тип. отклонение перех. отклика | ±2% |
| No load output voltage accuracy max | ±5% |
| No load output voltage accuracy typ | ±1.5% |
