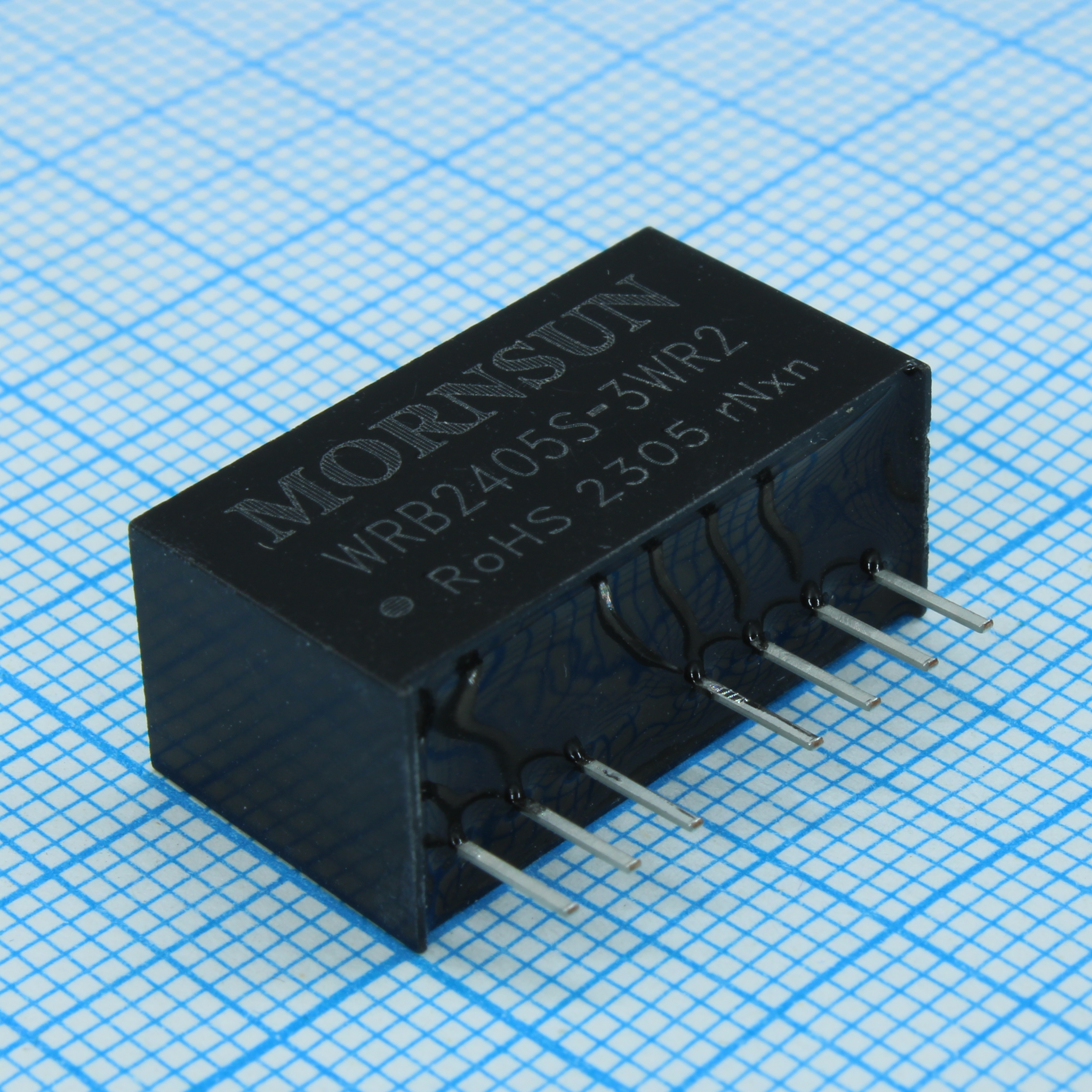

DC-DC преобразователь WRB2405S-3WR2 / 18...36В , 5В, 0.6А, 3Вт, SIP87
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
2 038 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт506,88 ₽
Сумма506,88 ₽
В наличии2 019 шт
юрлицам и ИП
от 8 — 488,16 ₽ (−4%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии19 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 499,48 ₽
1 шт · Склад 39 · 506,88 ₽
Описание
DC-DC преобразователь MORNSUN серии WRB2405S-3WR2 обеспечивает гальваническую развязку и стабилизированное выходное напряжение. Модель рассчитана на широкий диапазон входного напряжения 18…36 В и выдаёт 5 В при токе до 0.6 А (мощность 3 Вт). Компонент выполнен в компактном корпусе SIP87, что упрощает монтаж на печатную плату. Преобразователь предназначен для питания чувствительной электроники в промышленных и телекоммуникационных системах.
Технические характеристики
| MTBF | 1000k hours min (MIL-HDBK-217F @25°C) |
| RoHS | Да |
| Мощность, Вт | 3 |
| Серия | WRA_S-3WR2 & WRB_S-3WR2 |
| Вес | 4.5g typ |
| Тип | DC-DC преобразователь |
| Корпус | SIP-8 |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 22.00×9.50×12.00mm |
| Описание | 3W isolated DC/DC converter, wide 2:1 input, regulated single output |
| Артикул | WRB2405S-3WR2 |
| Вх. фильтр | Capacitor filter |
| Пульсации и шум | 40mVp-p typ, 75mVp-p max |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant |
| Сертификация | EN62368-1, BS EN62368-1, Meets EN60950 |
| ЭМС излучение | CE/RE CISPR32/EN55032 CLASSB |
| Дистанционное вкл/выкл | Ctrl pin open (high resistance) = on; Ctrl pin pulled high (5-10mA typ into Ctrl) = off |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 79% |
| Тип. КПД | 81% |
| Вых. напряжение | 5VDC |
| Помехоустойчивость CS | IEC/EN61000-4-6 3Vr.m.s perf. CriteriaA |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m perf. CriteriaA |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2kV perf. CriteriaB |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±4kV perf. CriteriaB |
| Влажн. хранения | 95%RH max non-condensing |
| Точность напряжения | ±1% typ, ±3% max |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50VDC |
| Устойчивость к импульсам | IEC/EN61000-4-5 line to line ±2kV perf. CriteriaB |
| Макс. вых. ток | 600mA |
| Мин. выходной ток | 30mA |
| Диап. вх. напр. | 18-36VDC |
| Макс. емк. нагрузка | 2200µF |
| Темп. хранения | -55°C to +125°C |
| Основная нагрузочная регулировка | ±0.6% typ, ±1% max |
| Макс. напряжение запуска | 18VDC |
| Напряжение, В | 24 В |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 120pF |
| Раб. температура | -40°C to +85°C |
| Линейная стабилизация основного канала | ±0.2% typ, ±0.5% max |
| Типовая частота переключения | 250kHz |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 0.5ms typ, 3ms max |
| Защита от КЗ | Continuous, self-recovery |
| Switching frequency mode | PFM |
| Устойчивость к провалам напряжения | IEC/EN61000-4-29 0%, 70% perf. CriteriaB |
| Типовой входной ток без нагрузки | 20mA |
| Температура пайки штыря | +300°C max (1.5mm from case, 10s) |
| Макс. входной ток при полной нагрузке | 163mA |
| Типовой входной ток при полной нагрузке | 154mA |
| Отраж. пульс. ток тип. | 55mA |
| Отклонение переходной характеристики | ±2.5% typ, ±5% max |
