Преобразователь DC/DC мощность, Вт: 1 вход 24(18-36)В выход 5В изоляция: 1500В, 22.0*9.5*12.0мм
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 738 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт389,34 ₽
дешевле всех
Сумма778,68 ₽
В наличии1 495 шт
от 2 штюрлицам и ИП
от 11 — 373,58 ₽ (−4%)
Склад 13срок до недели
Цена за шт452,86 ₽
Сумма905,72 ₽
+ доплата 490,00 ₽
В наличии243 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 427,88 ₽ (−6%)
2 шт · Склад 39 · 778,68 ₽
Описание

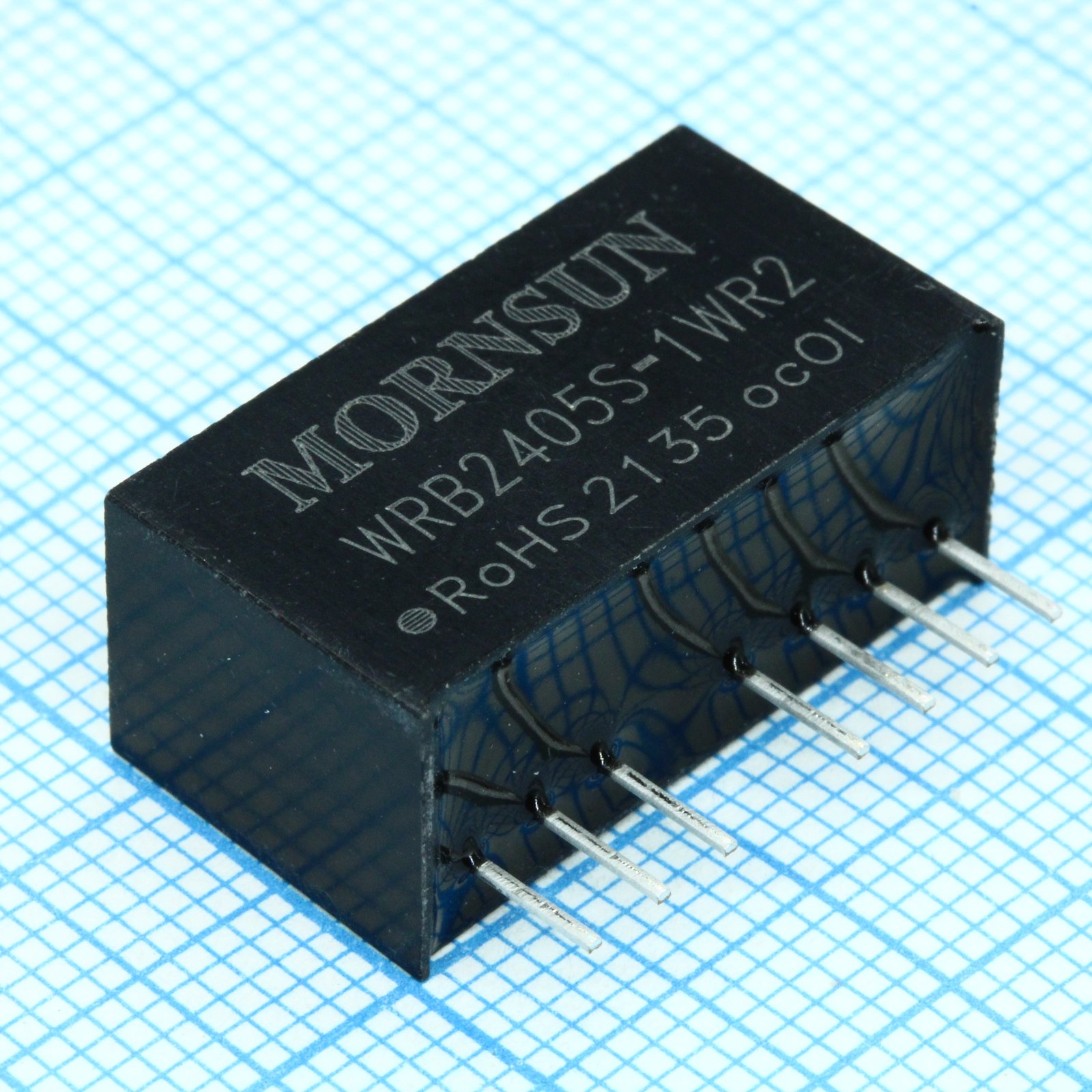

MORNSUN WRB2405S-1WR2 — это изолированный DC/DC преобразователь мощностью 1 Вт. Устройство работает от входного напряжения 18–36 В и выдаёт стабильные 5 В при токе до 200 мА, с гальванической развязкой 1500 В. Компактный корпус 22×9,5×12 мм подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| CS | IEC/EN61000-4-6 3Vr.m.s perf. Criteria A |
| RS | IEC/EN61000-4-3 10 В/м, критерий качества A |
| EFT | IEC/EN61000-4-4 ±2 кВ, критерий качества B |
| ЭСР | IEC/EN61000-4-2 контакт ±4 кВ, критерий качества B |
| Тип | Isolated Module |
| MTBF | 1000Khours |
| RoHS | Да |
| Импульс | IEC/EN61000-4-5 между линиями ±2кВ, критерий качества B |
| ЭМИ (CE) | CISPR32/EN55032 CLASSB |
| ЭМИ (RE) | CISPR32/EN55032 CLASSB |
| Серия | WRA_S-1WR2 & WRB_S-1WR2 |
| Вес | 4.5g |
| Корпус | SIP-8 |
| Особенности | Remote On/Off |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| КПД, % | 77% |
| Размеры | 22.00×9.50×12.00mm |
| Описание | 1W isolated DC/DC converter in SIP package |
| Тип выхода | single |
| Артикул | WRB2405S-1WR2 |
| Применение | ITE (Commercial) |
| Вх. фильтр | filter capacitor |
| Вых. мощность | 1W |
| Провалы напряжения | IEC/EN61000-4-29 0%, 70% perf. Criteria B |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1 W |
| Материал корпуса | black flame-retardant and heat-resistant plastic |
| Сертификация | CE, EN62368 |
| Дистанционное вкл/выкл | Да |
| Корпус | 8-SIP Module, 7 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 75% |
| Тип. КПД | 77% |
| Напряжение, В | 5 |
| Орган сертификации | CE |
| Номер стандарта | 62368-1 |
| Рег. нагрузки | ±0.4% typ, ±0.75% max |
| Размеры | 0.87" L x 0.37" W x 0.47" H (22.0mm x 9.5mm x 12.0mm) |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 75mVp-p |
| Влажн. хранения | 95%RH max, non-condensing |
| Описание | ISOLATED MODULE DC DC CONVERTER |
| Число выходов | 1 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.2% typ, ±0.5% max |
| Макс. импульсное напряжение | 50VDC |
| Напряжение выхода 1 | 5V |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 10mA |
| Напряжение изоляции | 1.5 kV |
| Макс. емк. нагр. | 2200µF |
| Диап. вх. напр. | 18-36VDC |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 200kHz |
| Макс. напряжение запуска, В | 18VDC |
| Рабочая температура | -40°C ~ 85°C |
| Входное напряжение (Макс.) | 36V |
| Мин. входное напряжение | 18V |
| Ном. вх. напр. | 24VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 120pF |
| Раб. температура | -40°C to +85°C |
| Выходной ток, макс. | 200mA |
| Точность выходного напряжения | ±1% typ, ±3% max |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 0.5ms typ, 2ms max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток х.х. | 10mA |
| Типовой входной ток без нагрузки | 6mA |
| Температура пайки штыря | +300°C max, 1.5mm from case for 10s |
| Макс. входной ток при полной нагрузке | 57mA |
| Типовой входной ток при полной нагрузке | 55mA |
| Отраж. пульс. ток тип. | 55mA |
| Отклонение переходной характеристики | ±2.5% typ, ±5% max |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 5V 200mA 18V~36V Input |
| No load output voltage accuracy | ±1.5% typ, ±5% max |
