Преобразователь DC/DC мощность, Вт: 3 вход 12(9...18)В выход 12В/250мА изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
34 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт534,21 ₽
Сумма534,21 ₽
+ доплата 490,00 ₽
В наличии34 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 5 — 505,41 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 534,21 ₽. До заказа без доплаты не хватает 16 765,79 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 534,21 ₽
Описание

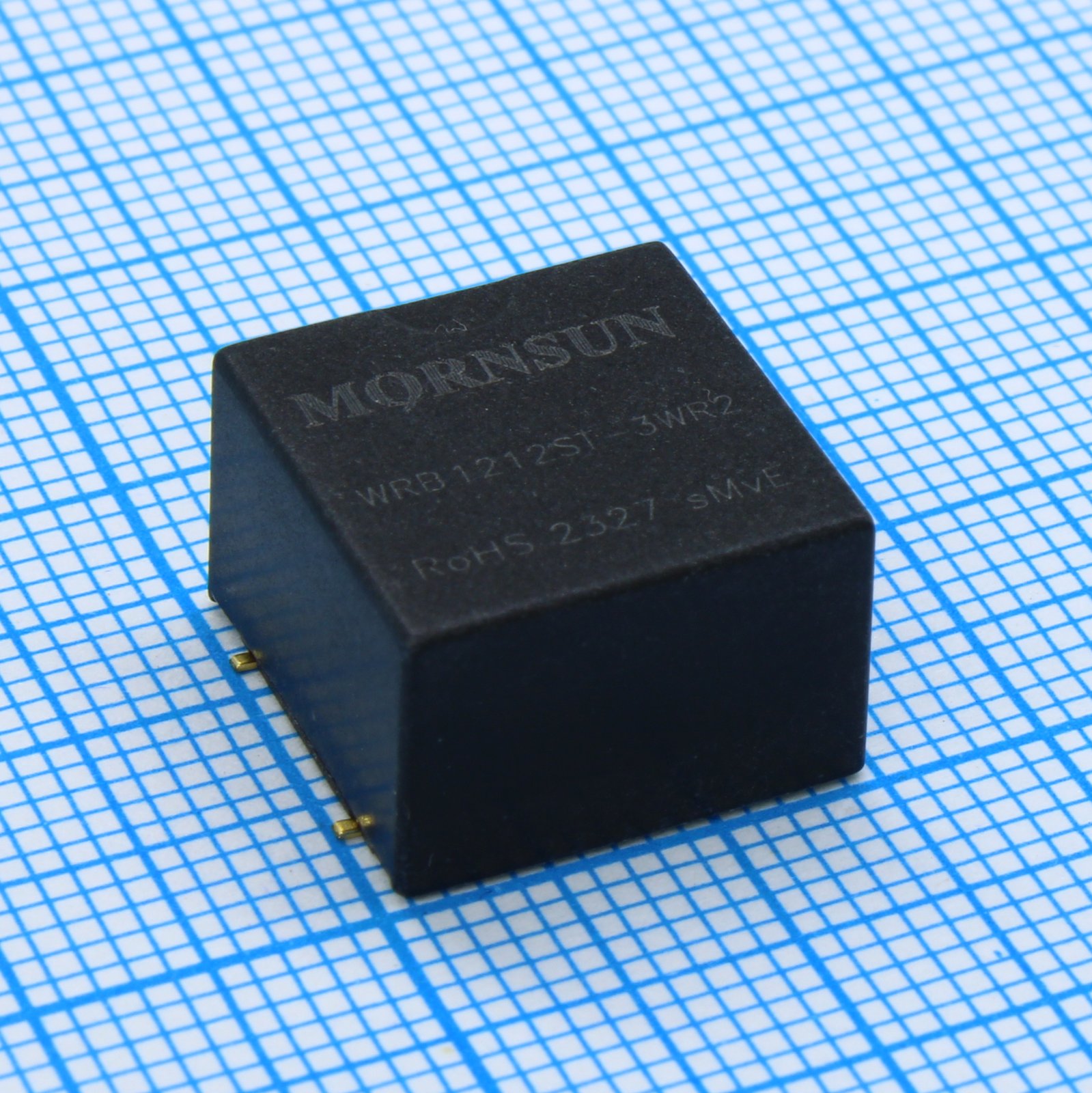

DC/DC-преобразователь MORNSUN WRB1212ST-3WR2 мощностью 3 Вт обеспечивает стабильное выходное напряжение 12 В при токе до 250 мА. Работает от входного напряжения 9–18 В с гальванической изоляцией 1500 В. Компонент поставляется в корпусе для монтажа в тубу. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000 Khours (MIL-HDBK-217F @25℃) |
| RoHS | Да |
| Мощность, Вт | 3 |
| Вес | 2.2g typ |
| Корпус | DIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 15.00×14.00×9.10mm |
| КПД | 80% typ, 82% max |
| Описание | Isolated DC-DC converter |
| Артикул | WRB1212ST-3WR2 |
| Вх. фильтр | Capacitance filter |
| Минимальная нагрузка | 5% of nominal load |
| Пульсации и шум | 50мВп-п тип, 100мВп-п макс |
| Материал корпуса | Black flame-retardant and heat-resistant plastic |
| Сертификация | CE, EN62368, UL62368 |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Импульсное напряжение | 25VDC (1 sec max) |
| Метод охлаждения | свободная воздушная конвекция |
| Вых. ток | 250mA max, 13mA min |
| Напряжение, В | 12 |
| Помехоустойчивость CS | IEC/EN61000-4-6 3Vr.m.s perf. Criteria A |
| Помехоустойчивость RS | IEC/EN61000-4-3 10 В/м, критерий качества A |
| Рег. нагрузки | ±0.5% typ, ±1% max |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2 кВ, критерий качества B |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±6KV perf. Criteria B |
| Напряжение запуска | 9VDC max |
| Влажн. хранения | 95% RH max non-condensing |
| Описание | DC/DC Converters - Through Hole 9-18Vin 12Vout 250mA 3W Iso DIP |
| Напр. изоляции | 1500VDC (1 minute) |
| Линейная регулировка | ±0.2% typ, ±0.5% max |
| Устойчивость к импульсам | IEC/EN61000-4-5 между линиями ±2кВ, критерий качества B |
| Диап. вх. напр. | 9-18VDC |
| Макс. емк. нагрузка | 680µF |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 300KHz typ (PFM mode) |
| Входной ток без нагрузки | 30mA typ, 50mA max |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Емк. изоляции | 100pF typ at 100KHz/0.1V |
| Раб. температура | -40℃ to +85℃ |
| Входной ток при полной нагрузке | 314mA typ, 338mA max |
| Точность выходного напряжения | ±1% typ, ±3% max |
| Темп. коэф. | ±0.03%/℃ max |
| Время восстановления после переходного процесса | 1ms typ, 3ms max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Температура оплавления | Peak ≤245℃, duration ≤60s over 217℃ |
| Отклонение переходной характеристики | ±2.5% typ, ±5% max |
| No load output voltage accuracy | ±1.5% typ, ±5% max |
| Темп. пайки выводов | +300℃ max (10 seconds) |
| Ток, А | 0,25 |
