Преобразователь DC/DC мощность, Вт: 3 вход 12(9-18)В выход 24В изоляция: 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
549 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт501,78 ₽
дешевле всех
Сумма501,78 ₽
В наличии489 шт
юрлицам и ИП
от 8 — 483,18 ₽ (−4%)
Склад 13срок до недели
Цена за шт583,30 ₽
Сумма583,30 ₽
+ доплата 490,00 ₽
В наличии60 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 552,23 ₽ (−5%)
1 шт · Склад 39 · 501,78 ₽
Описание

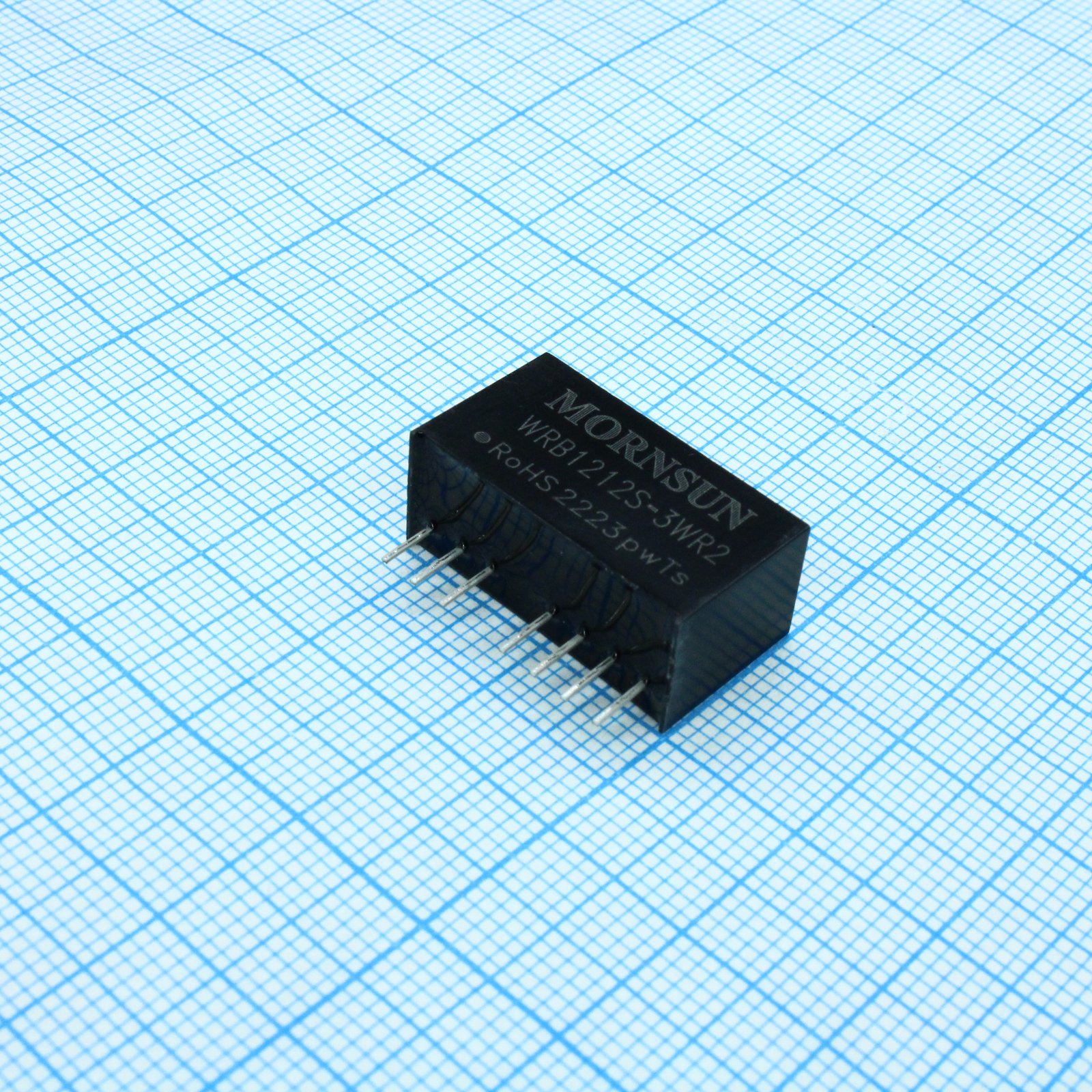

MORNSUN WRB1212S-3WR2 — это изолированный DC/DC преобразователь мощностью 3 Вт. Устройство работает при входном напряжении 9–18 В и выдаёт стабильные 12 В при токе до 250 мА, с гальванической развязкой 1500 В. Компактный модуль подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000k hours |
| ЭМС, устойчивость к кондуктивным помехам | IEC/EN61000-4-6 3Vr.m.s perf.CriteriaA |
| ЭМС, устойчивость к излучаемым помехам | IEC/EN61000-4-3 10V/m perf.CriteriaA |
| Серия | WRA_S-3WR2 & WRB_S-3WR2 |
| Вес | 4.5g |
| Emc eft | IEC/EN61000-4-4 ±2kV perf.CriteriaB |
| ЭМС: электростатический разряд | IEC/EN61000-4-2 Contact±4kV perf.CriteriaB |
| Корпус | SIP-8 |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| ЭМС всплеск | IEC/EN61000-4-5 line to line±2kV perf.CriteriaB |
| Размеры | 22.00×9.50×12.00mm |
| Описание | 3W isolated DC/DC converter, wide 2:1 input voltage range, regulated single output |
| Артикул | WRB1212S-3WR2 |
| Вх. фильтр | capacitor filter |
| Вых. мощность | 3W |
| Пульсации и шум | 70mVp-p typ, 100mVp-p max |
| Материал корпуса | black plastic, flame-retardant and heat-resistant |
| Сертификация | EN62368-1, BSEN62368-1, EN60950, RoHS |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Дистанционное вкл/выкл | Да |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 80% |
| Тип. КПД | 82% |
| Вых. напряжение | 12VDC |
| ЭМС: провалы напряжения | IEC/EN61000-4-29 0%,70% perf.CriteriaB |
| Влажн. хранения | 95%RH max |
| Точность напряжения | ±1% typ, ±3% max |
| Описание | DC/DC Converters - Through Hole 3W DC/DC Converter isolated, regulated in a PCB Mount Plastic Case |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 25VDC |
| Макс. вых. ток | 250mA |
| Мин. выходной ток | 13mA |
| Диап. вх. напр. | 9-18VDC |
| Макс. емк. нагрузка | 680µF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 250kHz |
| Сопр. изоляции | 1000MΩ |
| Основная нагрузочная регулировка | ±0.6% typ, ±1% max |
| Сторона нагр. рег. | ±3% max |
| Макс. напряжение запуска | 9VDC |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 120pF |
| Раб. температура | -40°C to +85°C |
| Линейная стабилизация основного канала | ±0.2% typ, ±0.5% max |
| Линейное регулирование сторона | ±2% макс |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 0.5ms typ, 3ms max |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 20mA |
| Защита от КЗ | continuous, self-recovery |
| Макс. ток х.х. | 40mA |
| Типовой входной ток без нагрузки | 30mA |
| Температура пайки штыря | +300°C max |
| Макс. входной ток при полной нагрузке | 338mA |
| Типовой входной ток при полной нагрузке | 314mA |
| Отклонение переходной характеристики | ±2.5% typ, ±5% max |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 12V 250mA 9V~18V Input |
| Мощность, Вт | 3 |
| Тип | DC-DC преобразователь |
