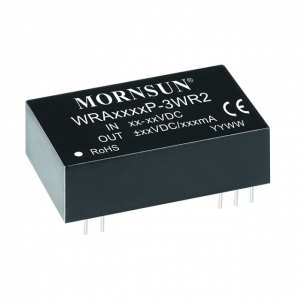

Преобразователь DC/DC 3 Вт, вход 24(18-36) VDC, c 2 выходами, DIP на плату
У поставщика
ПроизводительMORNSUN
КатегорияИсточники питания
У поставщиков
144 шт.
Норм. уп.: 15
Цены поставщиков
Склад 39
В наличии:144 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 363,95 |
Описание
WRA2412P-3WR2 — это изолированный DC/DC-преобразователь мощностью 3 Вт от MORNSUN. Модель рассчитана на широкий входной диапазон 18–36 В (номинал 24 В) и имеет два гальванически развязанных выхода. Выполнена в стандартном DIP-корпусе для монтажа на плату. Применяется для стабильного питания операционных усилителей, интерфейсных микросхем и других устройств, требующих двуполярного напряжения в промышленной и телекоммуникационной аппаратуре.
Технические характеристики
| MTBF | 1000kHours |
| Вес | 14g |
| Тип монтажа | THT |
| Размеры | 31.60 x 20.30 x 10.20 mm |
| Тип выхода | dual |
| Артикул | WRA2412P-3WR2 |
| Вх. фильтр | Pi filter |
| Минимальная нагрузка | 5% of rated load |
| Вых. мощность | 3W |
| Материал корпуса | black plastic, UL94-V0 |
| Сертификация | CE |
| Станд. ЭМС | CISPR32/EN55032 Class A (bare), Class B (with circuit) |
| Тип упаковки | DIP |
| Метод охлаждения | free air convection |
| Мин. КПД | 82% |
| Тип. КПД | 84% |
| Вых. напряжение | ±12V |
| Макс. пульс. шум | 80mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 18V |
| Ном. входное напряжение | 24V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±125mA |
| Мин. выходной ток | ±6mA |
| Макс. емк. нагр. | 1800µF |
| Макс. регулировка линии | ±0.5% |
| Стаб. по линии тип. | ±0.2% |
| Макс. регулировка нагрузки | ±0.5% |
| Типовая регулировка нагрузки | ±0.2% |
| Частота перекл. | 200kHz |
| Сопр. изоляции | 1000MΩ |
| Точность напряжения макс. | ±3% |
| Типовая точность напряжения | ±1% |
| Емк. изоляции | 120pF |
| Макс. импульсное вх. напр. | 50V |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Защита от КЗ | continuous, self-recovery |
| Тип. нагрев корпуса | 25°C |
| Макс. ток х.х. | 20mA |
| Типовой входной ток без нагрузки | 15mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Input start up voltage min | 18V |
| Макс. входной ток при полной нагрузке | 165mA |
| Типовой входной ток при полной нагрузке | 152mA |
| Макс. температурный коэффициент | ±0.03%/°C |
| Темп. коэфф. тип. | ±0.02%/°C |
| Макс. время восст. | 2ms |
| Тип. время восст. перех. | 0.5ms |
| Balance of output voltage max | ±1% |
| Balance of output voltage typ | ±0.5% |
| Отклонение переходной характеристики макс. | ±5% |
| Тип. отклонение перех. отклика | ±2% |
| Input reflected ripple current typ | 30mA |
| No load output voltage accuracy max | ±5% |
| No load output voltage accuracy typ | ±1.5% |
