Преобразователь DC/DC мощность, Вт: 3 вход 24(18...36)В выход ±5В/±300мА изоляция 1500В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
116 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт625,72 ₽
Сумма625,72 ₽
+ доплата 490,00 ₽
В наличии116 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 592,70 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 625,72 ₽. До заказа без доплаты не хватает 16 674,28 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 625,72 ₽
Описание

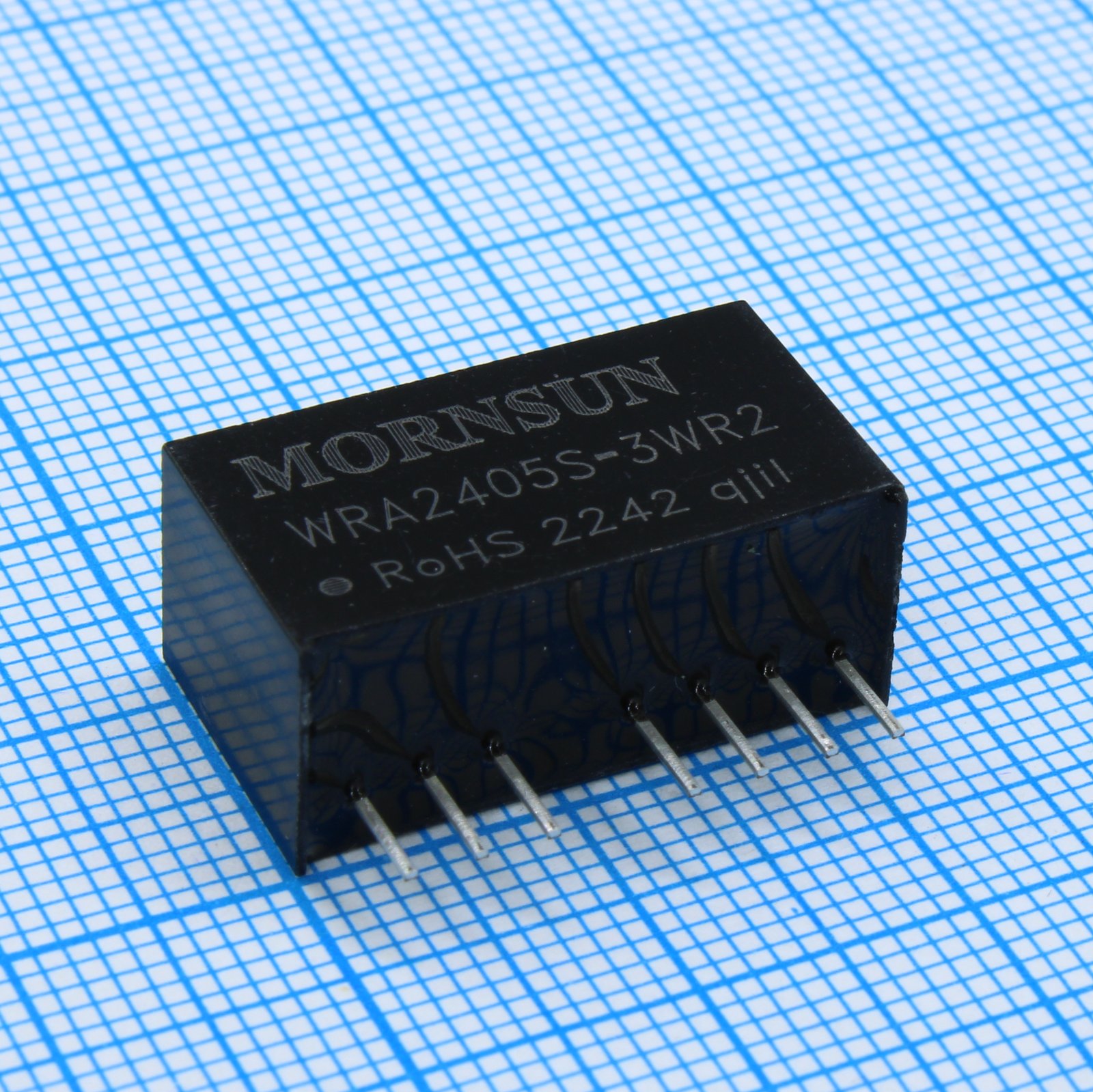

Преобразователь DC/DC MORNSUN WRA2405S-3WR2 — это изолированный модуль питания мощностью 3 Вт. Устройство работает от входного напряжения 18–36 В и выдаёт стабилизированные ±5 В с током до ±300 мА, с гальванической развязкой 1500 В. Компактный корпус подходит для монтажа на плату. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 1000k hours |
| ЭМС, устойчивость к кондуктивным помехам | IEC/EN61000-4-6 3Vr.m.s CriteriaA |
| ЭМС, устойчивость к излучаемым помехам | IEC/EN61000-4-3 10V/m CriteriaA |
| Серия | WRA_S-3WR2 & WRB_S-3WR2 |
| Вес | 4.5g |
| Emc eft | IEC/EN61000-4-4 ±2kV CriteriaB |
| ЭМС: электростатический разряд | IEC/EN61000-4-2 Contact ±4kV CriteriaB |
| Корпус | SIP-8 |
| Особенности | Remote On/Off |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| ЭМС всплеск | IEC/EN61000-4-5 line to line ±2kV CriteriaB |
| КПД, % | 79% |
| Размеры | 22.00×9.50×12.00mm |
| Описание | 3W isolated DC/DC converter, wide input voltage, regulated dual output |
| Артикул | WRA2405S-3WR2 |
| Применение | ITE (Commercial) |
| Вх. фильтр | Capacitor filter |
| Вых. мощность | 3W |
| Пульсации и шум | 40mVp-p typ, 75mVp-p max |
| Тип монтажа | Through Hole |
| Мощность, Вт | 3 W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant |
| Сертификация | EN60950, EN62368-1, BS EN62368-1, RoHS |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Дистанционное вкл/выкл | Да |
| Корпус | 8-SIP Module, 7 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 77% |
| Тип. КПД | 79% |
| Вых. напряжение | ±5VDC |
| Орган сертификации | CE |
| Номер стандарта | 60950-1 |
| Размеры | 0.87" L x 0.37" W x 0.47" H (22.0mm x 9.5mm x 12.0mm) |
| ЭМС: провалы напряжения | IEC/EN61000-4-29 0%, 70% CriteriaB |
| Напряжение запуска | 18VDC |
| Влажн. хранения | 95%RH max, non-condensing |
| Точность напряжения | ±1% typ, ±3% max |
| Описание | DC/DC Converters - Through Hole DC-DC Converter, 3 Watt, Wide Input Range, Under Voltage Protection, 18-36VDC Input, +/- |
| Число выходов | 2 |
| Напр. изоляции | 1500VDC |
| Макс. импульсное напряжение | 50VDC |
| Напряжение выхода 1 | 5V |
| Voltage - Output 2 | -5V |
| Макс. вых. ток | ±300mA |
| Мин. выходной ток | ±15mA |
| Напряжение изоляции | 1.5 kV |
| Макс. емк. нагр. | 1000µF |
| Диап. вх. напр. | 18-36VDC |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 250kHz |
| Сопр. изоляции | 1000MΩ |
| Основная нагрузочная регулировка | ±0.6% typ, ±1% max |
| Сторона нагр. рег. | ±3% max |
| Рабочая температура | -40°C ~ 85°C (With Derating) |
| Входное напряжение (Макс.) | 36V |
| Мин. входное напряжение | 18V |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 120pF |
| Раб. температура | -40°C to +85°C |
| Выходной ток, макс. | 300mA, 300mA |
| Линейная стабилизация основного канала | ±0.2% typ, ±0.5% max |
| Линейное регулирование сторона | ±2% макс |
| Темп. коэф. | ±0.02%/°C typ, ±0.03%/°C max |
| Время восстановления после переходного процесса | 0.5ms typ, 3ms max |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 55mA |
| Защита от КЗ | Continuous, self-recovery |
| Типовой входной ток без нагрузки | 20mA |
| Температура пайки штыря | +300°C max for 10s |
| Макс. входной ток при полной нагрузке | 163mA |
| Типовой входной ток при полной нагрузке | 154mA |
| Отклонение переходной характеристики | ±2.5% typ, ±5% max |
| Описание (англ.) | Isolated Module DC DC Converter Buck 2 Output ±5V ±300mA 18V~36V Input |
