Шкалы, светодиоды индикаторные WP934SB/4GD
У поставщика
ПроизводительKINGBRIGHT
КатегорияСветодиодные линейки, шкалы
У поставщиков
491 шт.
Норм. уп.: 120
Цены поставщиков
Склад 39
В наличии:391 шт.
Срок поставки: до недели
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 148,52 |
| от 25 | 140,16 |
| от 42 | 135,55 |
| от 71 | 131,86 |
| от 118 | 128,74 |
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 186,98 |
| от 13 | 174,97 |
| от 26 | 165,19 |
| от 51 | 157,91 |
| от 120 | 152,47 |
Описание

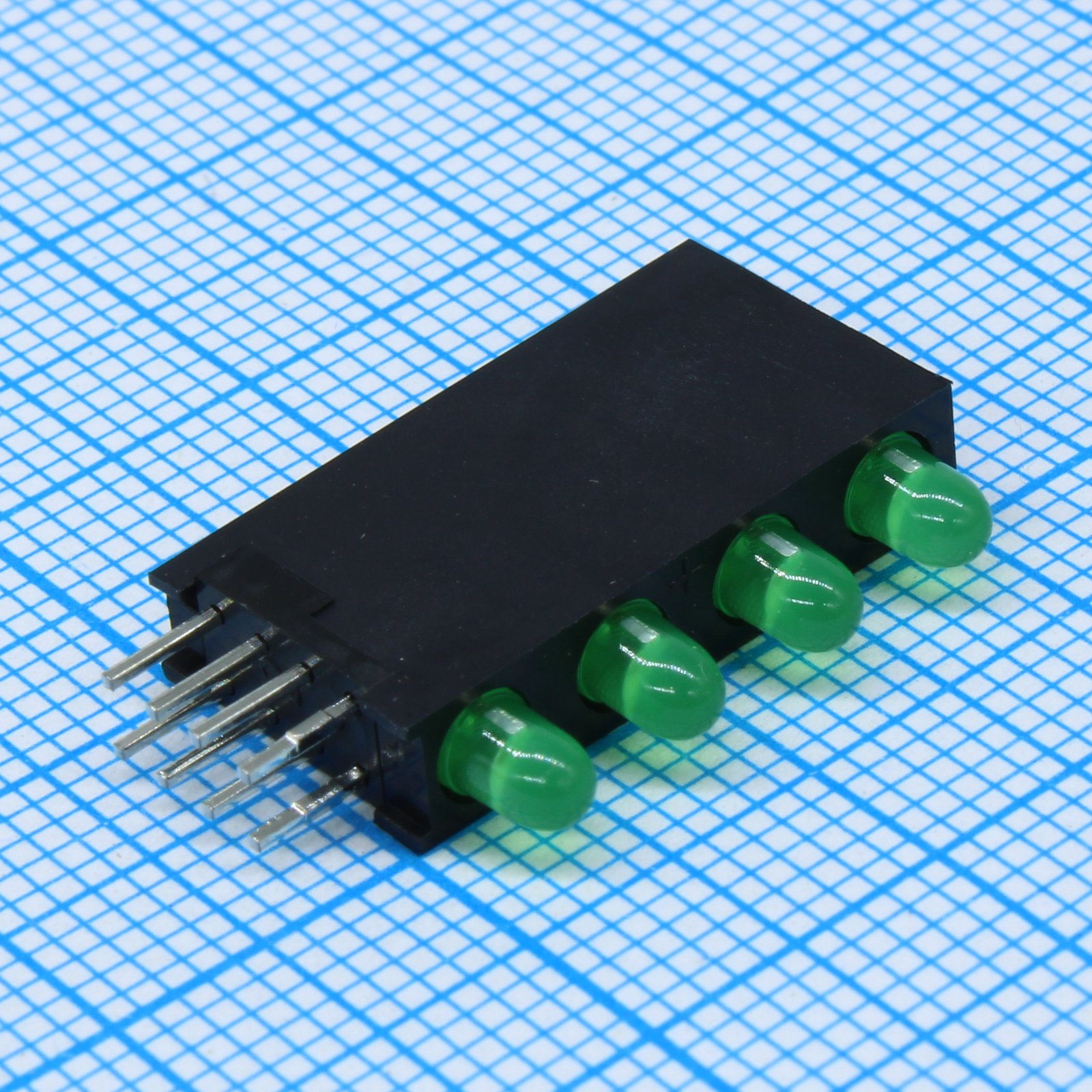

Светодиодный индикатор WP934SB/4GD производства Kingbright представляет собой готовый к монтажу элемент индикации. Компонент выполнен в корпусе для пайки в отверстия и оснащён четырьмя выводами. Отличается низким энергопотреблением и длительным сроком службы, применяется для отображения состояния оборудования и в качестве сигнальных ламп.
Технические характеристики
| Цвет | Зелёный |
| Тип | LED Bar Graph Array |
| Тип монтажа | THT |
| Цвет | Зелёный |
| Тип линзы | Green Diffused |
| Ёмкость | 15 pF |
| Артикул | WP934SB/4GD |
| Тип упаковки | T-1 (3mm) quad-level |
| Угол обзора | 40° |
| Соотв. RoHS | Да |
| Пиковая длина волны | 565 nm |
| Материал корпуса | Type 66 nylon |
| Housing ul rating | 94V-0 |
| Доминирующая длина волны | 568 nm |
| Макс. прямое напряжение | 2.5V |
| Типовое прямое напряжение | 2.2V |
| Макс. обратный ток | 10 uA |
| Макс. обратное напряжение | 5V |
| Прямой ток | 20 mA |
| Макс. рассеиваемая мощность | 62.5 mW |
| Постоянный прямой ток макс. | 25 mA |
| Мин. сила света | 10 mcd |
| Типовая сила света | 25 mcd |
| Температура пайки выводов | 260°C for 3 seconds (2mm below base) or 260°C for 5 seconds (5mm below base) |
| Пиковый прямой ток макс. | 140 mA |
| Полуширина спектр. линии | 30 nm |
| Диап. темп. хр. | -40°C to +85°C |
| Test condition wavelength | IF=20mA |
| Capacitance test condition | VF=0V, f=1MHz |
| Диап. раб. темп. | -40°C to +85°C |
| Peak forward current condition | 1/10 duty cycle, 0.1ms pulse width |
| Test condition forward voltage | IF=20mA |
| Test condition reverse current | VR=5V |
| Test condition luminous intensity | 10mA |
| Прямое напряжение | 2.1 V |
