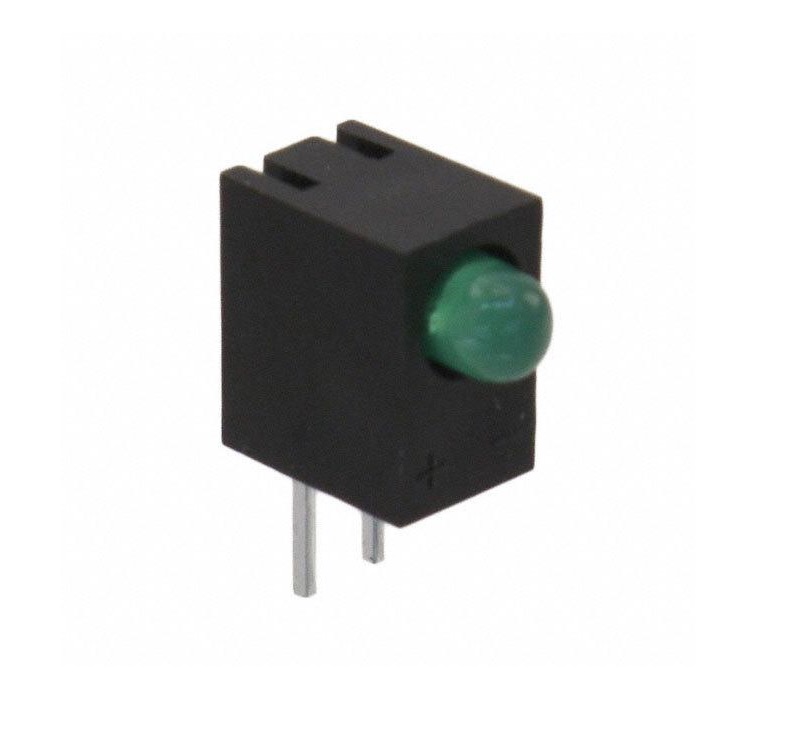

Светодиодный индикатор WP934CB/GD
У поставщика
У поставщиков
1 842 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:1 741 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,24 |
| от 85 | 43,01 |
| от 141 | 40,63 |
| от 234 | 38,73 |
| от 390 | 37,33 |
Склад 13
В наличии:101 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,92 |
| от 29 | 45,80 |
| от 58 | 44,28 |
| от 115 | 42,17 |
| от 229 | 39,88 |
Описание
Светодиодный индикатор WP934CB/GD от KINGBRIGHT — это готовый к монтажу светодиод в держателе на блок. Модель с зелёным свечением предназначена для индикации состояния оборудования и визуальной сигнализации в панелях управления. Компонент отличается надёжностью и удобством установки без дополнительной обвязки.
Технические характеристики
| Выводы | Pre-trimmed for PC mounting |
| Тип | Светодиод с держателем |
| Корпус | T-1 (3mm) Single-Level Circuit Board Indicator |
| Тип монтажа | Выводной |
| Цвет | Зеленый |
| Тип линзы | Green Diffused |
| Пайка | Wave soldering; SAC305 recommended; no more than one wave pass; incompatible with reflow |
| Допуск, % | 0,25 |
| Размеры | T-1 (3mm) |
| Ёмкость | 15pF |
| Описание | T-1 (3mm) Single-Level Circuit Board Indicator, Green |
| Артикул | WP934CB/GD |
| Угол обзора | 50° |
| Цвет излучения | Green (GaP) |
| Соотв. RoHS | Да |
| Пиковая длина волны | 565nm @ 10mA |
| Материал корпуса | Type 66 nylon |
| Esd threshold hbm | 8000V |
| Housing ul rating | 94V-0 |
| Спектральная ширина | 30nm |
| Доминирующая длина волны | 568nm @ 10mA |
| Макс. прямое напряжение | 2.4V @ 10mA |
| Типовое прямое напряжение | 2.0V @ 10mA |
| Макс. обратный ток | 10µA @ VR=5V |
| Макс. обратное напряжение | 5V |
| Макс. прямой ток | 140mA (1/10 duty cycle, 0.1ms pulse width) |
| Макс. рассеиваемая мощность | 62.5mW |
| Макс. прямой ток DC | 25mA |
| Мин. сила света | 10 mcd @ 10mA |
| Типовая сила света | 25 mcd @ 10mA |
| Макс. темп. перехода | 110°C |
| Диап. темп. хр. | -40 to +85°C |
| Диап. раб. темп. | -40 to +85°C |
| Luminous intensity tolerance | +/-15% |
| Dominant wavelength tolerance | ±1nm |
| Тепловое сопротивление переход-среда | 500°C/W |
| Temperature coefficient forward voltage | -2mV/°C |
| Temperature coefficient peak wavelength | 0.1nm/°C |
| Thermal resistance junction solder point | 240°C/W |
| Lead solder temperature 2mm below package | 260°C for 3 seconds |
| Lead solder temperature 5mm below package | 260°C for 5 seconds |
| Temperature coefficient dominant wavelength | 0.06nm/°C |
