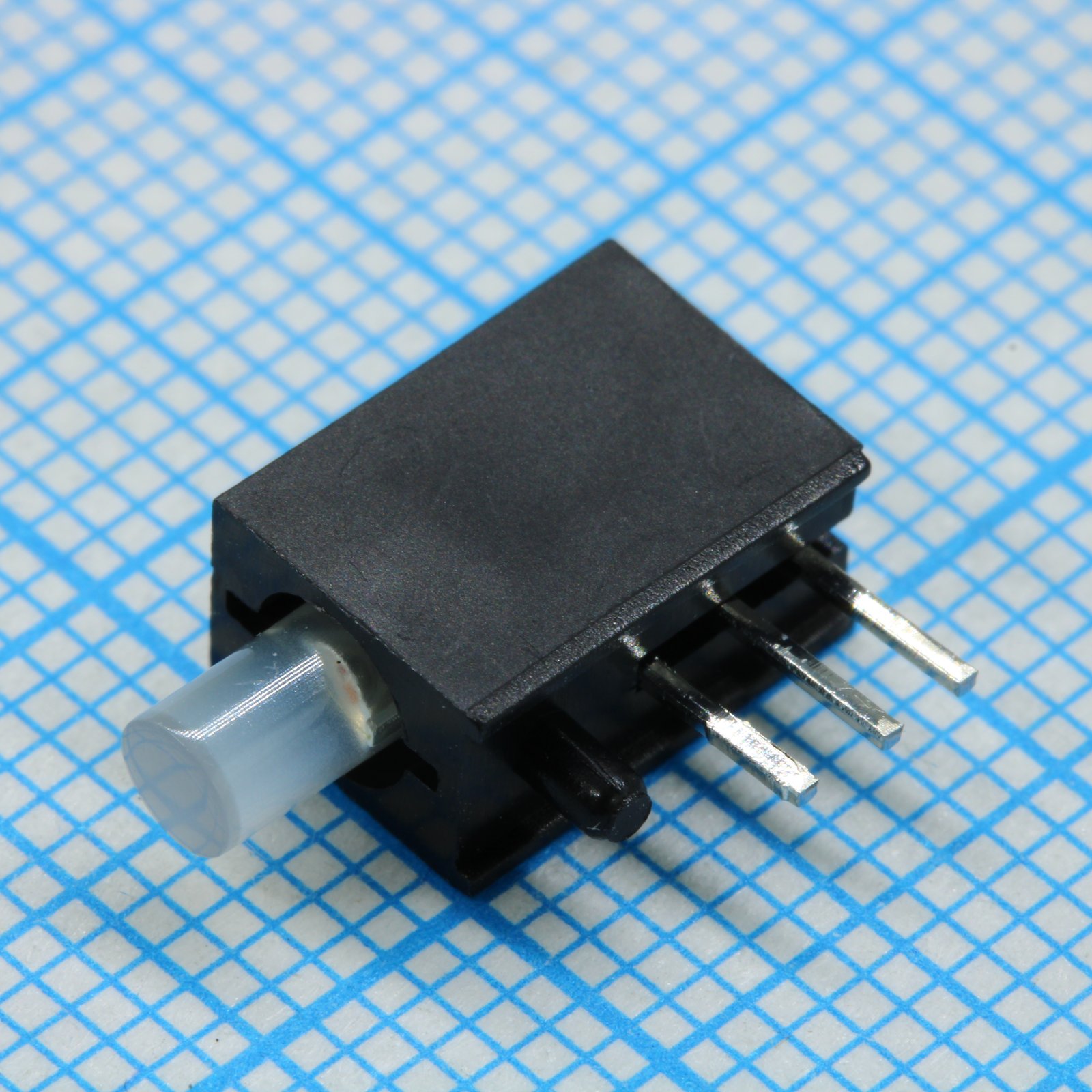

Шкалы, светодиоды индикаторные WP42WUM/EGW
У поставщика
ПроизводительKINGBRIGHT
КатегорияСветодиодные линейки, шкалы
У поставщиков
92 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,08 |
| от 17 | 80,56 |
| от 34 | 78,55 |
| от 67 | 75,72 |
| от 134 | 72,23 |
Склад 39
В наличии:42 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,30 |
| от 58 | 63,93 |
| от 96 | 60,92 |
| от 160 | 58,52 |
| от 268 | 56,68 |
Описание
Светодиодный индикаторный модуль WP42WUM/EGW от Kingbright представляет собой готовую к установке сборку со встроенными шкалами. Устройство предназначено для визуальной индикации уровня сигнала или параметров в панелях приборов и промышленной автоматике. Благодаря использованию светодиодов, обеспечивается яркое и четкое свечение, устойчивое к вибрациям и перепадам температур.
Технические характеристики
| Тип | Светодиодная шкала |
| Корпус | 3mm right angle LED indicator, High Efficiency Red/Green |
| Тип монтажа | Выводной |
| Цвет | Красный/Зеленый |
| Тип линзы | White Diffused |
| Допуски | Длина волны: ±1nm; Прямое напряжение: ±0.1V; Сила света: +/-15% |
| Описание | 3mm right angle LED indicator, High Efficiency Red/Green |
| Артикул | WP42WUM/EGW |
| Угол обзора | 100° (2θ1/2) |
| Соотв. RoHS | Да |
| Emitting colors | Green: Материал: GaP; Ёмкость: 15pF at VF=0V, f=1MHz; Пиковая длина волны: 565nm at IF=20mA; Обратный ток: 10uA at VR=5V; Рассеиваемая мощность: 62.5mW; Постоянный прямой ток: 25mA; Доминирующая длина волны: 568nm at IF=20mA; Макс. прямое напряжение: 2.5V at IF=20mA; Типовое прямое напряжение: 2.2V at IF=20mA; Макс. прямой ток: 140mA (1/10 duty cycle, 0.1ms pulse width); Мин. сила света: 4mcd at 20mA; Типовая сила света: 12mcd at 20mA; Полуширина спектр. линии: 30nm at IF=20mA; High efficiency red: Материал: GaAsP/GaP; Ёмкость: 15pF at VF=0V, f=1MHz; Пиковая длина волны: 627nm at IF=20mA; Обратный ток: 10uA at VR=5V; Рассеиваемая мощность: 75mW; Постоянный прямой ток: 30mA; Доминирующая длина волны: 617nm at IF=20mA; Макс. прямое напряжение: 2.5V at IF=20mA; Типовое прямое напряжение: 2V at IF=20mA; Макс. прямой ток: 160mA (1/10 duty cycle, 0.1ms pulse width); Мин. сила света: 10mcd at 20mA; Типовая сила света: 20mcd at 20mA; Полуширина спектр. линии: 45nm at IF=20mA |
| Обратное напряжение | 5V |
| Прямой ток | 20 мА |
| Допуск размеров | ±0.25mm unless otherwise noted |
| Температура пайки выводов | 260°C for 3 seconds (2mm below package base); 260°C for 5 seconds (5mm below package base) |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -40°C to +85°C |
| Прямое напряжение | 2.0 В |
