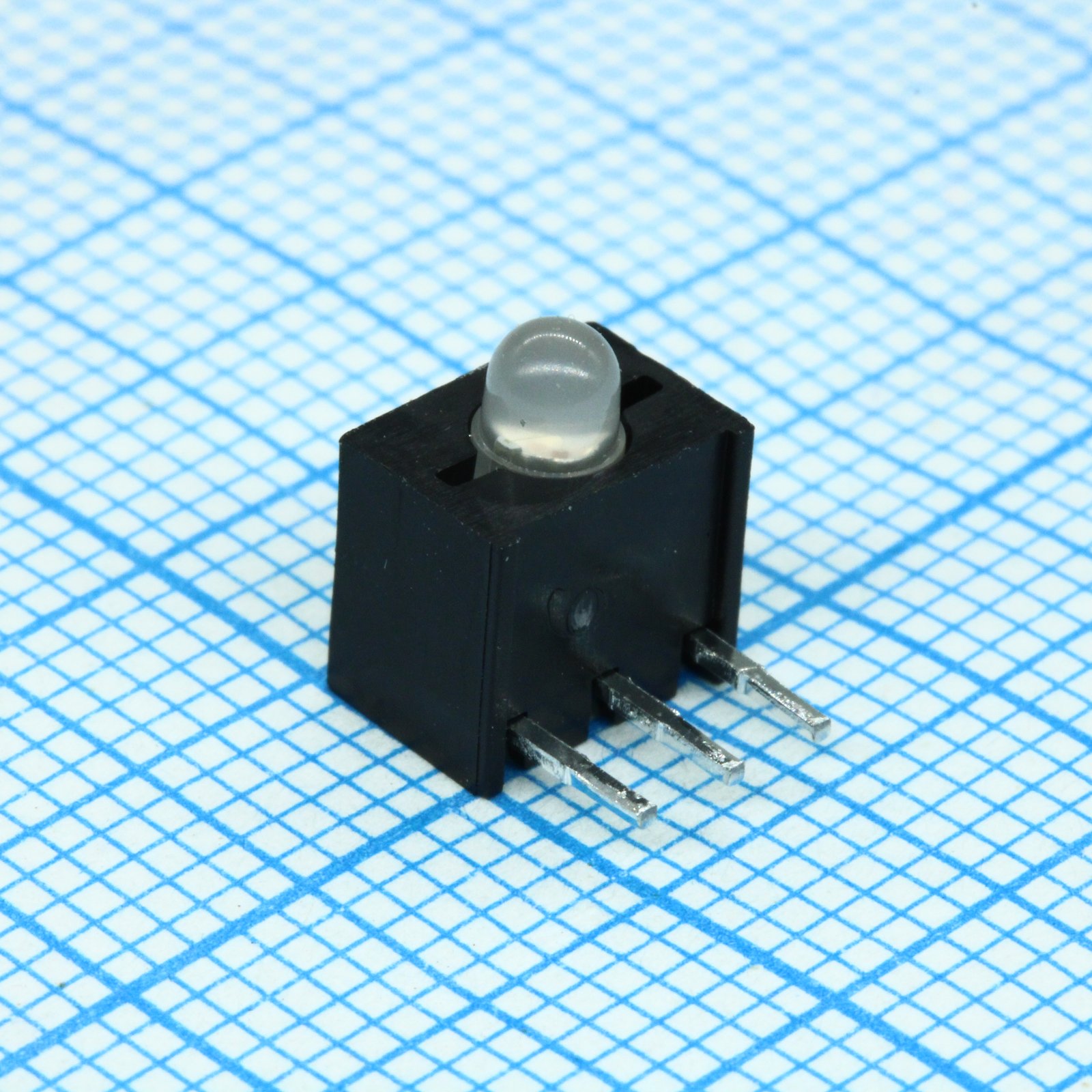

Шкалы, светодиоды индикаторные WP130WDT/EGW
У поставщика
ПроизводительKINGBRIGHT
КатегорияСветодиодные линейки, шкалы
У поставщиков
678 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:481 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,25 |
| от 65 | 57,23 |
| от 106 | 54,40 |
| от 178 | 52,16 |
| от 297 | 50,45 |
Склад 13
В наличии:197 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,10 |
| от 14 | 57,67 |
| от 27 | 55,69 |
| от 53 | 52,73 |
| от 105 | 49,01 |
Описание
Светодиодный индикатор WP130WDT/EGW от Kingbright представляет собой готовый к установке модуль со встроенной шкалой. Устройство обеспечивает четкую индикацию уровня или состояния в виде светящейся полосы. Применяется в измерительном и промышленном оборудовании для визуального контроля параметров.
Технические характеристики
| Корпус | T-1 (3mm) |
| Тип монтажа | Выводной |
| Цвет | Красный/Зеленый |
| Тип линзы | White Diffused |
| Кол-во выводов | 3 |
| Common lead | Да |
| Описание | T-1 (3mm) Single-Level Circuit Board Indicator |
| Артикул | WP130WDT/EGW |
| Размеры мм | Примечание: All dimensions in millimeters (inches); Допуск: ±0.25 |
| Led materials | Red: GaAsP/GaP; Green: GaP |
| Емкость пФ | Red: 15; Green: 15 |
| Соотв. RoHS | Да |
| Emitting colors | High Efficiency Red, Зелёный |
| Прямое напряжение | Red: Max v: 2.5; Typ v: 2; Green: Max v: 2.5; Typ v: 2.2 |
| Пиковая длина волны | Red nm: 627; Green nm: 565 |
| Материал корпуса | Type 66 nylon |
| Метод пайки | Wave soldering (through-hole, not reflow compatible) |
| Housing ul rating | 94V-0 |
| Обратное напряжение, В | Red: 5; Green: 5 |
| Сила света | Red: Min mcd: 12; Typ mcd: 30; Green: Min mcd: 12; Typ mcd: 30 |
| Reverse current ua | Red: 10; Green: 10; Test condition: VR=5V |
| Спектральная ширина | Red nm: 45; Green nm: 30 |
| Условия хранения | Усл. сушки: 30 (+10/-0) hours at 85~100°C if opened > 1 week; Temperature c max: 30; Relative humidity max percent: 60; Assembly within hours after opening: 72 |
| Доминирующая длина волны | Red nm: 617; Green nm: 568 |
| Esd threshold hbm v | 8000 |
| Прямой ток | 20 мА |
| Power dissipation mw | Red: 75; Green: 62.5 |
| Dc forward current ma | Red: 30; Green: 25 |
| Температура хранения | -40 to +85 |
| Junction temperature c | Red: 125; Green: 110 |
| Температура пайки выводов | 2mm below package base: 260°C for 3 seconds; 5mm below package base: 260°C for 5 seconds |
| Раб. темп., °C | -40 to +85 |
| Peak forward current ma | Red: 160; Green: 140; Condition: 1/10 Duty Cycle, 0.1ms Pulse Width |
| Recommended solder alloy | SAC 305 |
| Max wave soldering passes | 1 |
| Viewing angle 2theta half | 60° |
| Прямое напряжение | 2.0 В |
| Thermal resistance junction solder c per w | Red: 370; Green: 330 |
| Thermal resistance junction ambient c per w | Red: 610; Green: 530 |
| Temperature coefficient forward voltage mv per c | Red: -1.9; Green: -2 |
| Temperature coefficient peak wavelength nm per c | Red: 0.13; Green: 0.1 |
| Temperature coefficient dominant wavelength nm per c | Red: 0.06; Green: 0.06 |
