ЖКИ графич, 240 х 64, COG, FSTN Positive/Transfl, подсв. LED Белая, 6 o'cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
310 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:310 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 465,52 |
| от 2 | 4 277,76 |
| от 4 | 4 124,83 |
| от 6 | 4 011,32 |
| от 8 | 3 926,87 |
Описание

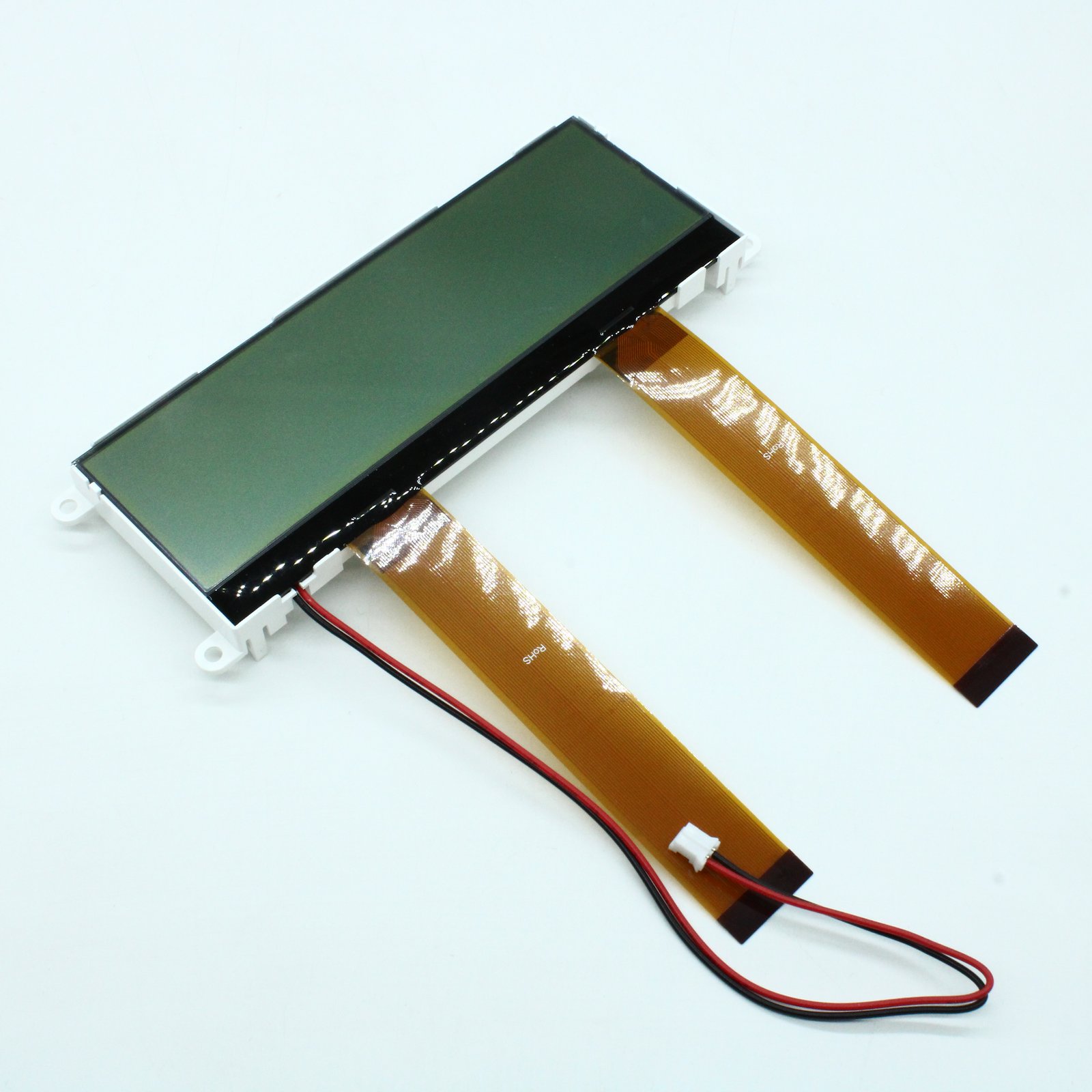

Графический ЖК-дисплей от WINSTAR с разрешением 240х64 точек. Модель выполнена по технологии COG с FSTN-экраном (позитивное изображение, трансфлективный режим) и белой LED-подсветкой. Рабочая температура от -20 до +70°C, расположение выводов — 6 часов. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и портативные устройства.
Технические характеристики
| Размер точки | 0.5x0.5mm |
| Тип монтажа | COG_module |
| Шаг точки | 0.53x0.53mm |
| Интерфейс | 8-bit_parallel |
| Кол-во выводов | 36 |
| Polarizer | FSTN_positive_transflective |
| Контроллер | ST7565P-F3 |
| Рабочий цикл | 1/65 |
| Разрешение | 240x64 |
| Артикул | WO24064A1-TFH# |
| Тип дисплея | graphic_lcd |
| Площадь обзора | 130.2x37.6mm |
| Backlight type | LED_white |
| Направление обзора | 6_o'clock |
| Module dimensions | 142.5x51.7mm |
| Макс. ток питания | 338mA |
| Ток пит. тип. | 281mA |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Напряжение питания тип. | 3.3V |
| Примечание | ЖКИ графич, 240x64, подсв. Белая, , 6 o'cl. |
| Backlight current max | 150mA |
| Backlight current min | 80mA |
| Backlight current typ | 101mA |
| Backlight voltage max | 3.6V |
| Backlight voltage min | 3.4V |
| Backlight voltage typ | 3.5V |
| Lcd driving voltage max | 10.7V |
| Lcd driving voltage min | 9.3V |
| Lcd driving voltage typ | 10.0V |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -20°C |
| Описание (англ.) | LCD graphical, 240 x 64, COG, FSTN Positive/Transfl, backlight LED white, 6 o'cl, -20...+70C |
