Документация

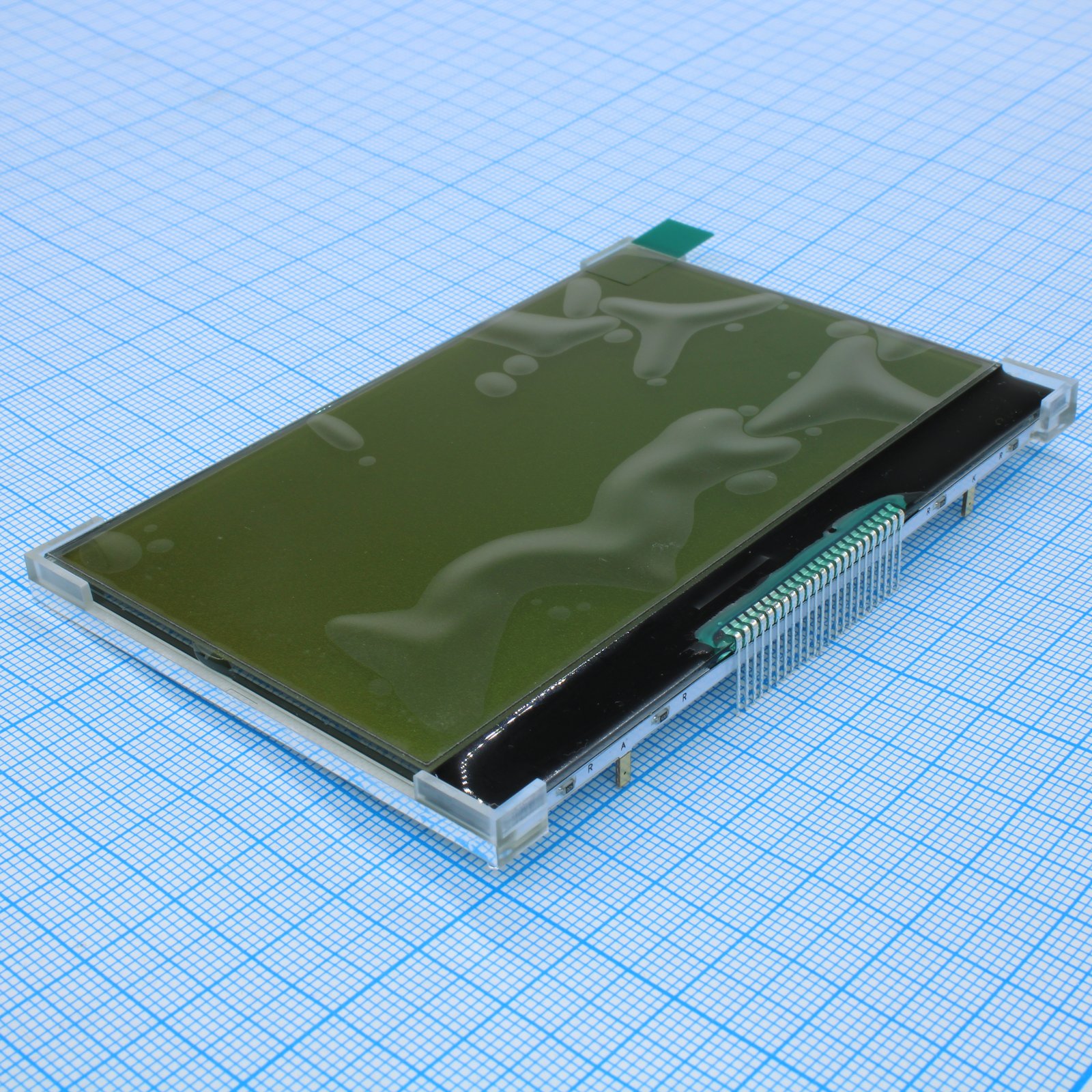

ЖКИ графич, 240 х 128, COG, FSTN Positive/Transfl, подсв. LED Белая, VDD = 3V, 6 o'cl, -20...+70C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
107 шт.
Норм. уп.: 6
Цены поставщиков
Склад 39
В наличии:79 шт.
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 468,54 |
| от 2 | 2 411,57 |
| от 3 | 2 382,28 |
| от 5 | 2 358,49 |
| от 9 | 2 328,54 |
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 849,67 |
| от 2 | 2 723,29 |
| от 3 | 2 620,36 |
| от 4 | 2 543,95 |
| от 12 | 2 487,12 |
Описание
Графический ЖК-дисплей от WINSTAR с разрешением 240х128 пикселей. Модель выполнена по технологии COG с FSTN-экраном и светодиодной белой подсветкой. Работает при напряжении 3 В и в диапазоне температур от -20 до +70°C. Подходит для встраивания в промышленную автоматику и контрольно-измерительные приборы.
Технические характеристики
| Bias | 1/12 |
| Duty | 1/128 |
| RoHS | Да |
| Размер точки | 0.325 x 0.325 mm |
| Тип ЖК | FSTN Positive, Transflective |
| Шаг точки | 0.35 x 0.35 mm |
| Интерфейс | Parallel 8080/6800, Serial SPI |
| Module no | WO240128A-TFH# |
| Кол-во выводов | 23 |
| View area | 92.0 x 53.0 mm |
| Контроллер | UC1608 |
| Активная площадь | 83.975 x 44.775 mm |
| Тип дисплея | Graphic |
| Backlight type | LED White |
| Contrast ratio | 5 (typ) |
| Формат дисплея | 240 x 128 dots |
| Направление обзора | 6 o'clock |
| Module dimensions | 98.7 x 67.7 x 9.5 mm |
| Response time fall | 250 to 350 ms |
| Response time rise | 200 to 300 ms |
| Supply current idd | 1.1 mA (typ, VDD=3.0V, no backlight) |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 30 to 60 deg (CR>=2) |
| Примечание | ЖКИ графич, 240x128, подсв. Белая, , 6 o'cl. |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -45 to 45 deg (CR>=2) |
| Input voltage vin vout | -0.3 to VDD+0.3 V |
| Тип упаковки | Palette (палетта) |
| Supply voltage lcm vdd v5 | 15.5 V (typ at 25°C) |
| Supply voltage logic vdd vss | -0.3 to 4.0 V |
| Описание (англ.) | LCD graphic, 240 x 128, COG, FSTN Positive / Transfl, ill. LED White, VDD = 3V, 6 o'cl, -20 ... + 70C |
| Lcd driver supply voltage vlcd | -0.3 to +18.0 V |
| Supply voltage logic vdd vss operating | 2.7 to 3.3 V |
