ЖКИ графич, 128 х 64, COG, FSTN Positive/Transfl, подсв. LED Белая, VDD = 3V, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
120 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 778,30 |
| от 4 | 738,19 |
| от 7 | 705,49 |
| от 13 | 681,23 |
| от 24 | 663,17 |
Описание

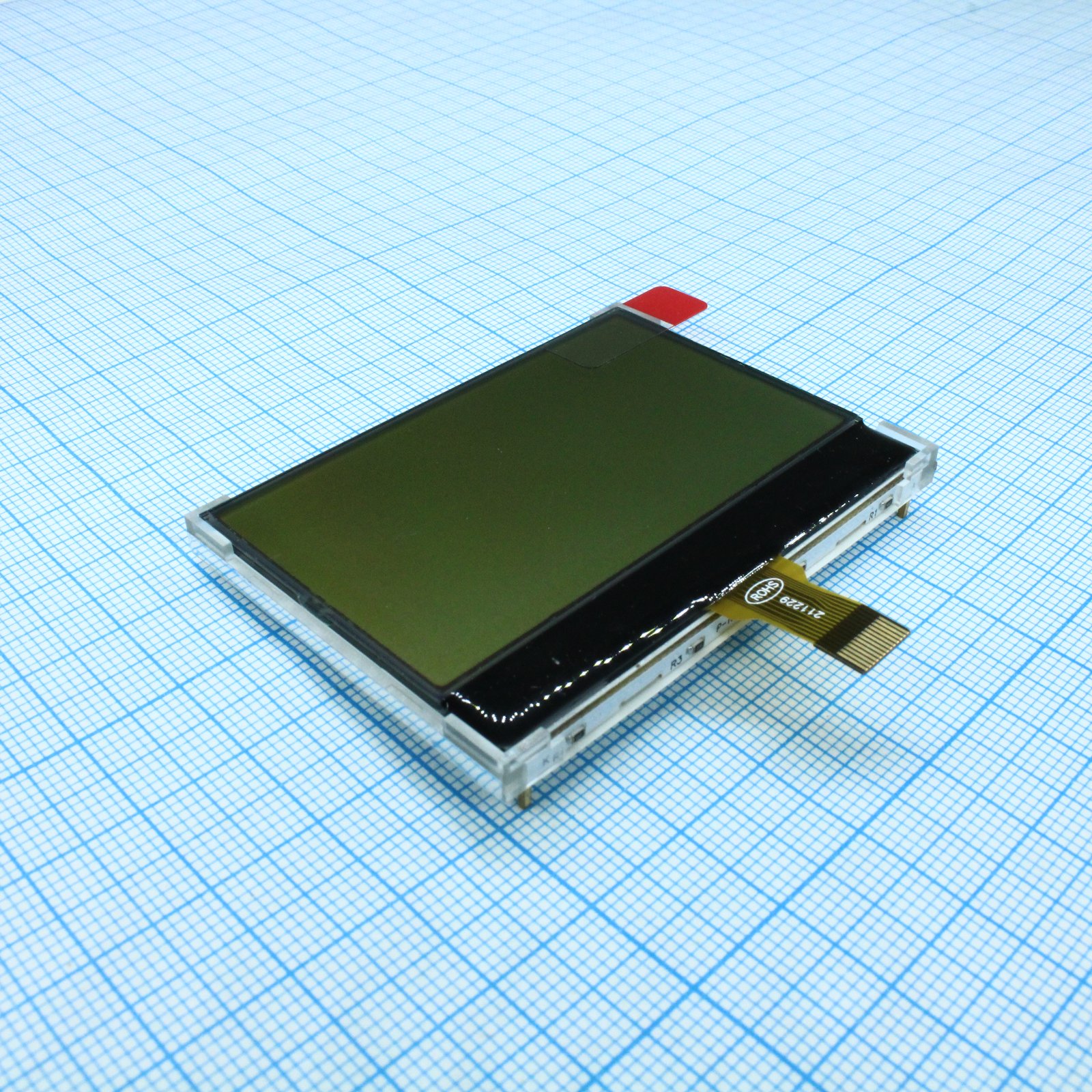

Графический ЖК-дисплей от WINSTAR с разрешением 128×64 точки. Модель выполнена по технологии COG на FSTN-матрице с положительным трансфлективным отображением и белой светодиодной подсветкой. Работает при напряжении питания 3 В в диапазоне температур от -20 до +70 °C. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и портативные устройства.
Технические характеристики
| Ic | ST7567A |
| Ток, А | 2.0mA typ |
| Корпус | COG module with FPC connector |
| Напряжение, В | 3.0V logic / 9.5V LCD |
| Размер точки | 0.36 x 0.40 mm |
| Тип монтажа | FPC connector |
| Шаг точки | 0.39 x 0.43 mm |
| Интерфейс | SPI & I2C |
| Кол-во выводов | 13 |
| View area | 54.6 x 32.0 mm |
| Разрешение | 128x64 dots |
| Активная площадь | 49.89 x 27.49 mm |
| Артикул | WO12864L-TFH# |
| Тип дисплея | FSTN Positive/Transflective |
| Drive method | 1/65 duty, 1/9 bias |
| Backlight type | LED white |
| Number of dots | 128 x 64 |
| Шаг разъема | 0.5 mm |
| Input low voltage | VSS to 0.3VDD |
| Module dimensions | 60.10 x 44.50 x 5.01 mm (max) |
| Темп. диапазон | -20 to +70 °C operating |
| Input high voltage | 0.7VDD to VDD |
| Lcd supply voltage | 9.3V to 9.7V (typ 9.5V at 25°C) |
| Ток пит. тип. | 2.0mA |
| Темп. хранения | -30 to +80 °C |
| Logic supply voltage | 2.9V to 3.1V (typ 3.0V) |
| Примечание | ЖКИ графич, 128x64, подсв. Белая, , 6 o'cl. |
| Раб. температура | -20 to +70 °C |
| Тип упаковки | Palette (палетта) |
| Абс. макс. входное напряжение | -0.3V to VDD+0.3V |
| Absolute max lcd supply voltage | -0.3V to 18.0V |
| Absolute max digital supply voltage | -0.3V to 4.0V |
