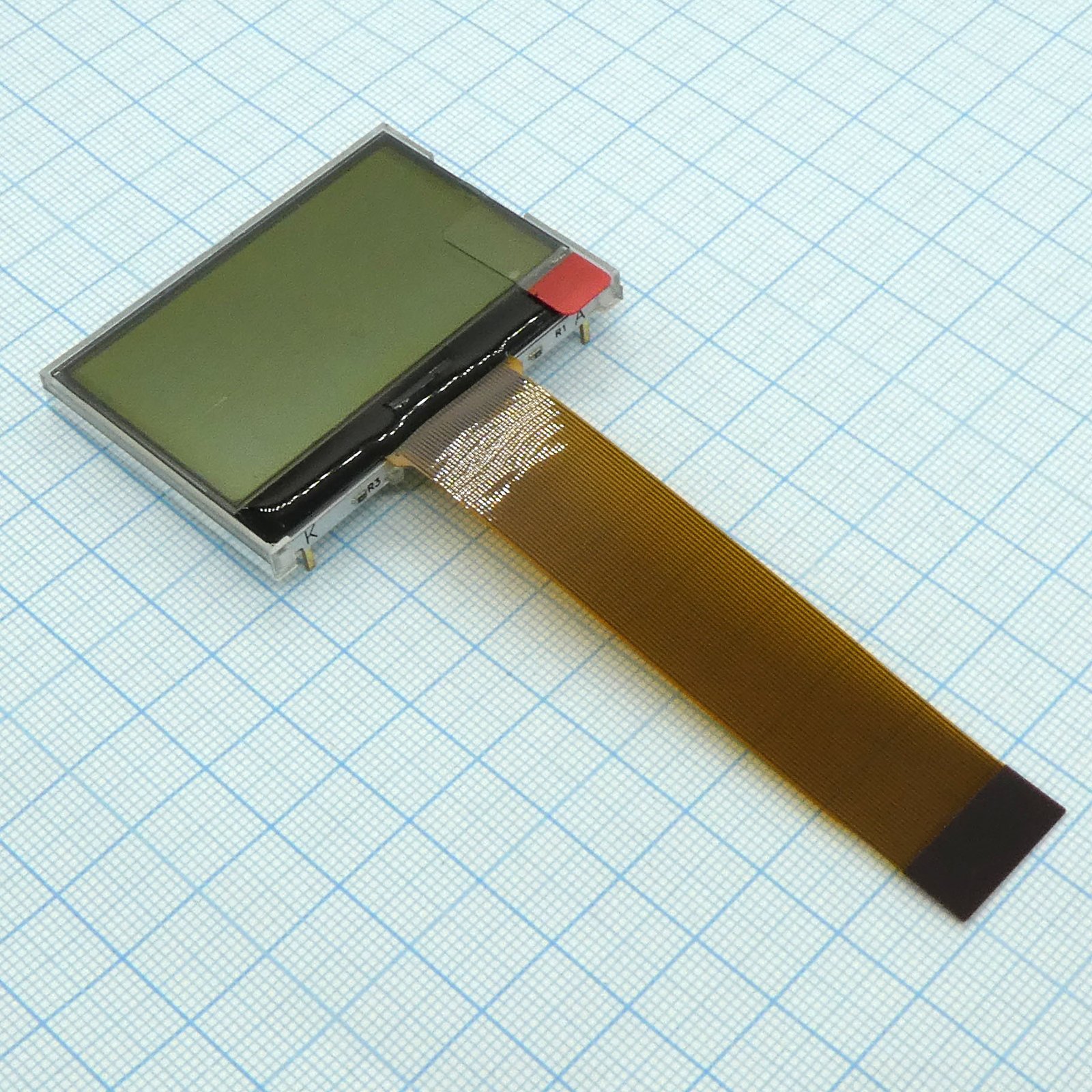

ЖК дисплей WO12864C2-TFH#
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
916 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:619 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 808,59 |
| от 5 | 782,84 |
| от 9 | 769,21 |
| от 15 | 758,17 |
| от 25 | 746,46 |
Склад 13
В наличии:297 шт
Срок поставки: до недели
Норм. уп.: 56
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 881,89 |
| от 6 | 842,18 |
| от 11 | 810,67 |
| от 21 | 782,95 |
| от 42 | 764,21 |
Описание
ЖК-дисплей WO12864C2-TFH# от WINSTAR представляет собой графический модуль с разрешением 128x64 пикселей. Модель оснащена светодиодной подсветкой, обеспечивающей четкое изображение при различных условиях освещения. Устройство предназначено для отображения текстовой и графической информации в промышленных контроллерах, измерительных приборах и системах автоматизации.
Технические характеристики
| Ic | ST7565P |
| Bias | 1/9 |
| Duty | 1/64 |
| Размер точки | 0.28x0.34mm |
| Тип ЖК | FSTN Positive Transflective |
| Шаг точки | 0.32x0.38mm |
| View area | 45.2x27.0mm |
| Активная площадь | 40.92x24.28mm |
| Display font | 128x64 dots |
| Тип дисплея | COG |
| Backlight type | LED White |
| Contrast ratio | 5 |
| Направление обзора | 6 o'clock |
| Interface pin 1 | IRS |
| Interface pin 2 | /HPM |
| Interface pin 3 | P/S |
| Interface pin 4 | C86 |
| Interface pin 5 | VR |
| View angle theta | 0-30 deg at phi=180, 0-60 deg at phi=0, 0-45 deg at phi=90, 0-45 deg at phi=270 |
| Input low voltage | VSS to 0.2VDD |
| Module dimensions | 55.2x39.8x6.5mm |
| Input high voltage | 0.8VDD to VDD |
| Низкое выходное напряжение | VSS to 0.2VDD |
| Response time fall | 250-350ms |
| Response time rise | 200-300ms |
| Supply voltage lcm | 9.4-9.8V |
| Interface pin count | 20 |
| Высокое вых. напр. | 0.8VDD to VDD |
| Темп. хранения | -30 to +80C |
| Supply voltage logic | 2.7-3.3V |
| Примечание | ЖКИ графич, 128x64, подсв. Белая, , 6 o'cl. |
| Interface pin 6 to 10 | V0-V4 |
| Раб. температура | -20 to +70C |
| Тип упаковки | Palette (палетта) |
| Power supply voltage v1 v4 | -0.3 to V0+0.3V |
| Supply current no backlight | 0.49-1.0mA |
| Power supply voltage v0 vout | -0.3 to 14.5V |
| Описание (англ.) | LCD graphical, 128 x 64, COG, FSTN Positive/Transfl, backlight LED white, VDD = 3V, 6 o'cl, -20...+70C |
