Документация
ЖКИ графич, 128 х 64, COG, FSTN Positive/Transfl, подсв. LED Белая, VDD = 3V, 6 o'cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
297 шт.
Норм. уп.: 84
Цены поставщиков
Склад 13
В наличии:297 шт
Срок поставки: до недели
Норм. уп.: 84
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 944,29 |
| от 5 | 902,03 |
| от 10 | 868,48 |
| от 20 | 838,98 |
| от 40 | 819,03 |
Описание

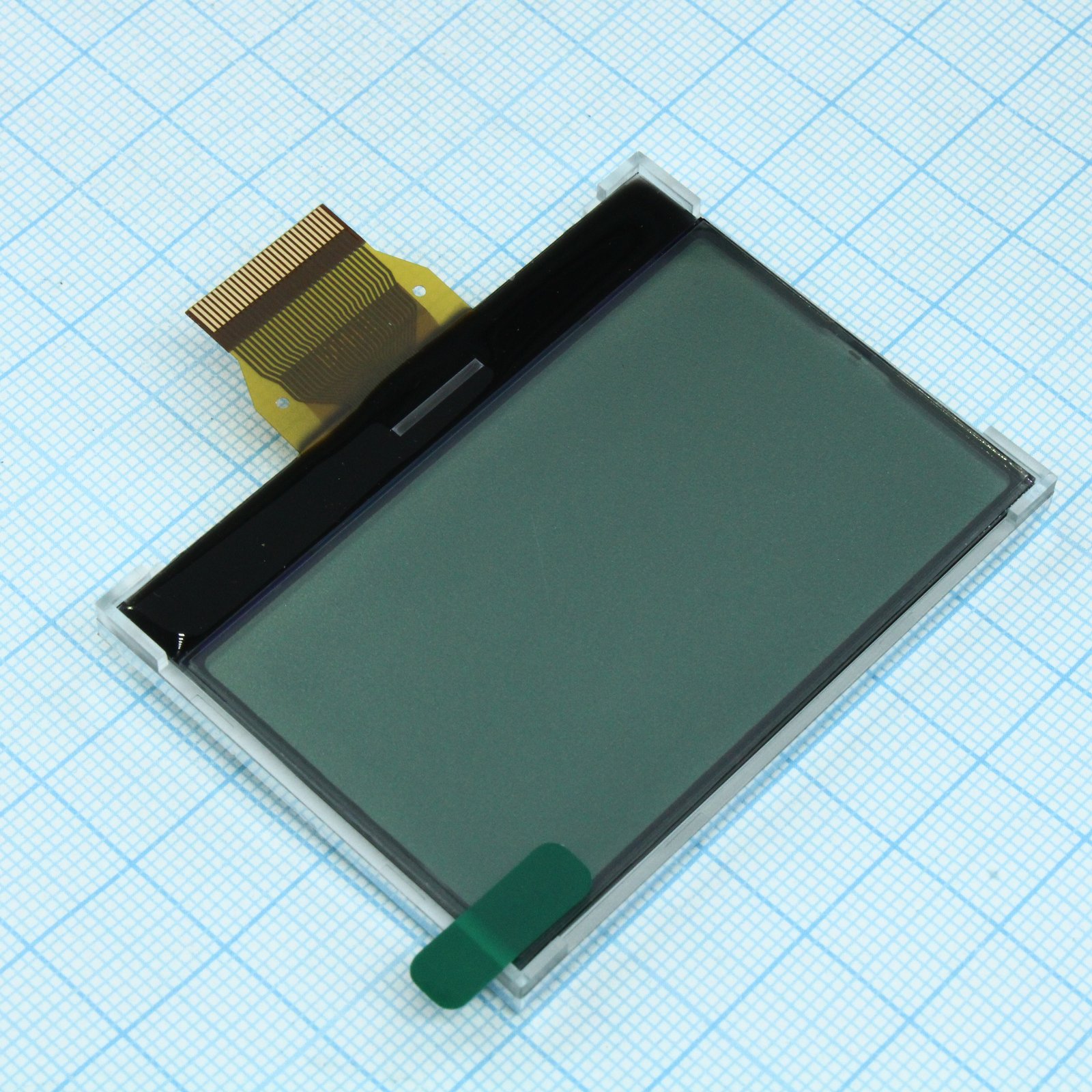

Графический ЖК-дисплей от WINSTAR с разрешением 128х64 точек. Модель выполнена по технологии COG с FSTN-экраном (Positive/Transfl) и белой светодиодной подсветкой. Работает от напряжения 3 В в диапазоне температур от -20 до +70 °C. Подходит для встраивания в промышленную автоматику, измерительные приборы и портативную электронику.
Технические характеристики
| Ic | ST7565P |
| Bias | 1/9 |
| Duty | 1/65 |
| RoHS | Да |
| Размер точки | 0.36 x 0.4 mm |
| Тип ЖК | FSTN Positive, Transflective |
| Шаг точки | 0.39 x 0.43 mm |
| Интерфейс | Parallel/Serial |
| Кол-во выводов | 25 |
| View area | 54.6 x 32.0 mm |
| Разрешение | 128 x 64 dots |
| Активная площадь | 49.89 x 27.49 mm |
| Тип дисплея | Graphic COG |
| Module number | WO12864A1-TFH# |
| Backlight type | LED White |
| Направление обзора | 6 o'clock |
| Absolute max vdd | -0.3 to 3.6 V |
| Module dimensions | 60.1 x 44.5 x 5.01 mm |
| Contrast ratio typ | 5 |
| View angle theta 0 | 0 to 60 deg |
| Темп. хранения | -30 to +80 °C |
| View angle theta 90 | 0 to 45 deg |
| Absolute max v0 vout | -0.3 to 14.5 V |
| Number of characters | 128 x 64 dots |
| View angle theta 180 | 0 to 30 deg |
| View angle theta 270 | 0 to 45 deg |
| Примечание | ЖКИ графич, 128x64, подсв. Белая, , 6 o'cl. |
| Input low voltage vil | Vss to 0.2 VDD |
| Раб. температура | -20 to +70 °C |
| Input high voltage vih | 0.8 VDD to VDD |
| Output low voltage vol | Vss to 0.2 VDD |
| Response time fall max | 350 ms |
| Response time fall typ | 250 ms |
| Response time rise max | 300 ms |
| Response time rise typ | 200 ms |
| Supply current idd max | 2.0 mA |
| Supply current idd typ | 0.10 mA |
| Output high voltage voh | 0.8 VDD to VDD |
| Тип упаковки | Palette (палетта) |
| Absolute max v1 v2 v3 v4 | -0.3 to V0+0.3 V |
| Supply voltage logic vdd max | 3.3 V |
| Supply voltage logic vdd min | 2.7 V |
| Supply voltage logic vdd typ | 3.0 V |
| Описание (англ.) | LCD graphical, 128 x 64, COG, FSTN Positive/Transfl, backlight LED white, VDD = 3V, 6 o'cl, -20...+70C |
| Supply voltage lcm v0 vss max | 9.8 V |
| Supply voltage lcm v0 vss min | 9.2 V |
| Supply voltage lcm v0 vss typ | 9.5 V |
