Документация

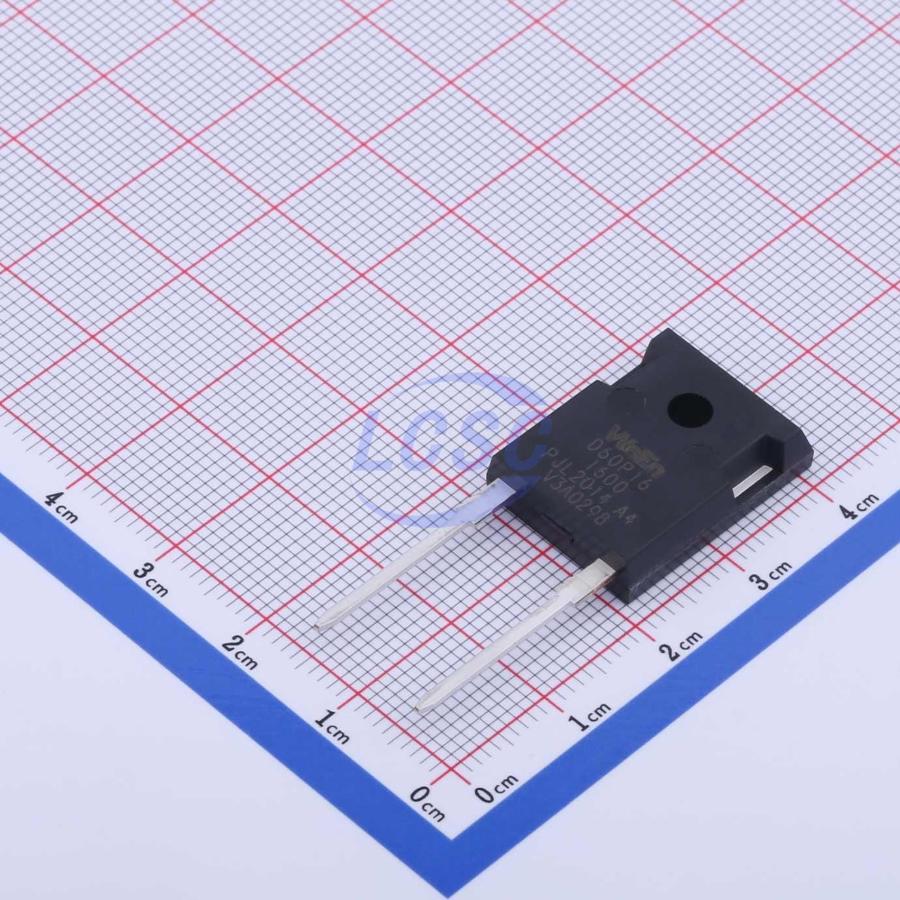

WND60P16WQ
У поставщика
У поставщиков
10 шт.
Норм. уп.: 12
Цены поставщиков
Склад 39
В наличии:10 шт.
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 649,25 |
| от 2 | 616,78 |
| от 12 | 541,04 |
| от 48 | 498,57 |
| от 120 | 486,93 |
| от 252 | 478,82 |
Описание
Полупроводниковый прибор WND60P16WQ от WeEn Semiconductors — мощный P-канальный MOSFET, предназначенный для коммутации и управления нагрузкой в силовых цепях. Компонент рассчитан на работу в схемах с высокими токами и обеспечивает низкое сопротивление открытого канала, что снижает потери при переключении. Применяется в импульсных источниках питания, преобразователях напряжения и системах управления электродвигателями.
Технические характеристики
| Корпус | TO247-2L |
| Тип монтажа | Выводной |
| Кол-во выводов | 2 |
| I2t fusing | 4513A2s |
| Описание | Standard reverse recovery power diode |
| Артикул | WND60P16WQ |
| Производитель | WeEn Semiconductors |
| Код маркировки | D60P16 |
| Дата даташита | 15 January 2019 |
| Метод упаковки | трубка |
| Datasheet revision | Rev.02 |
| Reverse voltage dc | 1600V |
| Orderable part number | WND60P16WQ |
| Small packing quantity | 30 |
| Средний прямой ток | 60A |
| Диап. темп. хр. | -55 to 150C |
| Диапазон темп. перехода | -55 to 150C |
| Package version issue date | 28-Aug-2018 |
| Forward voltage 60a 25c max | 1.12V |
| Forward voltage 60a 25c typ | 1.07V |
| Forward voltage 60a 150c max | 1.05V |
| Forward voltage 60a 150c typ | 0.99V |
| Crest working reverse voltage | 1600V |
| Reverse current 1600v 25c max | 50uA |
| Reverse current 1600v 150c max | 1.5mA |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Average forward current conditions | delta=0.5, square-wave pulse, Tmb<=130C |
| Forward power dissipation model rs | 0.0043ohm |
| Forward power dissipation model vo | 0.792V |
| Non repetitive peak forward current 10ms | 950A |
| Non repetitive peak forward current 8 3ms | 1045A |
| Thermal resistance junction to mounting base max | 0.25K/W |
| Thermal resistance junction to ambient free air typ | 40K/W |
| Обратное напряжение, В | 1600 |
| Прямой ток, А | 60 |
