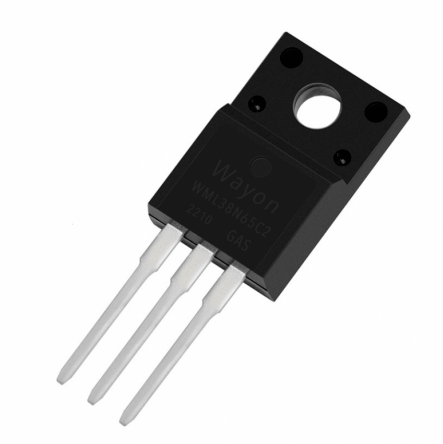

Транзистор полевой WML14N60C4
У поставщика
У поставщиков
2 754 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:2 754 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,86 |
Описание
Полевой транзистор MOSFET от WAYON в корпусе TO-220F. Выдерживает напряжение до 600 В и импульсный ток до 26 А, отличается низким зарядом затвора (13 нКл). Подходит для импульсных блоков питания и силовой электроники.
Технические характеристики
| Тип. заряд затвора | 13nC |
| Tf тип. | 16ns |
| Макс. Tj | 150°C |
| Tj мин. | -55°C |
| Tr тип. | 17ns |
| Маркировка | WML14N60C4 |
| Корпус | TO-220F |
| Без свинца | Да |
| Qgd тип. | 4.5nC |
| Qgs тип. | 2.9nC |
| Qrr тип. | 1.4μC |
| Trr тип. | 170ns |
| Макс. Vds | 600V |
| Макс. Vgs | ±30V |
| VSD тип. | 1.2V |
| Тип. Ciss | 665pF |
| Coss тип. | 21.5pF |
| Тип. Crss | 2.3pF |
| Тип. обратный ток | 17A |
| Is pulse | 26A |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Bvdss min | 600V |
| Igssf max | 100nA |
| Igssr max | -100nA |
| Rtheta ja | 80°C/W |
| Rtheta jc | 4°C/W |
| Td(вкл) тип. | 17ns |
| Vds rated | 650V @ Tj_max |
| Idm импульсный | 26A |
| Pd макс. 25°C | 85W |
| Rds(вкл) макс. | 0.38Ω |
| Rds(вкл) тип. | 0.33Ω |
| Td(выкл) тип. | 62ns |
| Uis tested | 100% |
| Vgs порог макс. | 4V |
| Vgs порог мин. | 2V |
| Vgs(th) тип. | 3V |
| Описание | 600V 0.33Ω Super Junction Power MOSFET |
| Тип устройства | Power MOSFET |
| Артикул | WML14N60C4 |
| Применение | LED Lighting, Charger, Adapter, PC, LCD TV, Server |
| Без галогенов | Да |
| Макс. IDSS при 25°C | 1μA |
| Производитель | Wayon |
| Vplateau typ | 5.0V |
| IDSS макс. 125°C | 10μA |
| Непрерывный | 11A |
| Qgd condition | VGS=0 to 10V |
| Qgs condition | VDD=480V, ID=3A |
| Ciss condition | VDS=100V, VGS=0V, f=1MHz |
| EAR повторяющийся | 0.15mJ |
| Iar repetitive | 1.5A |
| Ea single pulse | 115mJ |
| Ток стока непрерывный 25C | 11A |
| Конфиг. выводов | Gate(G), Drain(D), Source(S) |
| Непрерывный ток 100°C | 6A |
| Vgs test condition | VDS=VGS, ID=0.25mA |
| Vsd test condition | VGS=0V, IF=2.5A |
| Pd derate above 25c | 0.68W/°C |
